Ürün ayrıntıları:
|
| öğe: | 3G SMPTE Video CWDM SFP | Bant genişliği: | 50 Mbit/sn - 2.97 Gbit/sn |
|---|---|---|---|
| Dalgaboyu/Kanal: | 1270~1610nm/C21~C61 CWDM | Optik Bileşenler: | DFB/PIN |
| Arayüz: | Dubleks LC | Mesafe: | 40km |
| Garanti: | 36 ay | Anahtar Kelimeler 1: | SD/HD/3G SDI CWDM SFP |
| Anahtar kelimeler 2: | ST420 3G SDI Alıcı-Verici | ||
| Vurgulamak: | 3Gb/S SFP Alıcı-Verici Modülü,Video SFP Alıcı-Verici Modülü,CWDM Alıcı-Verici |
||
3G-SDIMSAVideo SFP CWDM 1271~1611nm Optik Alıcı-Verici Modülü40km SMF LC DOM
Fonksiyonel Özellikler
| Ürün adı | 3G-SD/HD/3G-SDI SFP | Parça/Numara | GTS-Cxx30-40DC |
| Bant genişliği | 50 Mb/sn - 2.97 Gb/sn | MSA Pin Çıkışı | Evet |
| Modül Tipi | Verici + Alıcı | Çevre | Çalışma: 0°C ila 70°C |
| Dalga Boyu Kanalı | CWDM (1270~1610)nm | Maksimum Erişim | 40km |
| Konektör Tipi | Dubleks LC | medya | SMF G.652 |
| Verici Tipi | DFB CWDM | PD Tipi | TOPLU İĞNE |
| Güç kaynağı gerilimi | 3.3V | Toplam Akım | 400mA (Maks) |
| Verici Çıkış Gücü | -2 ~ +3dBm | Rx Hassasiyeti (SD-SDI) | < -20dB (PRBS) |
| Rx Hassasiyeti (HD-SDI) | < -20dB (PRBS) | ||
| Rx Hassasiyeti (3G-SDI) | < -20dB (PRBS) | ||
| yok olma oranı | >5.0dB | RX Aşırı Yükü | > 0dBm |
| patolojik paternler | varsayılan | DDMI | Evet |
| Garanti süresi | 3 yıl | OEM/ODM | Desteklenen |
| Başvuru | SMPTE 424M (2.97Gb/s),SMPTE 292M (1.485Gb/s),SMPTE 259M (270/360Mb/s),Yüksek Yoğunluklu Video Yönlendirici,Yayın kameraları,Gigabit Ethernet,OC-48 ve 2x Fiber Kanal | ||
AçıklamasıDijital Video 3G CWDM SFP 1270nm~1610nm40kmalıcı-verici serisi
Bu 3G-SDI CWDM SFP Alıcı-Verici Modülü, 50Mbps'den 2.97Gbps'ye kadar olan çift kanallı iletim/alıcı veri hızları için tasarlanmıştır ve SMPTE259M, SMPTE 344M, SMPTE 292M ve SMPTE 424M serileri için SDI patolojik modellerin varlığında sağlam performans için özel olarak tasarlanmıştır. hızları, maksimum iletim mesafesi, dubleks LC konektörlü tek modlu fiber (SMF) üzerinden 40 km'ye kadar ulaşabilir.
Bu modül, CWDM dalga boyunun nominal dalga boyunda çalışır.1270nm'den 1610nm'ye kadar on sekiz merkez dalga boyu mevcuttur, her adımda 20nm ile bu, müşterinin yeni fiber şeritler eklemeden mevcut bir video optik altyapısının bant genişliğini artırmasına yardımcı olur.
Alıcı-verici üç bölümden oluşur: bir DFB lazer vericisi, bir trans-empedans ön yükselticisi (TIA) ile entegre edilmiş bir PIN fotodiyot ve MCU kontrol ünitesi.Tüm modüller, sınıf I lazer güvenlik gereksinimlerini karşılar.
Çalışırken takma özelliğine izin vermek için SFP 20 pimli konektöre sahiptir.Dijital teşhis işlevleri, bir I2C aracılığıyla kullanılabilir.
Modül, SMPTE 297M-2006 ile tamamen uyumludur.

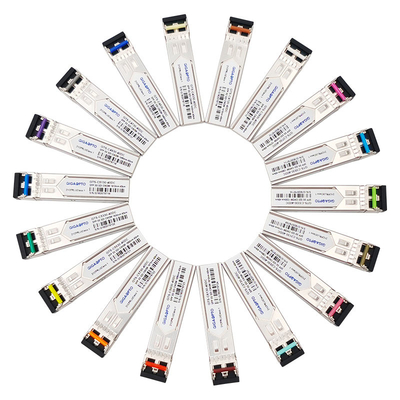

Sipariş Bilgileri
| Parça Numarası | Açıklama- Dijital Video 3G CWDM | CWDM Kanalı | Ulaşmak | MSA | Mandal Rengi |
| GTS-C2730-40DC | 3G-SDI CWDM SFP | 1270nm / -C27 | 40km | Y | Açık mor |

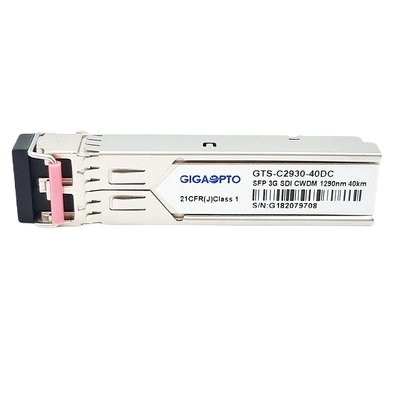

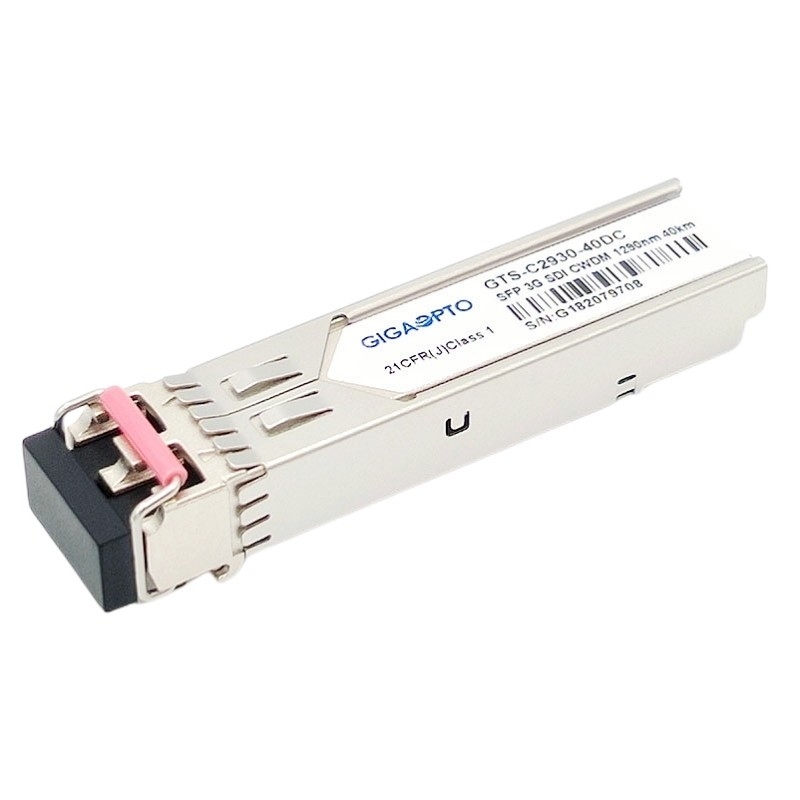

| GTS-C2930-40DC | 3G-SDI CWDM SFP | 1290nm/ -C29 | 40km | Y | Gökyüzü mavi |
| GTS-C3130-40DC | 3G-SDI CWDM SFP | 1310nm/ -C31 | 40km | Y | Sarı yeşil |
| GTS-C3330-40DC | 3G-SDI CWDM SFP | 1330nm/ -C33 | 40km | Y | sarı hardal |
| GTS-C3530-40DC | 3G-SDI CWDM SFP | 1350nm/ -C35 | 40km | Y | Pembe |
| GTS-C3730-40DC | 3G-SDI CWDM SFP | 1370nm/ -C37 | 40km | Y | Bej |
| GTS-C3930-40DC | 3G-SDI CWDM SFP | 1390nm/ -C39 | 40km | Y | Beyaz |
| GTS-C4130-40DC | 3G-SDI CWDM SFP | 1410nm/ -C41 | 40km | Y | Gümüş |
| GTS-C4330-40DC | 3G-SDI CWDM SFP | 1430nm/ -C43 | 40km | Y | Siyah |
| GTS-C4530-40DC | 3G-SDI CWDM SFP | 1450nm/ -C45 | 40km | Y | Sarı portakal |
| GTS-C4730-40DC | 3G-SDI CWDM SFP | 1470nm / -C47 | 40km | Y | Gri |
| GTS-C4930-40DC | 3G-SDI CWDM SFP | 1490nm/ -C49 | 40km | Y | Vlolet |
| GTS-C5130-40DC | 3G-SDI CWDM SFP | 1510nm/ -C51 | 40km | Y | Mavi |
| GTS-C5330-40DC | 3G-SDI CWDM SFP | 1530nm/ -C53 | 40km | Y | Yeşil |
| GTS-C5530-40DC | 3G-SDI CWDM SFP | 1550nm/ -C55 | 40km | Y | Sarı |
| GTS-C5730-40DC | 3G-SDI CWDM SFP | 1570nm/ -C57 | 40km | Y | Turuncu |
| GTS-C5930-40DC | 3G-SDI CWDM SFP | 1590nm/ -C59 | 40km | Y | Kırmızı |
| GTS-C6130-40DC | 3G-SDI CWDM SFP | 1610nm/ -C61 | 40km | Y | Kahverengi |
Özellikler
Başvuru
PIN Tanımı
3G SMPTE Video CWDM SFP, 1270nm-1610nm,40km Dual LC, MSA Pinout
