Ürün ayrıntıları:
|
| Ürün adı: | CWDM SFP 3G-SDI Alıcı-Verici | Bit Hızı: | 50Mbit/sn - 2.97Gbit/sn |
|---|---|---|---|
| dalga boyu: | 1270~1610nm CWDM | bağlayıcı: | Dubleks LC |
| Mesafe: | 20km | Garanti: | 3 yıl |
| Anahtar Kelimeler 1: | 3G CWDM SFP Alıcı-Verici Modülü | Anahtar kelimeler 2: | Video SFP optik alıcı-verici |
| Vurgulamak: | 3G SFP Alıcı-Verici Modülü,SDI SFP Alıcı-Verici Modülü,1610nm CWDM Alıcı-Verici Modülü |
||
MSA CWDM1270~1610nmSD/HD/3G-SDI Verici ve Alıcı için SFP Alıcı-Verici Video Patolojik Modeller SFP Alıcı-Verici Modülü
Fonksiyonel Özellikler
| Ürün adı | 3G CWDM Video SFP'si | Bit Hızı | 50Mbit/sn - 2.97Gbit/sn |
| Modül Tipi | Verici + Alıcı | MSA/MSA Olmayan Pin Çıkışı | MSA |
| Form faktörü | SFP | Çalışma sıcaklığı | Reklam |
| Dalga Boyu Kanalı | CWDM (1270~1610)nm | Mesafe | 20km |
| Optik Konektör | Dubleks LC | medya | SMF |
| Lazer Tipi | DFB CWDM | PD Tipi | TOPLU İĞNE |
| Besleme gerilimi | 3.3V | Besleme Akımı | 400mA (Tip.) |
| TX Gücü | -5~0dBm | Alıcı Duyarlılığı | < -18dB |
| Enerji bütçesi | 13dB | Alıcı Aşırı Yükü | > -3dBm |
| GDM/DMI | Desteklenen | Yok Olma Oranı | >6dB |
| patolojik paternler | İle birlikte | Garanti | 3 yıl |
| OEM/ODM | Desteklenen | Ağırlık | 25 gram |
| Başvuru | SD/HD/3G SDI | ||
Ürün Açıklaması3G-SDI CWDM SFP 1270nm~1610nm Alıcı-Verici Serisi
Bu 3G-SDI CWDM SFP Alıcı-Verici Modülü, 50Mbps'den 2.97Gbps'ye kadar veri hızlarını iletmek/almak için tasarlanmıştır ve SMPTE259M, SMPTE 344M, SMPTE 292M ve SMPTE 424M seri hızları için SDI patolojik modellerinin varlığında sağlam performans için özel olarak tasarlanmıştır.Modül, SMPTE 297M-2006 ile tamamen uyumludur.
2.97Gbps patolojik sinyallerde tek modlu fiber üzerinden maksimum 20km iletim mesafesi sağlar.1271nm'den 1611nm dalga boylarına kadar 18 CWDM kanalının tümü için mevcuttur, bu, müşterinin yeni fiber şeritler eklemeden mevcut bir video optik altyapısının bant genişliğini artırmasına yardımcı olur.
Alıcı-verici üç bölümden oluşur: bir DFB lazer vericisi, bir trans-empedans ön yükselticisi (TIA) ile entegre edilmiş bir PIN fotodiyot ve MCU kontrol ünitesi.Tüm modüller, sınıf I lazer güvenlik gereksinimlerini karşılar.
Dahili dijital teşhis izleme (DDM), gerçek zamanlı işletim parametrelerine erişim sağlar.
Özellikler
Başvuru
Sipariş Bilgileri

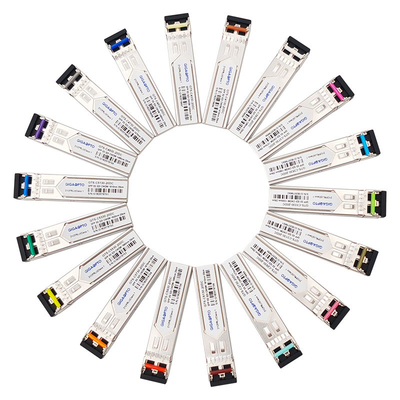

| Parça Numarası | Tanım | Veri hızı | CWDM Kanalı | Kablo Mesafesi | Mandal Rengi |
| GTS-C2730-20DC | 3G SDI SMPTE CWDM DFB SFP 1270nm PIN 20km SMF Çift LC MSA | 3G | 1270nm / -C27 | 20km | Açık mor |
| GTS-C2930-20DC | 3G SDI SMPTE CWDM DFB SFP 1290nm PIN 20km SMF Çift LC MSA | 3G | 1290nm/ -C29 | 20km | Gökyüzü mavi |
| GTS-C3130-20DC | 3G SDI SMPTE CWDM DFB SFP 1310nm PIN 20km SMF Çift LC MSA | 3G | 1310nm/ -C31 | 20km | Sarı yeşil |
| GTS-C3330-20DC | 3G SDI SMPTE CWDM DFB SFP 1330nm PIN 20km SMF Çift LC MSA | 3G | 1330nm/ -C33 | 20km | sarı hardal |
| GTS-C3530-20DC | 3G SDI SMPTE CWDM DFB SFP 1350nm PIN 20km SMF Çift LC MSA | 3G | 1350nm/ -C35 | 20km | Pembe |
| GTS-C3730-20DC | 3G SDI SMPTE CWDM DFB SFP 1370nm PIN 20km SMF Çift LC MSA | 3G | 1370nm/ -C37 | 20km | Bej |
| GTS-C3930-20DC | 3G SDI SMPTE CWDM DFB SFP 1390nm PIN 20km SMF Çift LC MSA | 3G | 1390nm/ -C39 | 20km | Beyaz |
| GTS-C4130-20DC | 3G SDI SMPTE CWDM DFB SFP 1410nm PIN 20km SMF Çift LC MSA | 3G | 1410nm/ -C41 | 20km | Gümüş |
| GTS-C4330-20DC | 3G SDI SMPTE CWDM DFB SFP 1430nm PIN 20km SMF Çift LC MSA | 3G | 1430nm/ -C43 | 20km | Siyah |
| GTS-C4530-20DC | 3G SDI SMPTE CWDM DFB SFP 1450nm PIN 20km SMF Çift LC MSA | 3G | 1450nm/ -C45 | 20km | Sarı portakal |
| GTS-C4730-20DC | 3G SDI SMPTE CWDM DFB SFP 1470nm PIN 20km SMF Çift LC MSA | 3G | 1470nm / -C47 | 20km | Gri |
| GTS-C4930-20DC | 3G SDI SMPTE CWDM DFB SFP 1490nm PIN 20km SMF Çift LC MSA | 3G | 1490nm/ -C49 | 20km | Vlolet |
| GTS-C5130-20DC | 3G SDI SMPTE CWDM DFB SFP 1510nm PIN 20km SMF Çift LC MSA | 3G | 1510nm/ -C51 | 20km | Mavi |
| GTS-C5330-20DC | 3G SDI SMPTE CWDM DFB SFP 1530nm PIN 20km SMF Çift LC MSA | 3G | 1530nm/ -C53 | 20km | Yeşil |

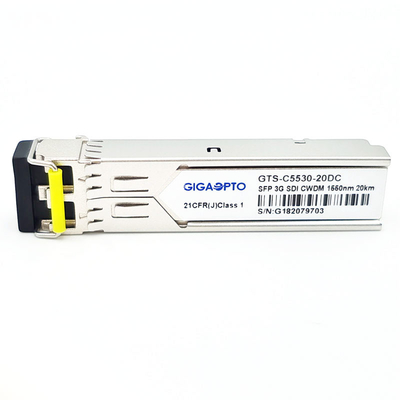

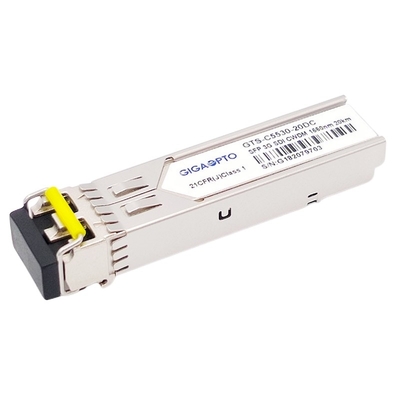

| GTS-C5530-20DC | 3G SDI SMPTE CWDM DFB SFP 1550nm PIN 20km SMF Çift LC MSA | 3G | 1550nm/ -C55 | 20km | Sarı |
| GTS-C5730-20DC | 3G SDI SMPTE CWDM DFB SFP 1570nm PIN 20km SMF Çift LC MSA | 3G | 1570nm/ -C57 | 20km | Turuncu |
| GTS-C5930-20DC | 3G SDI SMPTE CWDM DFB SFP 1590nm PIN 20km SMF Çift LC MSA | 3G | 1590nm/ -C59 | 20km | Kırmızı |
| GTS-C6130-20DC | 3G SDI SMPTE CWDM DFB SFP 1610nm PIN 20km SMF Çift LC MSA | 3G | 1610nm/ -C61 | 20km | Kahverengi |
PIN Tanımı
3G SDI CWDM SFP, 1270nm-1610nm,20km Çift LC, MSA Pin Çıkışı
