Ürün ayrıntıları:
|
| Ürün adı: | 3G-SDI Alıcı-Verici Modülü | Hız sınırı: | 50 Mbit/sn - 2.97 Gbit/sn |
|---|---|---|---|
| Merkez Dalga Boyu: | 1550NM | LD/PD Bileşenleri: | DFB/PIN |
| Arayüz: | Dubleks LC | Kablo Mesafesi: | 40km |
| MSA/MSA Olmayan: | MSA | Garanti: | 3 yıl |
| Anahtar Kelimeler 1: | 3G-SDI SFP 1550nm 40km | Anahtar kelimeler 2: | 3G SDI SFP, 3G-SDI video modülü |

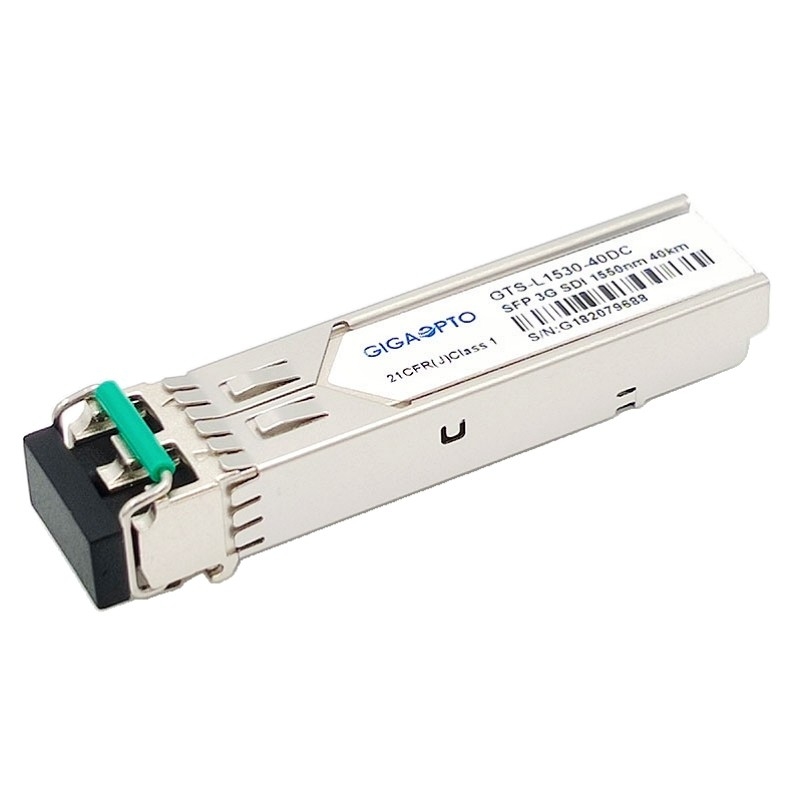

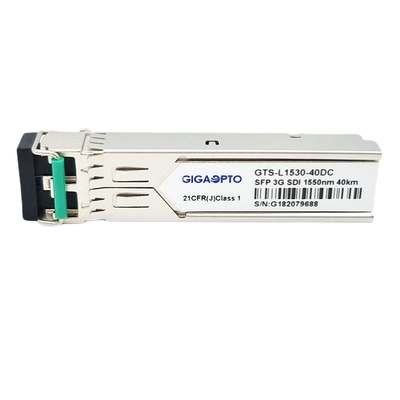

40km 1550nm DFB/PIN Verici ve Alıcı Alıcı-Verici Modülü, Video Patolojik Modelleri ile MSA Pinout
Fonksiyonel Özellikler
| Ürün adı | 3G-SD/HD/3G-SDI SFP | Bit Hızı | 50 Mbit/sn - 2.97 Gbit/sn |
| Modül Tipi | Verici + Alıcı | MSA/MSA olmayan | MSA |
| Ambalajlama | SFP | Sıcaklık aralığı | 0 ila 70°C (32 ila 158°F) |
| Merkez Dalga Boyu | 1310nm | Maksimum Kablo Erişimi | 40km |
| bağlayıcı | Çift LC | Elyaf Türü | SMF |
| Verici Tipi | DFB | Alıcı Tipi | TOPLU İĞNE |
| Verici Gücü | -2 ~ +3dBm | yok olma oranı | > 5 dB |
| Rx Hassasiyeti @ SD-SDI | <-16dBm | Rx Hassasiyeti @ HD-SDI | <-15dBm |
| Rx Hassasiyeti @ 3G-SDI | <-14dBm | Alıcı Aşırı Yükü | > 0dBm |
| Güç tüketimi | ≤1W | DOM | Varsayılan olarak destek |
| protokoller | SFP MSA'sı | Garanti süresi | 3 yıl |
| OEM/ODM | Desteklenen | Parça No. |
GTS-L1530-40DC |
| Video Patolojik Modeller Desteği | Evet | ||
| Başvuru |
SMPTE 424M (2.97 Gb/sn) SMPTE 292M (1.485Gb/sn) SMPTE 259M (270/360Mb/sn) Yüksek yoğunluklu Video Yönlendirici Yayın kameraları Gigabit Ethernet,OC-48 ve 2x Fiber Kanal |
||
Tanım
Gigaopto'nun GTS-L1530-40DC alıcı-vericileri, tek modlu fiber üzerinden dubleks video iletim uygulaması için yüksek performanslı, uygun maliyetli modüllerdir ve 1550nm dalga boyu ile 40 km'ye kadar Maks iletim.Alıcı-verici, 50Mbps'den 2.97Gbps'ye kadar veri hızlarını iletmek/almak üzere tasarlanmıştır ve SMPTE259M, SMPTE 344M, SMPTE 292M ve SMPTE 424M seri hızları için SDI patolojik modellerinin varlığında sağlam performans için özel olarak tasarlanmıştır.Modül, SMPTE 297M-2006 ile tamamen uyumludur.Alıcı-verici üç bölümden oluşur: bir DFB lazer vericisi, bir trans-empedans ön yükselticisi (TIA) ile entegre edilmiş bir PIN fotodiyot ve MCU kontrol ünitesi.Tüm modüller, sınıf I lazer güvenlik gereksinimlerini karşılar.
SFP MSA, SFF-8472 standartlarına uygundur.Dahili dijital teşhis izleme (DDM), gerçek zamanlı işletim parametrelerine erişim sağlar.
Özellikler
Başvuru
PIN Tanımı
3G SDI SFP Alıcı-Verici, 1550nm DFB+PIN, 40km Dual LC, MSA Pinout, SD/HD/3G SDI
