Ürün ayrıntıları:
|
| Ürün adı: | 3G-SD/HD/3G-SDI MSA SFP | Bant genişliği: | 50 Mbit/sn - 2.97 Gbit/sn |
|---|---|---|---|
| Merkez Dalga Boyu: | 1310nm | Optik Bileşenler: | DFB/PIN |
| bağlayıcı: | Dubleks LC | Kablo Mesafesi: | 40km |
| Garanti: | 36 ay | Anahtar Kelimeler 1: | 3G Yayın Alıcı-Verici |
| Anahtar kelimeler 2: | HD-SDI SFP Alıcı-Verici | ||
| Vurgulamak: | 1310nm Optik Verici Alıcı,40KM Optik Verici Alıcı,3G SDI SFP |
||
40km 1310nm DFB/PIN Verici ve Alıcı Video Patolojik Modelli Alıcı-Verici Modülü MSA Pinout
Fonksiyonel Özellikler
| Ürün adı | 3G-SD/HD/3G-SDI SFP | Bant genişliği | 50Mb/sn - 2.97Gb/sn |
| Modül Tipi | Verici + Alıcı | MSA/MSA olmayan | MSA |
| Ambalajlama | SFP | Sıcaklık aralığı | 0 ila 70°C (32 ila 158°F) |
| Merkez Dalga Boyu | 1310nm | Maksimum Kablo Erişimi | 40km |
| bağlayıcı | Çift LC | Elyaf Türü | SMF |
| Verici Tipi | DFB | Alıcı Tipi | TOPLU İĞNE |
| Verici Gücü | -2 ~ +3dBm | yok olma oranı | > 5dB |
| Rx Hassasiyeti @ SD-SDI | <-16dBm | Rx Hassasiyeti @ HD-SDI | <-15dBm |
| Rx Hassasiyeti @ 3G-SDI | <-14dBm | Alıcı Aşırı Yükü | > 0dBm |
| Güç tüketimi | ≤1W | Dijital Teşhis | Varsayılan olarak destek |
| protokoller | SFP MSA'sı | Garanti süresi | 3 yıl |
| OEM/ODM | Desteklenen | Parça Numarası | GTS-L1330-40DC |
| Video Patolojik Modeller Desteği | Evet | ||
| Başvuru |
SMPTE 424M (2.97 Gb/sn) SMPTE 292M (1.485Gb/sn) SMPTE 259M (270/360Mb/sn) Yüksek yoğunluklu Video Yönlendirici Yayın kameraları Gigabit Ethernet,OC-48 ve 2x Fiber Kanal |
||
Tanım

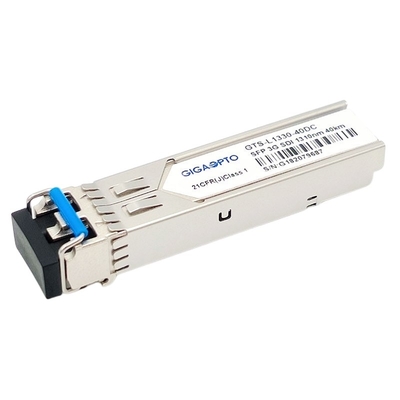

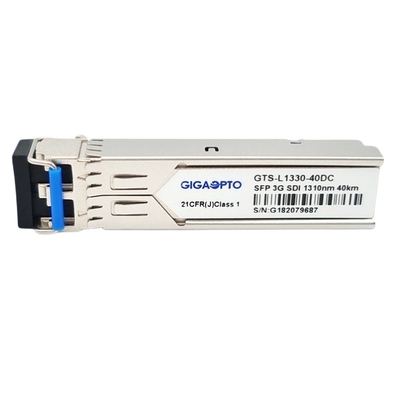

Gigaopto'nun GTS-L1330-40DC 3Gbps verici ve alıcı alıcı-verici modülü, tek modlu fiber (SMF) üzerinden 40 km'ye kadar çift kanallı video iletim uygulamaları içindir.
Alıcı-verici, 50Mbps'den 2.97Gbps'ye kadar veri hızlarını iletmek/almak için tasarlanmıştır ve SMPTE 259M, SMPTE 344M, SMPTE 292M ve SMPTE 424M seri hızları için SDI patolojik modellerini destekler. Modül, SMPTE 297M-2006 ile tamamen uyumludur.Yüksek çözünürlüklü dijital yayın uygulamaları için uygundur.
Alıcı-verici üç bölümden oluşur: bir DFB lazer vericisi, bir trans-empedans ön yükselticisi (TIA) ile entegre edilmiş bir PIN fotodiyot ve MCU kontrol ünitesi.Tüm modüller, sınıf I lazer güvenlik gereksinimlerini karşılar.
SFP MSA, SFF-8472 standartlarına uygundur.Dahili dijital teşhis izleme (DDM), gerçek zamanlı işletim parametrelerine erişim sağlar.
Özellikler
Başvuru
PIN Tanımı
3G SDI SFP Alıcı-Verici, 1310nm DFB+PIN, 40km Dual LC, MSA Pinout, SD/HD/3G SDI
