Ürün ayrıntıları:
|
| Ürün adı: | SDI SFP Alıcı-Verici Modülü | Bant genişliği: | 50Mbit/sn - 2.97Gbit/sn |
|---|---|---|---|
| Merkez Dalga Boyu: | 1310nm | Optik Bileşenler: | FP/PIN |
| bağlayıcı: | Dubleks LC | Kablo Mesafesi: | 2km |
| Garanti: | 3 yıl | Anahtar Kelimeler 1: | 3G SDI SFP 2km, OEM SDI SFP |
| Anahtar kelimeler 2: | SMPTE 3G SFP Alıcı-Verici |

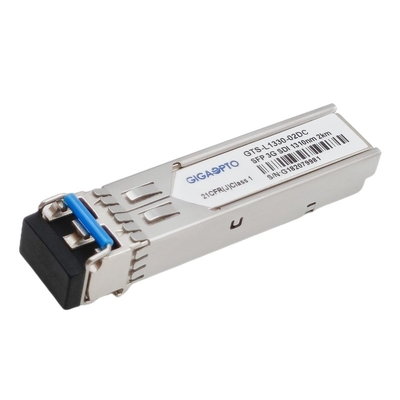

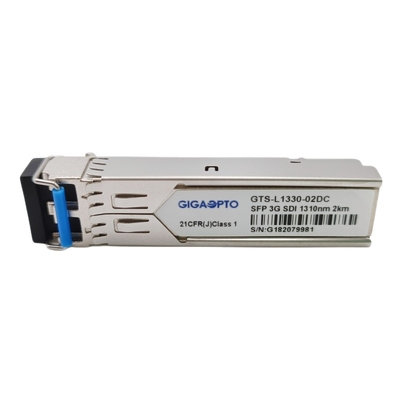

SMPTE 3G SDI SFP Alıcı-Verici 1310nm 2km Çift LC Optik Verici + Alıcı Modülü MSA Pinout
Fonksiyonel Özellikler
| Ürün adı | SMPTE 3G SFP Alıcı-Verici | Bant genişliği | 50Mbit/sn - 2.97Gbit/sn |
| Modül Tipi | Verici + Alıcı | MSA/MSA olmayan | MSA |
| Form faktörü | SFP | Sıcaklık aralığı | Ticari/Endüstriyel |
| Merkez Dalga Boyu | 1310nm | Maksimum Erişim | 10km |
| Fiber Bağlayıcı | Çift LC | Elyaf Türü | SMF |
| Verici Tipi | FP | Alıcı Tipi | TOPLU İĞNE |
| Verici Gücü | -8 ~ 0dBm | Rx Hassasiyeti (SD-SDI) | < -16dBm |
| Rx Hassasiyeti (HD-SDI) | < -15dBm | ||
| Rx Hassasiyeti (3G-SDI) | < -14dBm | ||
| yok olma oranı | > 5dB | Alıcı Aşırı Yükü | > -3dBm |
| Güç tüketimi | ≤1W | Garanti süresi | 3 yıl |
| DOM/DDM | Varsayılan olarak destek | OEM/ODM | Evet |
| Video Patolojik Modeller Desteği | SMPTE259M, SMPTE 344M, SMPTE 292M ve SMPTE 424M seri oranları | ||
| uyma | SFP MSA , SFF-8472,SMPTE 297M-2006 | ||
Tanım
Gigaopto'nun GTS-L1330-10DC SMPTE 3G SDI Video Alıcı-Verici Modülü, 2 km'ye kadar tek modlu fiber maksimum iletim bağlantısı üzerinden 50Mbps'den 2.97Gbps'ye kadar veri hızlarını iletmek/almak için tasarlanmıştır ve SDI patolojik varlığında sağlam performans için özel olarak tasarlanmıştır. SMPTE259M, SMPTE 344M, SMPTE 292M ve SMPTE 424M seri hızları için şablonlar.Modül, SMPTE 297M-2006 ile tamamen uyumludur.
Alıcı-verici üç bölümden oluşur: bir FP lazer vericisi, bir trans-empedans ön yükselticisi (TIA) ile entegre bir PIN fotodiyot ve MCU kontrol ünitesi.Tüm modüller, sınıf I lazer güvenlik gereksinimlerini karşılar.
Bu 3G SDI SFP, SFP Çok Kaynaklı Anlaşma (MSA) ile uyumludur.Gerçek zamanlı dijital tanı izleme işlevleri, SFF-8472 tarafından varsayılan olarak bir I2C aracılığıyla kullanılabilir.
Özellikler
Başvuru
PIN Tanımı
3G SDI SFP Alıcı-Verici, 1310nm FP+PIN, 2km Dual LC, MSA Pinout, SD/HD/3G SDI
