Ürün ayrıntıları:
|
| Ürün adı: | 6G SDI SMPTE SFP | Veri hızı: | 50Mbps~6Gbps |
|---|---|---|---|
| Modül tipi: | SFP | bağlayıcı tipi: | LC |
| Kablo Mesafesi: | 10km | anahtar kelimeler: | 6Gbps Video Alıcı-Verici Modülü |
| Vurgulamak: | 1310nm Video Alıcı-Verici Modülü,10km Video Alıcı-Verici Modülü,sfp 6g |
||

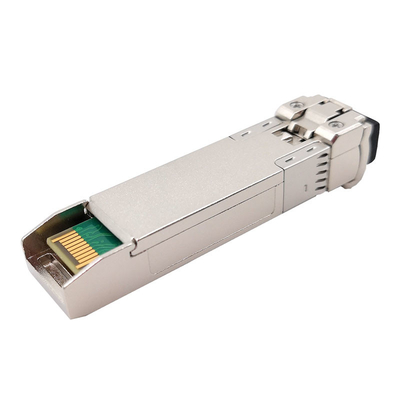

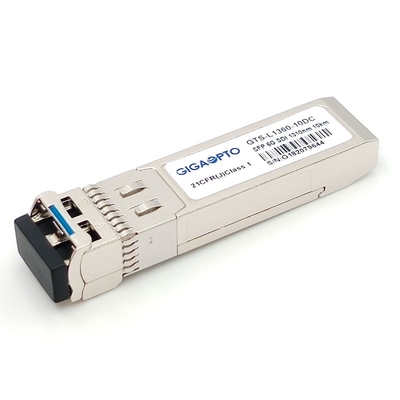

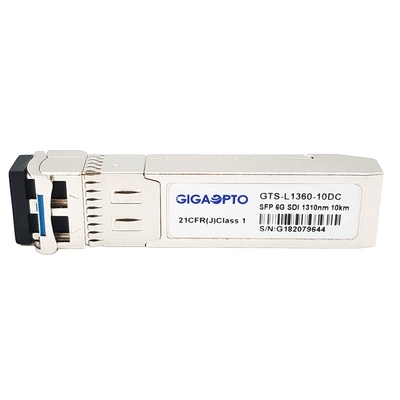

SMPTE 6G Dijital Video Alıcı-Verici Çift Fiber 1310nm 10km DOM MSA
Tanım
Bu 6Gbps çift fiber video alıcı-verici, tek modlu fiber üzerinden iki kanallı video iletim uygulamaları için yüksek performanslı, uygun maliyetli modüldür.
50Mbps'den 5.94Gbps'ye kadar veri hızlarını destekler ve SMPTE259M, SMPTE 344M, SMPTE 292M, SMPTE 424M ve ST-2081 seri hızları için SDI patolojik modellerinin varlığında sağlam performans için özel olarak tasarlanmıştır.Dubleks LC konnektörü ile maksimum kablo mesafesi 1310nm dalga boyunda 10 km'ye kadar ulaşabilir.
Alıcı-verici üç bölümden oluşur: bir DFB lazer, bir trans-empedans ön yükselticisi (TIA) ile entegre bir PIN fotodiyot ve DDM için MCU kontrol ünitesine sahip alıcı-verici IC.Tüm modüller, sınıf I lazer güvenlik gereksinimlerini karşılar.Alıcı-vericiler, SFP Çok Kaynaklı Anlaşma (MSA) ve SFF-8472 ile uyumludur.
6Gb/s MSA 1310nm 10km DOM LC SMF Verici ve Alıcının İşlevsel Spesifikasyonu Video Patolojik Modeller Alıcı-Verici Modülü
| Ürün adı | 6G SDI SMPTE SFP | Veri hızı | 50Mbps~5.94Gb/sn |
| Modül Tipi | alıcı-verici | MSA/MSA olmayan | MSA |
| Form faktörü | SFP | Sıcaklık aralığı | Çalışma:0 - 70°C (32 - 158°F) |
| dalga boyu | 1310nm | Kablo İletim | 10km |
| Fiber Bağlayıcı | LC | Elyaf Türü | SMF |
| Verici Tipi | DFB | Alıcı Tipi | TOPLU İĞNE |
| Verici Gücü | -5 ~ -2 dBm | yok olma oranı | > 7 dB |
| Alıcı Duyarlılığı | < -14 dBm | Alıcı Aşırı Yükü | > +0.5 dBm |
| DOM | Varsayılan olarak destek | Garanti süresi | 36 ay |
| OEM/ODM | Varsayılan olarak destek | Parça Numarası |
GTS-L1360-10DC |
| Video Patolojik Modeller Desteği | Evet | ||
| Başvuru | 4K Video (6G Ultra-SDI) Optik Sinyal İletimi, SMPTE 424M/297M (1080p-2.97Gbps), SMPTE 292M/297M(HDTV–1.485Gbps), SMPTE 259M/297M(SDTV–270Mbps), 6Gbps'ye kadar Optik Bağlantı | ||
Özellikler
Gigaopto'nun SMPTE 6G Dijital Video Alıcı-Vericisi, Single TX, Single RX, Dual RX ve Dual TX Serisi Sipariş Bilgileri:0-70°CÇalışma Sıcaklığı Aralığı
| Parça Numarası | Tanım-6G SMPTE | Form faktörü | Mesafe (KM) | Modül Tipi | MSA |
| GTS-L1360-10DC | 1310nm Dubleks LC Alıcı-Verici Modülleri | SFP+ | 10km | alıcı-verici | MSA |
| GTS-Cxx60-10DC | CWDM SFP 1270nm-1450nm Çift LC Alıcı-Verici Modülü | SFP+ CWDM | 20km | alıcı-verici | MSA |
| GTS-B3560-10DC | BIDI TX1310nm RX1550nm Alıcı-Verici Modülleri | SFP+ BiDi | 10km | alıcı-verici | MSA |
| GTS-B5360-10DC | BIDI TX1550nm RX1310nm Alıcı-Verici Modülleri | SFP+ BiDi | 10km | alıcı-verici | MSA |
| GTS-L1360-10DCT | 1310nm LC Tek Verici Modülleri | SFP+ | 10km | Tek Verici | MSA |
| GTS-L1360-10DCTN | 1310nm LC Tek Verici Modülleri | SFP+ | 10km | Tek Verici | MSA olmayan |
| GTS-Cxx60-10DCT | CWDM 1270nm-1450nm LC Tek Verici Modülleri | SFP+ CWDM | 20km | Tek Verici | MSA |
| GTS-Cxx60-10DCTN | CWDM SFP 1270nm-1450nm LC Tek Verici Modülleri | SFP+ CWDM | 20km | Tek Verici | MSA |
| GTS-LXX60-10DCR | 6G SDI SMPTE SFP PIN LC Tek Alıcı Modülleri | SFP+ | 10km | Tek Alıcı | MSA |
| GTS-LXX60-10DCRN | 6G SDI SMPTE SFP PIN LC Tek Alıcı Modülleri | SFP+ | 10km | Tek Alıcı | MSA olmayan |
| GTS-L3360-10DCTT | 1310nm Dubleks LC Çift Verici Modülleri | SFP+ | 10km | Çift Verici | MSA olmayan |
| GTS-B3460-10DCTT | TX1310nm TX1490nm BIDI LC Çift Verici Modülleri | SFP+ BiDi | 10km | Çift Verici | MSA olmayan |
| GTS-LXX60-10DCRR | 6G SDI SMPTE SFP PIN Dubleks LC Çift Alıcı Modülleri | SFP+ | 10km | Çift Alıcı | MSA olmayan |
| GTS-B3460-10DCRR | RX1310nm RX1490nm PIN BIDI LC Çift Alıcı Modülleri | SFP+ BiDi | 10km | Çift Alıcı | MSA olmayan |
6G-SDI:Bu standart, toplam yükü 5,940 Gb/s veya 5,940/1,001 Gb/s olan sinyallerin taşınması için bit seri veri yapısını, elektrik sinyalini ve koaksiyel kablo arabirimini tanımlar.Bu standart aynı zamanda elektriksel ve fiziksel özellikleri de belirtir.
koaksiyel kablolar ve konektörler.Bu standart, taşıyıcı 2160 satır ve 1080 satır görüntü formatları ve ilgili yardımcı veriler için Tek bağlantılı 6 Gb/sn [nominal] SDI bit-seri arayüzüne çeşitli eşleme modları tanımlar.
