Ürün ayrıntıları:
|
| Ürün adı: | 12G BiDi Çift Alıcı Modülü | Modül tipi: | 1 fiberde SFP+ 2RX |
|---|---|---|---|
| dalga boyu: | 1270nm-RX1 / 1330nm-RX2 | bağlayıcı tipi: | tek yönlü LC |
| Kablo Mesafesi: | 10km | MSA/MSA Olmayan: | MSA olmayan |
| Anahtar Kelimeler 1: | 1270nm/1330nm Çift Alıcı Modülü | Anahtar kelimeler 2: | Çift Alıcı BiDi 12G Video SFP |
| Vurgulamak: | 12g sdi smpte standardı,smpte 12g sdi,SMPTE SFP |
||
12GSDIÇift Alıcı SFPBiDi Tek Elyaf10km Simplex LC Konnektör MSA Olmayan Pin Çıkışı
Fonksiyonel Özellikler
| Parça Numarası | GTS-B239A-10DCRR | Veri hızı | 11.88Gb/sn |
| Ürün Kategorisi | 12G-SDI Çift Alıcı Modülü | MSA/MSA olmayan | MSA olmayan |
| Paket Tipi | SFP+ Çift Yönlü 2Rx | Sıcaklık | 0 ila 70°C (32 ila 158°F) |
| dalga boyu | 1270nm-Rx1 / 1330nm-Rx2 | Maksimum Elyaf Uzunluğu | 10km |
| Fiber Bağlayıcı | Tek yönlü LC | Elyaf Türü | SMF |
| Verici Tipi | Yok | Alıcı Tipi | TOPLU İĞNE |
| Güç kaynağı gerilimi | 3.3V | Besleme Akımı | 260mA |
| Rx Sen.@ 11.88Gbps | <-11dBm | Rx Sen.@ 5.94Gbps | <-13dBm |
| Rx Sen.@ 2.97Gbps | <-15dBm | Rx Aşırı Yükü | >1.0dBm |
| DOM | Varsayılan olarak destek | Garanti süresi | 36 ay |
| OEM/ODM | Desteklenen | Ağırlık | 0.025kg |
| protokoller | SMPTE ST 259, SMPTE ST 344, SMPTEST292-1/2, SMPTEST 424, SMPTE ST 2081-1 ve SMPTE ST 2082-1 | ||
Tanım

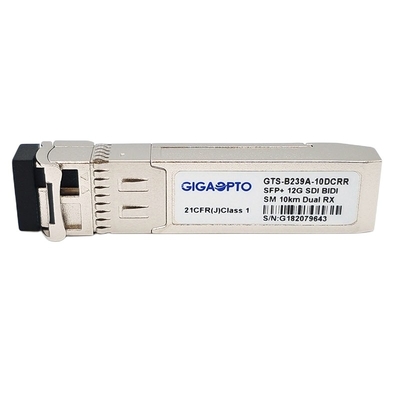

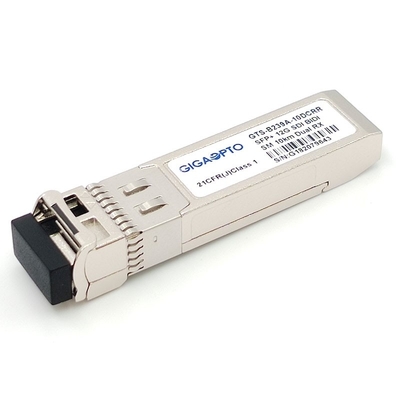

Gigaopto'nun GTS-B239A-10DCRR Çift Yönlü çift alıcı optik modülü, Tek Modlu Fiber (SMF) üzerinden 10 km'ye kadar ulaşan 12G-SDI video yayını ağ bağlantıları için tasarlanmıştır.
2 fotodiyodu bir BOSA'ya entegre etti ve tek yönlü LC konektörleri ile tek bir fiber alım çözümüne yerleştirilebilir.
Alıcı modülü, SMPTE ST 2082-1 (12G UHD-SDI), ST 2081-1 (6G UHD-SDI), ST424 (3G SDI), ST 292-1 (HD-SDI) ve ST259 (SD- SDI).
Gerçek zamanlı dijital tanı izleme işlevleri, SFF-8472 tarafından varsayılan olarak bir I2C aracılığıyla kullanılabilir.
Özellikler
SD/HD/3G/6G/12G-SDI SFP Çift Alıcı Modülü
ST 259, ST 292-1, ST 424, ST-2081 ve ST-2082 uyumlu
Düşük EMI için metal muhafaza
Vericisiz 2 kanallı PIN alıcıları
10 km'ye kadar mesafe
SD-SDI, HD-SDI, 3G-SDI, 6G-SDI ve 12G-SDI için SDI patolojik modellerini destekler
Simpleks LC konektörü
Modülde reclocker ile
Tek 3.3V güç kaynağı
Çalışırken takılabilir SFP ayak izi
Çalışma durumu sıcaklığı: 0 ila +70°C
RoHS-6 uyumlu ve Kurşunsuz
Başvuru
SMPTE ST 259, SMPTE ST 344, SMPTEST292-1/2, SMPTEST 424, SMPTE ST 2081-1 ve SMPTE ST 2082-1 Sinyalleri için Seri Dijital Fiber İletim Sistemi
UHDTV/HDTV/SDTV Servis Arayüzleri
PIN Tanımı
