Ürün ayrıntıları:
|
| Ürün adı: | 12G-SDI SFP+ Çift Alıcı Modülü | Veri hızı: | 12Gb/sn |
|---|---|---|---|
| Modül tipi: | 1 fiberde SFP+ 2RX | dalga boyu: | 1310nm-Rx1 / 1310nm-Rx2 |
| bağlayıcı tipi: | tek yönlü LC | Kablo Erişimi: | 10km |
| MSA/MSA Olmayan: | MSA olmayan | anahtar kelimeler: | 12G-SDI SFP+ Çift Alıcı Modülü |

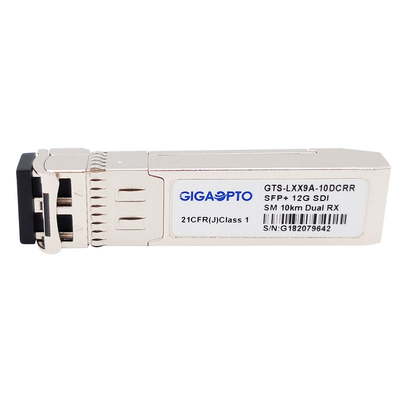

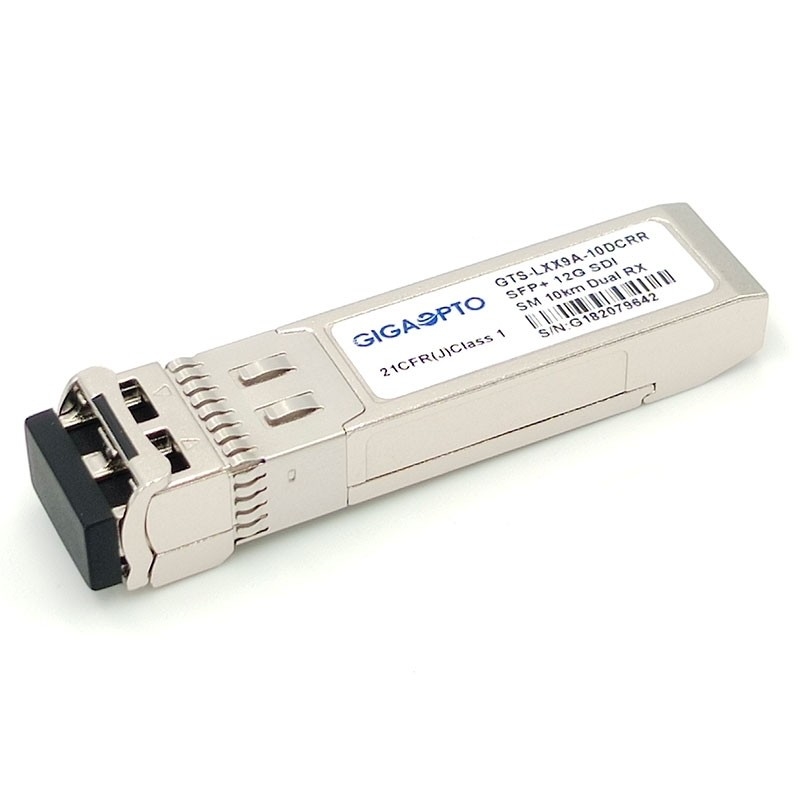

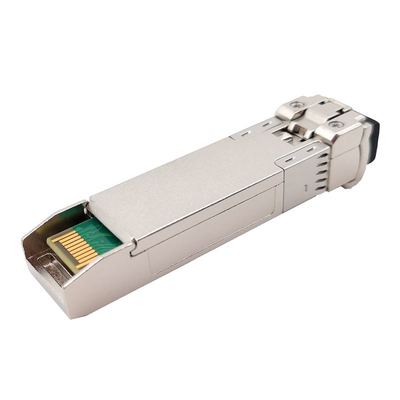

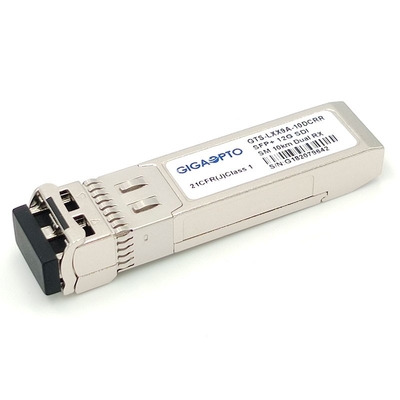

12G-SDI SFP+ Çift Alıcı Modülü 10km LC DOM NON MSA Pinout
Fonksiyonel Özellikler
| Parça Numarası | GTS-LXX9A-10DCRR | Veri hızı | 50Mbps~11.88Gb/sn |
| Ürün adı | 12G-SDI SFP+ Çift Alıcı | MSA/MSA olmayan | MSA olmayan |
| Modül Tipi | Çift RX | Sıcaklık | 0 ila 70°C (32 ila 158°F) |
| dalga boyu | 1310nm-Rx1 / 1310nm-Rx2 | Kablo İletim | 10km |
| Fiber Bağlayıcı | Dubleks LC | Elyaf Türü | Tek modlu fiber |
| Verici Parçası | Yok | Alıcı Tipi | TOPLU İĞNE |
| Güç kaynağı gerilimi | 3.3V | Besleme Akımı | 260mA |
| Rx Hassasiyeti @ 11.88Gbps | <-11dBm | Rx Hassasiyeti @ 5,94Gbps | <-13dBm |
| Rx Hassasiyeti @ 2.97Gbps | <-15dBm | Alıcı Aşırı Yükü | >1.0dBm |
| DİJİTAL TEŞHİS | Evet | Garanti süresi | 3 yıl |
| OEM/ODM | Desteklenen | MTBF | 1.000.000 Saat |
| protokoller | SMPTE ST 259, SMPTE ST 344, SMPTEST292-1/2, SMPTEST 424, SMPTE ST 2081-1 ve SMPTE ST 2082-1 | ||
Ürün Açıklaması
GTS-LXX9A-10DCRR_12G, SMPTE 2082, SMPTE 424M, SMPTE 292M, SMPTE 259M ve DVB-ASI'de tanımlandığı gibi optik seri dijital sinyalleri almak için tasarlanmış çift kanallı bir optik alıcı modülüdür.12Gbps'ye kadar destekler ve HD-SDI, 3G-SDI,6G-SDI ve 12G-SDI için patolojik kalıpları almak üzere özel olarak tasarlanmıştır.Çalışırken takma özelliğine izin vermek için SFP+ 20 pimli konektöre sahiptir.Dijital teşhis işlevleri, bir I2C aracılığıyla kullanılabilir.12Gbps patolojik sinyallerle maksimum 10 km mesafeye ulaşılabilir.
Alıcı şu bölümleri içerir: Bir trans-empedans preamplifikatörü (TIA), Reclockers ve bir MCU kontrolörü ile entegre PIN fotodiyotları.
Özellikler
Başvuru
PIN Tanımı
