Ürün ayrıntıları:
|
| Product Name: | 10GBASE-BX XFP | Transmission: | 10km |
|---|---|---|---|
| Wavelength: | 1270nm-TX / 1330nm-RX | Component: | DFB+PIN |
| Connector: | LC | Keyword: | 10GBASE-BX XFP |
| Vurgulamak: | 10GBASE-BX Çift Yönlü Optik Alıcı-Verici,XFP Çift Yönlü Optik Alıcı-Verici,Çift Yönlü Diğer Optik Alıcı-Verici Modülü |
||

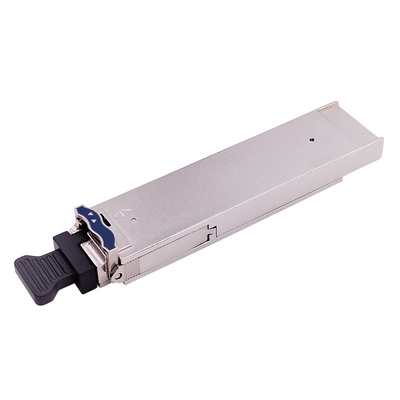

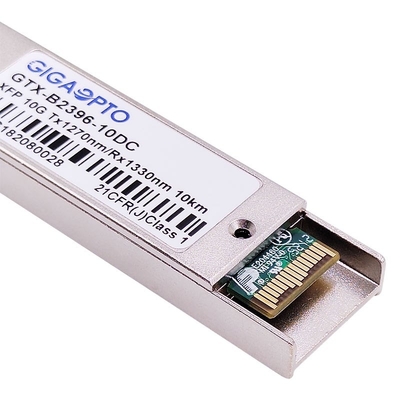

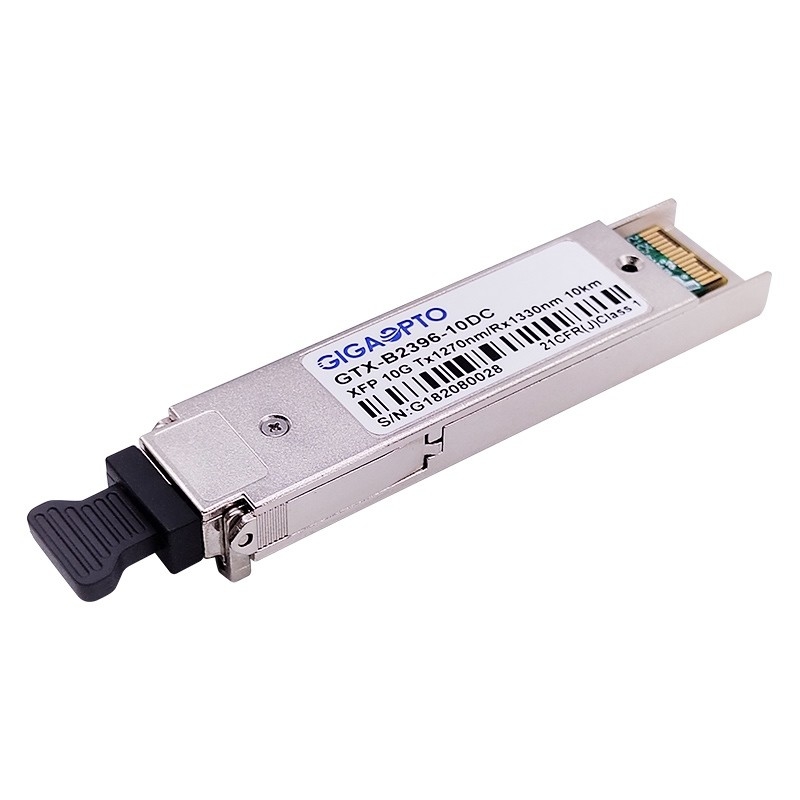

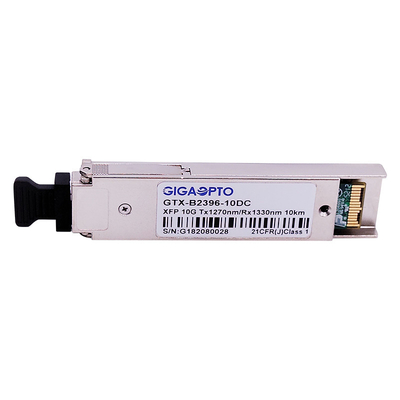

10GBASE-BX XFPÇift Yönlü Alıcı-Verici 1270nm/1330nm 10km LC DOM
Tanım
Gigaopto'nun 10GBASE-BX XFP'si, çalışır durumda takılabilir bir XFP Çift Yönlü alıcı-verici modülüdür.
Verici bölümü, Uluslararası Güvenlik Standardı IEC-60825'e göre sınıf 1 lazer uyumlu olan 1270nm DFB'yi kullanır.Alıcı bölümü, tek sarmallı tek modlu fiber (G.652 SMF) üzerinden 10 km iletim sağlayan 1330nm PIN fotodiyot alıcısını kullanır.
Dijital teşhis izleme (DDM) işlevleri, alıcı-verici sıcaklığının, lazer önyargı akımının, optik gücün, alınan optik gücün ve alıcı-verici besleme voltajının gerçek zamanlı izlenmesini sağlayan bir I2C arayüzü aracılığıyla kullanılabilir.
10GBASE-BX XFP, XFP MSA Rev 4.5 teknik özellikleri, 10 Gigabit Ethernet özellikleri (IEEE 802.3ae başına 10GBASE-LR/LW) ve 10G Fiber Kanal (1200-SM-LL-L) ile uyumludur.Alıcı-verici aynı zamanda FDA/CDRH ve IEC-60825 standartlarına uygun bir Sınıf 1 lazer ürünüdür.
Şartname
| Ürün adı | 10GBASE-BX XFP | Parça Numarası | GTX-B2396-10DC |
| Form faktörü | XFP | Bit Hızı(Gbps) | 10Gbps |
| Merkez Dalga Boyu | 1270nm -TX/1330nm -RX | Bulaşma | 10km |
| Bağlayıcı | LC Tek Yönlü | Kablo tipi | SMF |
| Verici Parçası | DFB BiDi | Alıcı Parçası | TOPLU İĞNE |
| Teksas Gücü | -5 ~ 0dBm | Alıcı Duyarlılığı | <-14dBm |
| Yok Olma Oranı | > 3,5 dB | Aşırı Yük Gücü | > 0,5 dBm |
| Güç tüketimi | <1,5W | Çalışma Durumu Sıcaklığı | 0 ila 70°C / -40 ila 85°C |
| DDM/DOM | Destek (varsayılan) | Garanti Sınırlı Süre | 3 yıl |
Özellikler
Uygulamalar
10GBASE-BX XFPOptik Özellikler
| Parametre | Sembol | Min. | Tipik | Maks. | Birim |
| Enerji bütçesi | 9 | dB | |||
| Veri hızı | 9.95 | 11.3 | Gbps | ||
| Verici | |||||
| Merkez Dalga Boyu | λC | 1260 | 1270 | 1280 | nm |
| Spektral Genişlik (-20dB) | Δλ | 1 | nm | ||
| Yan Mod Bastırma Oranı | SMSR | 30 | dB | ||
| Ortalama Çıkış Gücü*Not3 | Surat asmak, AVG | -5 | 0 | dBm | |
| Yok Olma Oranı | Acil servis | 3.5 | dB | ||
| KAPALI Vericinin Ortalama Gücü | -30 | dBm | |||
| Bağıl Yoğunlukta Gürültü | RİN | -128 | dB/Hz | ||
| TX Onay Zamanını Devre Dışı Bırak | kapalı | 10 | biz | ||
| Alıcı | |||||
| Merkez Dalga Boyu | λC | 1320 | 1340 | nm | |
| Duyarlılık*Not4 | TOPLU İĞNE | -14 | dBm | ||
| Alıcı Aşırı Yükü | PMAKS | 0,5 | dBm | ||
| LOS Onayını İptal Etme | LOSD | -16 | dBm | ||
| LOS Onayı | LOSA | -28 | dBm | ||
