Ürün ayrıntıları:
|
| Product Name: | WDM XFP ZR | Link: | 80km |
|---|---|---|---|
| Wavelength: | TX_1490nm / RX_1550nm | LD/PD: | DFB+APD |
| Interface: | LC Simplex | Application: | 10G Datacom |
| Keywords: | WDM XFP ZR, WDM XFP 80km | ||
| Vurgulamak: | 10Gbps Fiber Alıcı-Verici Modülü,1490nm Fiber Alıcı-Verici Modülü,DOM Çift Yönlü Fiber Alıcı-Verici |
||

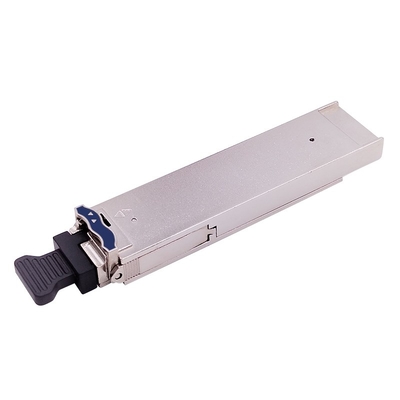

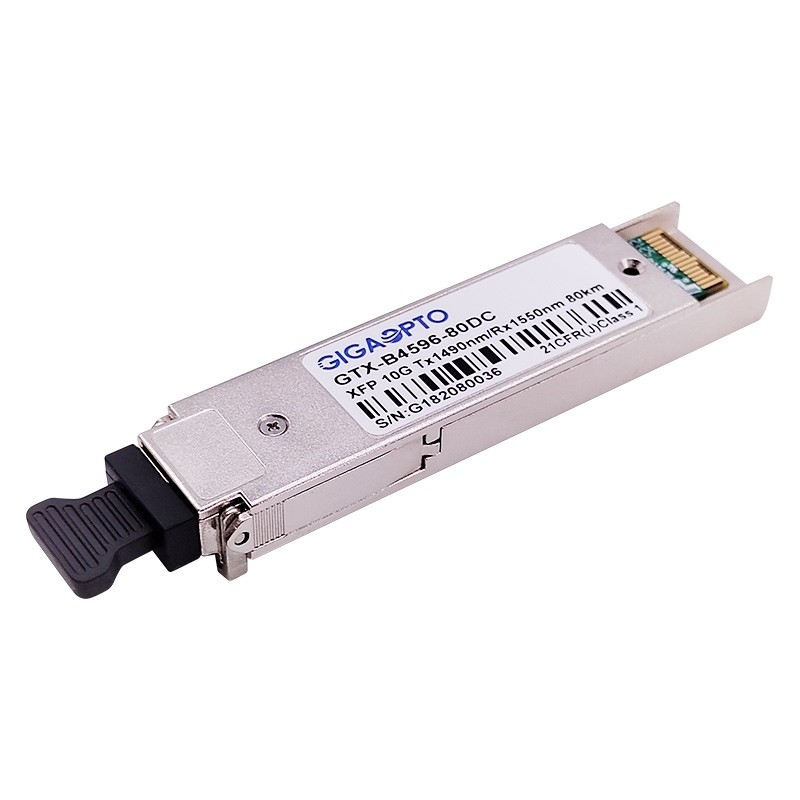

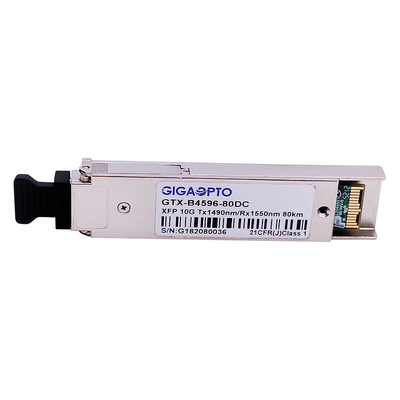

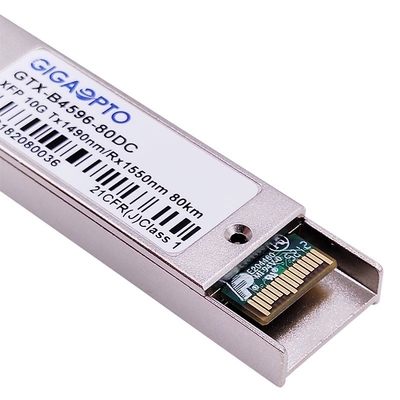

10Gbps WDMXFPZR Çift Yönlü Alıcı-Verici Fiber Modülü 1490nm/1550nm 80km DOM
Tanım
Bu Cisco uyumlu WDM XFP ZR, Tek Fiber Tek Modlu Fiber (SMF) optik kablo üzerinden çalışan 10Gigabit Küçük Form Faktörü (XFP) Takılabilir Modül Alıcı-Vericisidir.Simpleks LC konnektörlü stand tek modlu fiber üzerinden 80 km'ye kadar maksimum iletim.
Bu WDM XFP ZR alıcı-vericisi, 1490 nm nominal dalga boyunda çalışan en yüksek kalitede DFB Lazer vericiyi ve 1550 nm APD Fotodetektör alıcısını kullanır.Tüm modüller Sınıf 1 lazer güvenlik gereksinimlerini karşılar.
Dijital Teşhis İzleme işlevleri, alıcı-verici sıcaklığının, lazer önyargı akımının, optik gücün, alınan optik gücün ve alıcı-verici besleme voltajının gerçek zamanlı izlenmesini sağlayan bir I2C arayüzü aracılığıyla kullanılabilir.
WDM XFP ER alıcı-verici modülü, XFP MSA Rev 4.5 teknik özellikleri, 10 Gigabit Ethernet özellikleri (IEEE 802.3ae başına 10GBASE-ZR/ZW) ve 10G Fiber Kanal ile uyumludur.
Bu WDM XFP ZR alıcı-verici CE/RoHS sertifikalıdır.
Şartname
| Öğe adı | WDM XFP ZR | Parça Numarası | GTX-B4596-80DC |
| Paket | XFP | Maksimum Bit Hızı(Gbps) | 11,3 Gb/sn |
| Dalgaboyu (TX/RX) | 1490nm/1550nm | Ulaşmak | 80 km @ G.652 |
| Bağlayıcı | LC Tek Yönlü | Kablo tipi | tek modlu fiber |
| Verici | DFB BiDi | Alıcı | APD |
| TX Ortalama Güç | 0 ~ 5dBm | RX Hassasiyeti | <-24dBm |
| Dahili.Oran | > 6,0 dB | Alıcı Aşırı Yükü | > -6dBm |
| Optik Bütçe (dB) | 24 dB | Çalışma sıcaklığı | 0 ila 70°C / -40 ila 85°C |
| Güç dağılımı | <3,5W | OEM/ODM | Destek |
| DDM/DOM | Destek (varsayılan) | Garanti | 3 yıl |
| Protokoller | 10G Ethernet, 10G FC, 8G Fiber Kanal, OTU2, STM-64 | ||
Özellikler
Uygulamalar
Elektriksel ve Optik Özellikler
| Parametre | Sembol | Min. | Tip. | Maksimum | Birim | Notlar |
| Güç tüketimi | P | 3.5 | K | 1 | ||
| Besleme Akımı | Icc | 1000 | mA | |||
|
Verici |
||||||
| Tek Uçlu Giriş Gerilimi Toleransı |
Vcc |
-0,3 |
4.0 |
V |
||
| Diferansiyel Giriş Gerilimi Salınımı | Vin, s. | 120 | 820 | mVpp | ||
| Diferansiyel Giriş Empedansı | Çin | 85 | 100 | 115 | Ohm | 2 |
| İletim Devre Dışı Bırak Onay Zamanı | 10 | biz | ||||
| İletim Devre Dışı Gerilimi | Vdis | Vcc-1.3 | Vcc | V | 3 | |
|
İletim Etkinleştirme Gerilimi |
Ven |
Vee |
Vee +0,8 |
V |
||
|
Alıcı |
||||||
| Diferansiyel Çıkış Gerilimi Salınımı | Vout, s. | 300 | 650 | 850 | mVpp | |
| Diferansiyel Çıkış Empedansı | Zout | 80 | 100 | 120 | Ohm | 4 |
| Veri çıkışı yükselme/düşme süresi | Havale/Tf | 40 | not | 5 | ||
| LOS Onaylama Gerilimi | VlosH | Vcc-1.3 | Vcc | V | 6 | |
|
LOS İddiasını Kaldırma Gerilimi |
VlosL |
Vee |
Vee +0,8 |
V |
6 |
|
| Güç Kaynağı Reddi | PSR | 7 | ||||
|
Parametre |
Sembol |
Min. |
Tipik |
Maksimum |
Birim |
Notlar |
| Verici | ||||||
|
Merkez Dalga Boyu |
λC |
1480 | 1490 | 1500 | nm | GTX-B4596-80DC |
| 1540 | 1550 | 1560 | nm | GTX-B5496-80DC | ||
|
Optik Spektral Genişlik |
∆λ |
1 |
nm |
|||
| Yan Mod Bastırma Oranı |
SMSR |
30 |
dB |
|||
|
Ortalama Optik Güç |
PO |
0 | 5 | dBm | GTX-B4596-80DC | |
| -1 | 3 | dBm | GTX-B5496-80DC | |||
|
Optik Sönüm Oranı |
Acil servis |
6.0 |
dB |
|||
| Ortalama Başlatılan Güç (Lazer Kapalı) |
Poff |
-30 |
dBm |
|||
| Verici Göz Maskesi | IEEE802.3ae ile uyumlu | |||||
| Alıcı | ||||||
|
Merkez Dalga Boyu |
λC |
1540 | 1550 | 1560 | nm | GTX-B4596-80DC |
| 1480 | 1490 | 1500 | nm | GTX-B5496-80DC | ||
| Alıcı Hassasiyeti (Ortalama Güç) |
You are. |
-24 |
dBm |
2 |
||
| Giriş Doygunluğu Gücü (aşırı yük) |
Psat |
-6 |
dBm |
|||
| LOS Onayı | LOSA | -38 | dBm | |||
| LOS İddiasının Geri Alınması | KAYIP | -26 | dBm | |||
| LOS Histerezisi | KAYIP | 0,5 | 6 | dB | ||
