Ürün ayrıntıları:
|
| Product Name: | XFP WDM ER60 | Distance: | 60km |
|---|---|---|---|
| Wavelength: | TX_1330nm / RX_1270nm | Component: | DFB+APD |
| Connector: | Simplex LC | Highlight: | XFP WDM ER60, 1 fiber XFP |
| Vurgulamak: | 1270nm Fiber Alıcı-Verici Modülü,60km Fiber Alıcı-Verici Modülü,DOM Ethernet Fiber Alıcı-Verici |
||

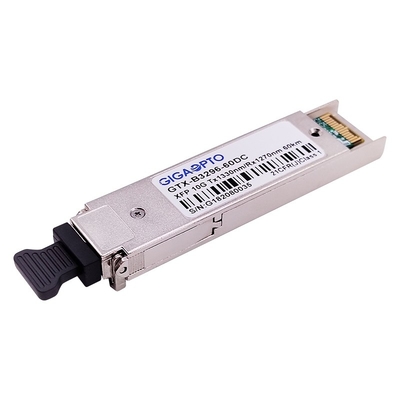

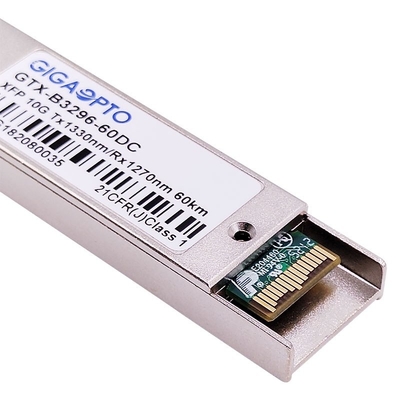

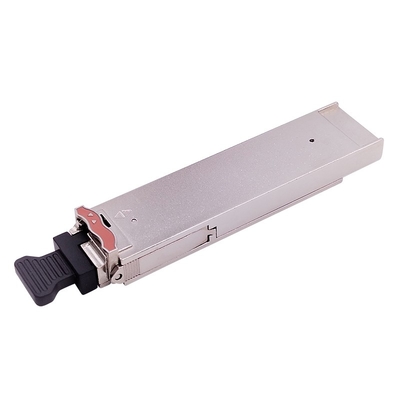

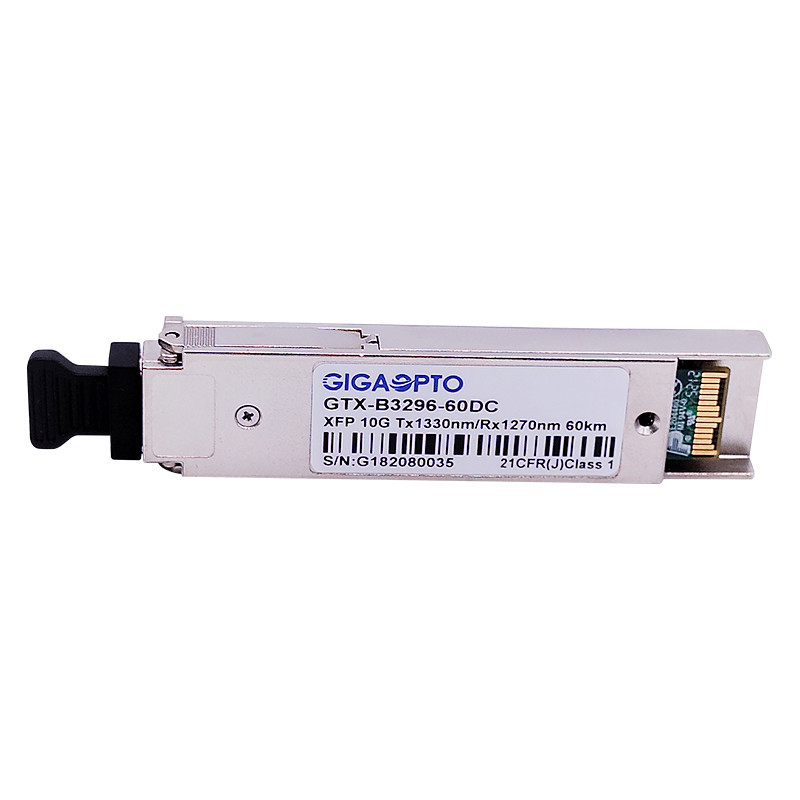

10Gbps XFP WDM ER60 Ethernet Fiber Alıcı-Verici Modülü 1330nm/1270nm 60km DOM
Tanım
Gigaopto'nun XFP WDM ER60'ı, Çok Satıcılı MSA Uyumlu XFP (10 Gigabit Küçük Form Faktörü Takılabilir Modül) Alıcı-Vericidir.Verici bölümü 1330nm DFB kullanıyor, alıcı bölümü ise tek sarmallı tek modlu fiber (G.652 SMF) üzerinden 60km iletim sağlayan 1270nm PIN fotodiyot alıcısı kullanıyor.
Mevcut çalışma koşulları hakkında tanılama bilgileri sağlayan DDM/DOM optik tanılamayı destekler.
Şartname
| Uyumlu Marka | Cisco | Parça Numarası | GTX-B3296-60DC |
| Ambalajlama | XFP WDM | Bit Hızı(Gbps) | 10,3 Gb/sn |
| Dalgaboyu (TX/RX) | 1330nm/1270nm | Bağlantı Mesafesi | 60 |
| Bağlayıcı | LC Tek Yönlü | Medya | tek modlu fiber |
| Gönderim Parçası | DFB | Rx Parçası | APD |
| TX Ortalama Güç | 1 ~ 5dBm | RX Hassasiyeti | <-20dBm |
| Dahili.Oran | > 3,5 dB | Doygunluk Giriş Gücü | > 0,5dBm |
| Güç Bütçesi (dB) | 21 dB | Çalışma sıcaklığı | 0 ila 70°C / -40 ila 85°C |
| Güç dağılımı | < 2W | OEM/ODM | Destek |
| DDM/DOM | Destek (varsayılan) | Garanti | 36 ay |
| Protokoller | 10G Ethernet, 10G FC, 8G Fiber Kanal, OTU2, STM-64 | ||
Özellikler
Uygulamalar
Optik ve Elektriksel Özellikler
| Parametre | Sembol | Min. | Tipik | Maksimum | Birim | Notlar | |
| Verici | |||||||
| Merkez Dalga Boyu | λc | 1320 | 1330 | 1340 | nm | ||
| Spektral Genişlik(-20dB) | Δλ | 1 | nm | ||||
| Yan Mod Bastırma Oranı | SMSR | 30 | dB | ||||
| Ortalama Çıkış Gücü | surat asmak | +1 | +6 | dBm | 1 | ||
| Yok Olma Oranı | Acil servis | 3.5 | dB | ||||
| Veri Girişi Salınım Diferansiyeli | Şasi | 180 | 950 | mV | 2 | ||
| Giriş Diferansiyel Empedansı | ZİN | 90 | 100 | 110 | Ω | ||
|
Teksas Devre Dışı Bırak |
Devre dışı bırakmak | 2.0 | Vcc | V | |||
| Olanak vermek | 0 | 0,8 | V | ||||
| Alıcı | |||||||
| Merkez Dalga Boyu | λc | 1260 | 1270 | 1280 | nm | ||
| Alıcı Duyarlılığı | -20 | dBm | 3 | ||||
| Alıcı Aşırı Yükü | -8.0 | dBm | 3 | ||||
| LOS Onayını İptal Etme | KAYIP | -21 | dBm | ||||
| LOS Onayı | LOSA | -35 | dBm | ||||
| LOS Histerezisi | 0,5 | 4 | dB | ||||
| Veri Çıkışı Salınım Diferansiyeli | Vout | 400 | 600 | 800 | mV | 2 | |
|
LOS |
Yüksek | 2.0 | Vcc | V | |||
| Düşük | 0,8 | V | |||||
Not1:Optik güç SMF'ye aktarılır.
Not2:Dahili olarak AC bağlantılı.
Not3:PRBS 231-1 test modeli @9953Mbps, BER ≤1×10-12 ile ölçülmüştür.
Mekanik Özellikler
