Ürün ayrıntıları:
|
| Ürün: | 100GBBASE SWDM4 | Tarih Oranı: | 100 Gb/sn |
|---|---|---|---|
| Form faktörü: | QSFP28 | Mesafe: | 150m@OM5/100m@OM4/75m@OM3 |
| Bağlayıcı: | LC dubleks | Bileşen: | VCSEL + PIN |
| anahtar kelimeler: | 100G QSFP28 SWDM4, SWDM4 Modülleri | ||
| Vurgulamak: | 850nm MMF Alıcı-Verici,100GBASE-SWDM4 MMF Alıcı-Verici,940nm 100G QSFP28 Alıcı-Verici |
||
Bçok standartlı bir endüstri anlaşmasına (SWDM-MSA) dayalıdır, cverimli bant genişliği25G'den 100G'ye yükseltmevar olanı değiştirmedenlifler
Açıklama

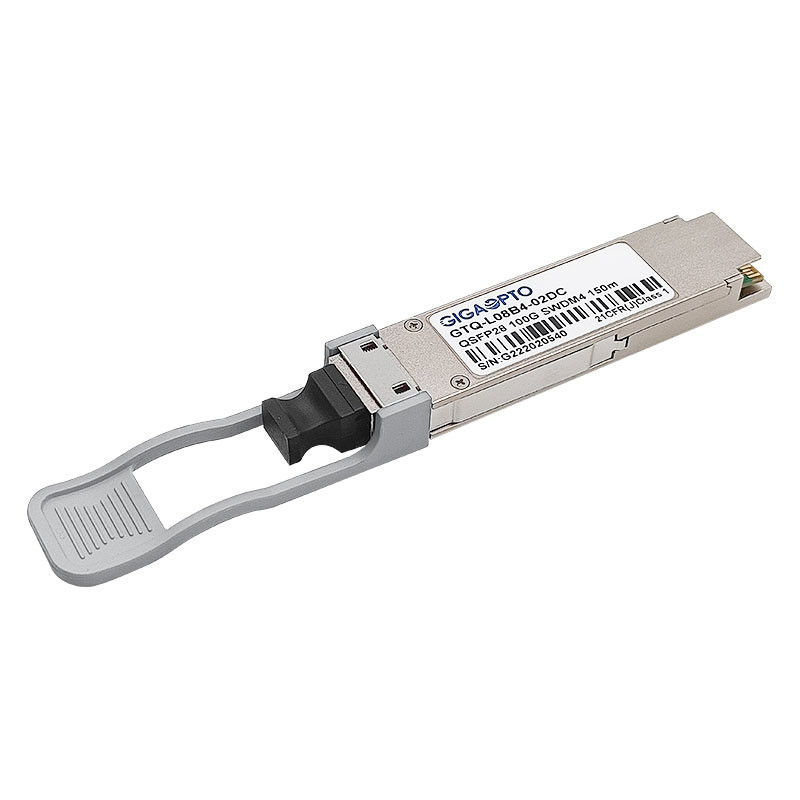

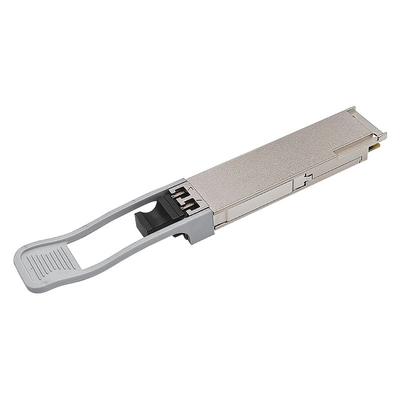

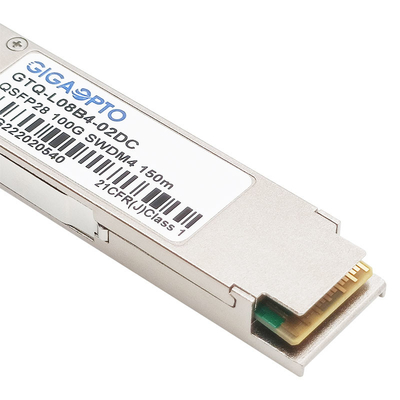

Gigaopto'nun GTQ-L08B4-02DC'si, çok modlu fiber ile çalışan SWDM (Kısa Dalga Boyu Bölmeli Çoklama) teknolojisini kullanan bir tür takılabilir optik alıcı-vericidir ve 850-940nm bölgesinde 25.78Gbps/şeritte 4 kanal sağlar; LC konektörlü çift yönlü çok modlu fiber, OM3'te 75m'ye kadar maksimum iletim/OM4'te 100m/OM5'te 150m.
Dijital tanılama işlevleri, QSFP28 MSA tarafından belirtildiği gibi bir I2C arabirimi aracılığıyla kullanılabilir.
Şartname
| Ürün adı | 100G SWDM4 | P/N | GTQ-L08B4-02DC |
| Paket Tipi | QSFP28 | Veri hızı | 103.12Gbps (4×25.78Gbps) |
| Bağlantı Mesafesi | 150m@OM5/100m@OM4/75m@OM3 | Kablo tipi | Çok Modlu Fiber |
| Dalga Boyu (CH1-CH4) | 850 nm, 880 nm, 910 nm, 940 nm | Bağlayıcı | LC Dubleks |
| Güç kaynağı voltajı | +3,3V (tipik) | Güç tüketimi | ≤ 3,5 W |
| Verici Tipi | SWDM VCSEL | Alıcı Tipi | TOPLU İĞNE |
| Şerit Başına TX Gücü | -5.5 ~ +3dBm | Alıcı Duyarlılığı | < -3.4dBm |
| Sönme Oranı | > 2dB | Modülasyon Formatı | NRZ |
| Çevre | Çalışma: 0 ila 70°C | DOM/DDM | destek |
| Depolama: -40°C ila 85°C | Garanti | 3 yıl | |
| protokoller | 100G Ethernet, MSA Uyumlu | ||
Özellik
Uygulamalar
Optik Özellikler
| Verici Parametresi | Şerit | dak. | Tipik | maks. | Birim | Not |
| Sinyalizasyon oranı, her şerit | 25,78125±100ppm | Gb/sn | ||||
|
Şerit Dalga Boyu Aralığı |
Şerit0 Şerit1 Şerit2 Şerit3 |
844 874 904 934 |
858 888 918 948 |
deniz mili |
||
| Modülasyon Formatı | NRZ | |||||
| Herhangi iki şerit arasındaki fırlatma gücündeki fark | 4.5 | dBm | ||||
| RMS Spektral genişliği | 0,59 | deniz mili | 1 | |||
| Optik Modülasyon Genliği (OMA), her şerit | -5.5 | 3 | dBm | 2 | ||
| Şerit Başına Ortalama Başlatma Gücü @ TX Kapalı Durumu | -30 | dBm | ||||
|
Gücü OMA eksi TDEC'de başlatın |
Şerit0 Şerit1 Şerit2 Şerit3 |
-7 -7 -7.4 -7.7 |
dBm |
|||
|
Verici ve Dağılım Göz Kapatma |
Şerit0 Şerit1 Şerit2 Şerit3 |
4 4 4.4 4.8 |
dB |
3 |
||
| Sönme Oranı | 2 | dB | ||||
| Optik Geri Dönüş Kaybı Toleransı | 12 | dB | ||||
| Çevrelenmiş Akı |
19 um'de ≥%86 4,5 um'de ≤30% |
4 | ||||
|
Verici göz maskesi tanımı {X1, X2, X3, Y1, Y2, Y3} İsabet oranı Örnek başına 1,5x10-3 isabet |
{0.3,0.38,0.45,0.35,0.41,0.5} |
|||||
|
notlar: 1. RMS spektral genişliği, spektrumun standart sapmasıdır. 2. Uyumlu bir verici için normatif en düşük OMA değeri, 'OMA'daki fırlatma gücü eksi TDEC, her şerit (min)' artı 'TDEC'in gerçek değeridir, ancak en az 'OMA, her şerit (min) değerindedir )'. 3. TDEC, 3.6'daki yöntemler kullanılarak ölçülen TDECm'den hesaplanır.TDECm, tüm şeritler için 12,6 GHz bant genişliği referans alıcısı kullanılarak IEEE 802.3 madde 95.8.5'teki yöntem izlenerek ölçülür. 4. IEC 61280-1-4 uyarınca A1a.2 tipi veya A1a.3 tipi 50 um fiber olarak ölçüldüğünde. |
||||||
| Alıcı Parametresi | Şerit | dak. | Tipik | maks. | Birim | Not |
| Sinyalizasyon oranı, her şerit | 25,78125±100ppm | Gb/sn | ||||
|
Şerit Dalga Boyu Aralığı |
Şerit0 Şerit1 Şerit2 Şerit3 |
844 874 904 934 |
858 888 918 948 |
deniz mili |
||
| Modülasyon Formatı | NRZ | |||||
| Hasar Eşiği | 4.4 | dBm | ||||
|
Ortalama Alma Gücü, her kulvar |
Şerit0 Şerit1 Şerit2 Şerit3 |
-9.5 -9.4 -9.4 -9.4 |
3.4 |
dBm |
||
| Alıcı Gücü, her şerit (OMA) | 3 | dBm | ||||
| Alıcı Yansıması | -12 | dB | ||||
|
Stressiz Alıcı Hassasiyeti (OMA) |
Şerit0 Şerit1 Şerit2 Şerit3 |
-8.2 -8.4 -8.6 -8.8 |
dBm |
1 |
||
| RX_Los_Assert | -30 | dBm | ||||
| RX_Los_De-ASSERT | -12 | dBm | ||||
| RX_Los_Histerezis | 0,5 | dBm | ||||
|
1. BER'de 5E-5'te (FEC öncesi) gerilmemiş hassasiyet |
||||||
elektriksel özellikler
| Verici elektrik giriş sinyali özellikleri (TP1) | dak. | Tipik | maks. | Birim |
| Şerit başına sinyalleşme oranı (aralık) | 25,78125 ± 100 ppm | GBd | ||
| Diferansiyel giriş dönüş kaybı | Denklem (83E–5) | dB | ||
| Ortak mod giriş dönüş kaybından diferansiyele | Denklem (83E–6) | dB | ||
| Diferansiyel sonlandırma uyuşmazlığı | 10 | % | ||
| Modül stresli giriş testi | Bkz. 83E3.4.1 | |||
| Diferansiyel pk-pk giriş voltajı toleransı | 900 | mV | ||
| DC ortak mod gerilimi | -350 | 2850 | mV | |
| Tek uçlu voltaj tolerans aralığı | -0.4 | 3.3 | V | |
| Alıcı elektriksel çıkış sinyali özellikleri (TP4) | dak. | Tipik | maks. | Birim |
| Şerit başına sinyalleşme oranı (aralık) | 25,78125 ± 100 ppm | GBd | ||
| AC ortak mod çıkış gerilimi (RMS) | 17.5 | mV | ||
| Diferansiyel çıkış voltajı | 900 | mV | ||
| Göz genişliği | 0,57 | kullanıcı arayüzü | ||
| Göz yüksekliği, diferansiyel | 228 | mV | ||
| Dikey göz kapatma | 5.5 | dB | ||
| Diferansiyel çıkış dönüş kaybı | Denklem (83E–2) | dB | ||
| Diferansiyel mod dönüştürme geri dönüş kaybı için ortak | Denklem (83E–3) | dB | ||
| Diferansiyel sonlandırma uyuşmazlığı | 10 | % | ||
| Geçiş süresi (%20 ila %80) | 12 | ps | ||
| DC ortak mod voltajı | -350 | 2850 | mV | |
Mekanik Boyutlar
Birim: mm,
