Ürün ayrıntıları:
|
| Ürün adı: | 100GBASE-ZR4 Alıcı-Verici | Form Türü: | QSFP28 |
|---|---|---|---|
| bileşen: | 4 x LAN WDM EML/SOA+PIN | dalga boyu: | 1295.6nm, 1300.1nm, 1304.6nm, 1309.1nm |
| bağlayıcı: | LC Dubleks | Maksimum uzaklık: | 80KM |
| CDR: | Çift | Enerji bütçesi: | 30dB |
| anahtar kelimeler: | 100GBASE ZR4 80km Fiber Alıcı-Verici | ||
| Vurgulamak: | 100g qsfp28 zr4,qsfp28 100g 80km,100GBASE ZR4 |
||

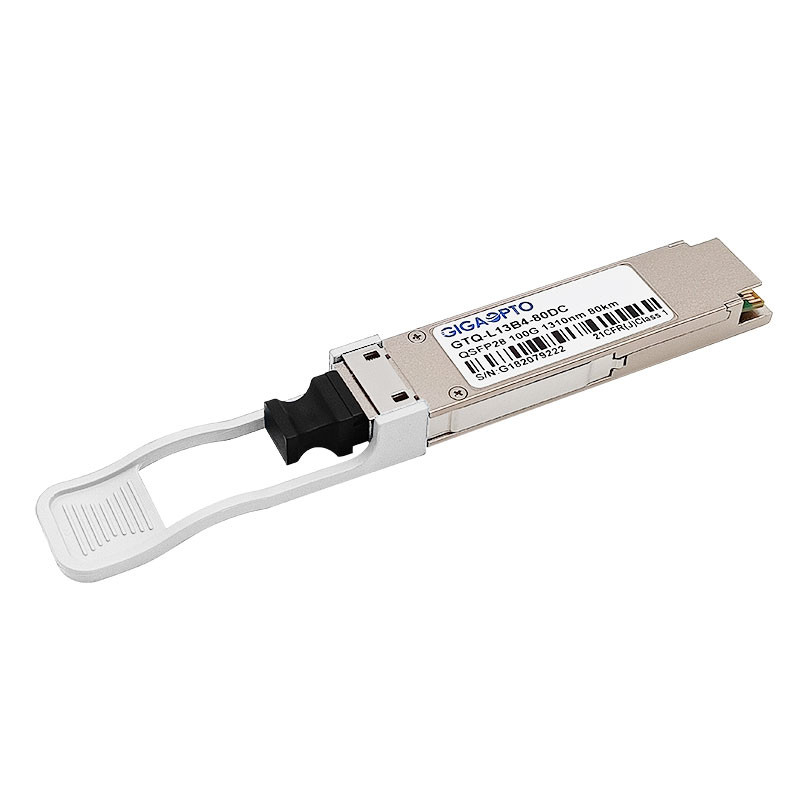

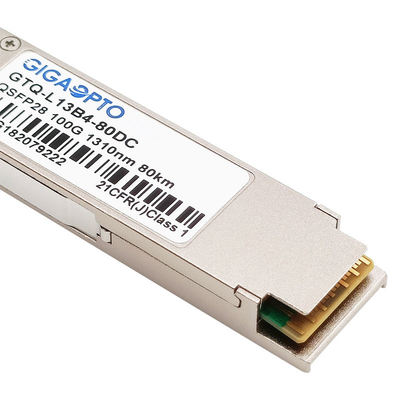

100G QSFP28 ZR4 Çift CDR ile 80 km, λ1296-1309nm, LC-Dubleks, Tek mod100GBASE-ZR4 Ethernet bağlantıları için
Tanım
Gigaopto'nun 100GBASE-ZR4 ile uyumlu optik iletişim uygulamaları için tasarlanmış GTQ-L13B4-80DC alıcı-verici modülü, LAN WDM teknolojisi kullanılarak birbirinden ayrılmış dört bağımsız optik iletişim hattına sahip çift telli tek modlu optik kablo üzerinden çalışır, maksimum iletim olabilir 80km'ye (ana bilgisayar FEC ile) ve 40km mesafeye (ana bilgisayar FEC olmadan).
Bu 100Gbase ZR4 alıcı-verici iki bölümden oluşur: yüksek performanslı EML soğutmalı 4x25Gb/s LAN WDM TOSA (1295.56, 1300.05, 1304.58, 1309.14nm) lazer vericileri ve yüksek hassasiyetli 4x25Gb/s SOA+PIN alıcıları.Tüm Alıcı-Vericiler CE/RoHS sertifikalıdır ve ürün güvenlik standartlarına uygundur
Alıcı-vericideki bir seri EEPROM, kullanıcının 2 kablolu QSFP Yönetim Arayüzü aracılığıyla alıcı-verici izleme ve yapılandırma verilerine erişmesine olanak tanır.Bu arabirim, alt ve üst alana bölünmüş bir bellek haritası ile tek bir adres olan A0h kullanır.Temel dijital diyagnostik (DD) verileri alt alanda tutulurken, özel veriler yüksek bellek alanında bir dizi tabloda tutulur.
Bu özelliklerle, kurulumu kolay, çalışırken değiştirilebilir 100G ZR4 alıcı-verici, İnternet Servis Sağlayıcı (ISP) Ev Toplama ve Omurgasına Fiber, Mobil Operatör Çekirdek Ağları ve Mobil Ana Taşıma ve Veri Merkezi ağ sitesi ara bağlantıları için kullanılmaya uygundur.
Şartname
| Ürün adı | 100GBASE ZR4 Alıcı-Verici | Parça Numarası | GTQ-L13B4-80DC |
| Form faktörü | QSFP28 LAN WDM | Maksimum Veri Hızı | 103.125Gbps (4x 25.78Gbps) |
| dalga boyu | 1295.6nm, 1300.1nm, 1304.6nm, 1309.1nm | Maksimum Bağlantı Mesafesi | 80km |
| bağlayıcı | Dubleks-LC | Kablo tipi | tek modlu fiber |
| Verici Tipi | 4 x LAN WDM EML | Alıcı Tipi | SABUN+PİM |
| TX Çıkış Gücü | 2~6.5dBm | Alıcı Duyarlılığı | <-28 dBm |
| Güç bütçesi (dB) | 30dB | Aşırı yükleme | > 2 dBm |
| Güç tüketimi | ≤6.5W | yok olma oranı | >6dB |
| GDM/DOM | Desteklenen | Sıcaklık aralığı | 0 ila 70°C (32 ila 158°F) |
| CDR (Saat ve Veri Kurtarma) | TX ve RX Dahili CDR | Modülasyon Formatı | NRZ |
| OEM/ODM | Desteklenen | Garanti | 3 yıl |
| protokoller | IEEE 802.3ba 100GBASE-ZR4, CE, QSFP28 MSA, RoHS, SFF-8636, SFF-8665 | ||
| Önemli hatırlatma | Tam 80 km erişim, ana bilgisayar platformunda FEC kullanımını gerektirir.FEC olmadan, erişim 40km | ||
Fark etme:Kısa mesafeli iletimde uzun menzilli alıcı-verici kullanıldığında, lütfen tabloya göre uygun zayıflatıcı ile eşleştirin.
| Mesafe | ≤ 10km | ≤ 25km | ≤ 35km |
| zayıflatıcı | 15dB | 10dB | 5dB |
Özellikler
Uygulamalar
uyumluluk
Gigaopto'nun optik alıcı-vericileri, tüm büyük anahtar markalarıyla %100 uyumludur ve OEM cihazlarına zarar vermez.
Ürünlerimizin kalitesini ve uyumluluğunu sağlamak için, her ürün müşterilere teslim edilmeden önce ilgili ekipman üzerinde dikkatlice test edilir.
Bu 100G ZR4 GTQ-L13B4-80DC uyumluluğu için lütfen P/N yazışma tablosuna bakın. Aradığınız marka ve parça numarası aşağıda listelenmemişse, lütfen bize bildirin, size daha fazlasını sunmaktan memnuniyet duyarız. detaylar.
| İlgili Uyumlu Marka/Parça Numarası | |||
| Marka | Parça Numarası | Marka | Parça Numarası |
| Gigaopto | GTQ-L13B4-80DC | Ardıç | QSFP-100GBASE-ZR4 |
| Cisco | QSFP-100G-ZR4-S | ||
