Ürün ayrıntıları:
|
| Öğe adı: | 100G eLR4 Alıcı-Verici Modülü | Paketleme/Teknoloji: | QSFP28/LAN WDM |
|---|---|---|---|
| Bant genişliği: | 103.1Gbps (4x 25.78Gbps) | dalga boyu: | 1295-1310nm |
| TOSA/ROSA: | 4 x LAN WDM DFB/PIN | Bağlantı Uzunluğu: | 20km |
| CDR: | TX ve RX | DOM/DDM: | Desteklenen |
| anahtar kelimeler: | QSFP28 100GBASE-eLR4 20km Alıcı-Verici | ||
| Vurgulamak: | QSFP28 Optik Alıcı-Verici,QSFP28 Optik Alıcı-Verici,QSFP28 ELR4 |
||
Tanım

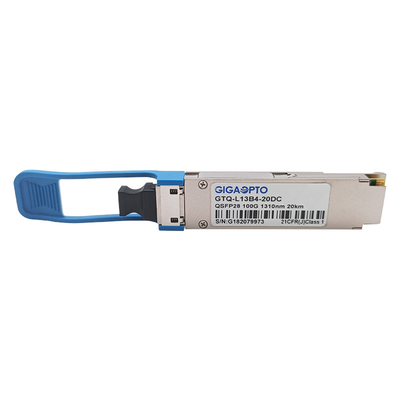

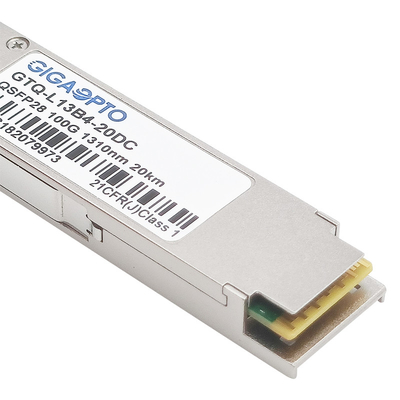

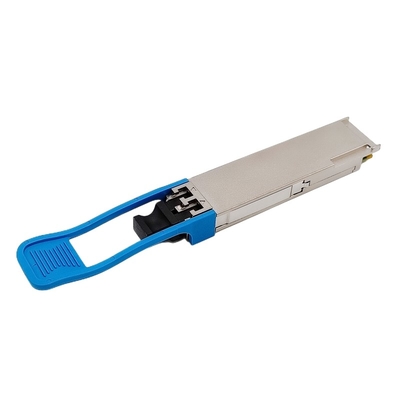

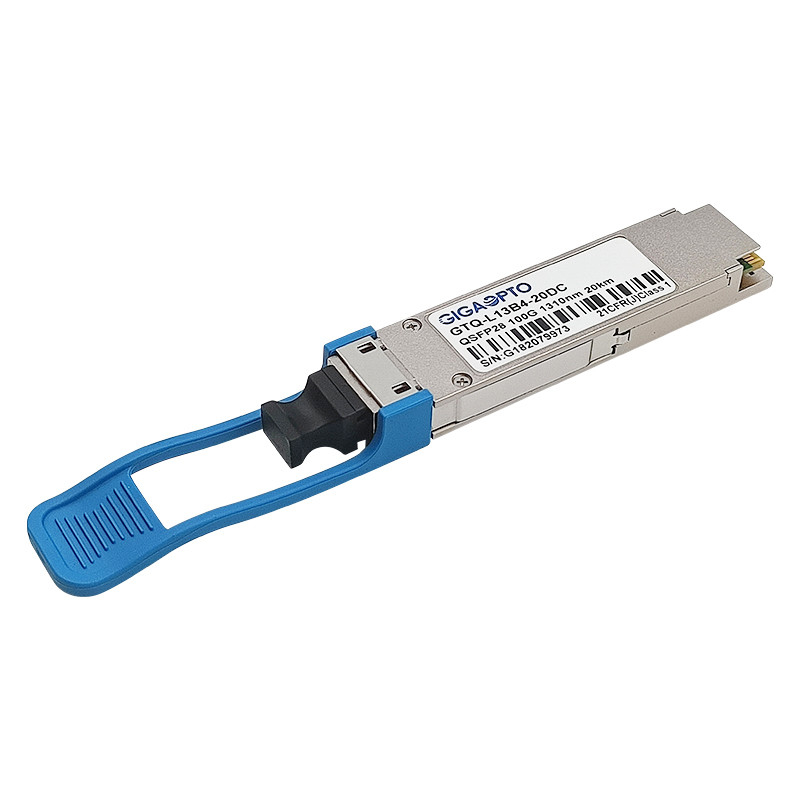

Gigaopto'nun QSFP28 100G eLR4 alıcı-verici parça numarasıGTQ-NL3B4-20DCendüstri standardı bir LC konektörü aracılığıyla 9/125 tek modlu fiber (SMF) üzerinden 20 km'ye kadar 100 Gigabit Ethernet bağlantılarında kullanılmak üzere tasarlanmıştır.
Modül, 25.78 Gb/sn elektrik verisinin 4 giriş kanalını 4 kanal LAN WDM optik sinyaline dönüştürür ve ardından bunları 100 Gb/sn optik iletim için tek bir kanala çoklar.Alıcı tarafında tersine, modül 100 Gb/sn'lik bir optik girişi 4 kanallı LAN WDM optik sinyale ayrıştırır ve ardından bunları 4 çıkış kanalı elektrik verisine dönüştürür.4 LAN WDM kanalının merkezi dalga boyları, IEEE 802.3ba'da tanımlanan LAN WDM dalga boyu ızgarasının üyeleri olarak 1295.56,1300.05,1304.58 ve 1309.14nm'dir.
Yüksek performanslı soğutmalı LAN WDM DFB vericileri ve yüksek hassasiyetli PIN alıcıları, üstün performans ve yüksek güvenilirlik sağlar.
QSFP28 MSA, 100GBASE-LR4 ve IEEE 802.3bm CAUI-4 ile uyumludur.
QSFP28 MSA tarafından belirtildiği gibi, I2C arayüzü aracılığıyla dijital teşhis işlevleri mevcuttur.
Şartname
| Ürün adı | QSFP-100G-eLR4 | Parça/ Numara | GTQ-L13B4-20DC |
| Form Türü | QSFP28 | Maksimum Hız (Gbps) | 103.125 Gb/sn |
| ŞERİT SAYISI | 4x (Tx/Rx) | Şerit Başına Hız | 25.78Gb/sn |
| Dalga boyu (tipik) | 1295.56 nm, 1300.05 nm, 1304.58 nm, 1309.14 nm | Kablo Mesafesi | G.652'de 20km |
| Arayüz | Dubleks LC | Ortam türü | Tek modlu fiber |
| TOSA Tipi | LAN WDM DML'si | ROSA Tipi | TOPLU İĞNE |
| TX Gücü (dBm) | -4.3~4.5dBm | Alıcı Duyarlılığı | <-14.5dBm |
| GüçBhesap (dB) | 10.2dB | Aşırı yükleme | >4.5dBm |
| Güç dağılımı | ≤3.5W | DahiliOran | >4dB |
| DDM | Desteklenen | Ticari Sıcaklık | 0 ila 70°C |
| Bit Hata Oranı (BER) | <1E-12 | Modülasyon Formatı | NRZ |
| CDR (Saat ve Veri Kurtarma) | Çift TX ve RX | OEM/ODM | Desteklenen |
| Paketleme Teknolojisi | KUTU | Garanti | 3 yıl |
| protokoller | IEEE 802.3ba 100GBASE-LR4, QSFP28 MSA, SFF-8661, SFF-8636 | ||
| Başvuru | 100G Ethernet, Veri Merkezi, 5G Kablosuz Ağ | ||
Özellikler
Başvuru
QSFP28 100GBASE Alıcı-Verici Serilerimizin Daha Fazlası İçin Lütfen Aşağıdaki Forma Bakın
| Parça Numarası | Tanım | Dalga Boyu | Uzunluk | medya | TX Gücü (dBm) | Rx Sens. (dBm) |
| GTQ-M08B4-01DC | QSFP28 100G SR4 | 850nm | 100m | MMF | -8.4~2.4 | <-10.3 |
| GTQ-M08B4-02DC | QSFP28 SR BD | 850/900nm | 100m | MMF | -5.5 - 3 | <-9,5 |
| GTQ-M08B4-03DC | 100GBASE eSR4 | 850nm | 300m | MMF | -8.4~2.4 | <-10.3 |
| GTQ-M13B4-P5DC | QSFP28 PSM4-S | 1310nm | 500m | SMF | -9.4~2 | <-12.66 |
| GTQ-M13B4-02DC | QSFP28 PSM4-S | 1310nm | 2km | SMF | -6.0~2 | <-10.5 |
| GTQ-L27B4-02DC | 100G CWDM4 | 1311nm CWDM | 2km | SMF | -6.5~2.5 | <-11.5 |
| GTQ-L27B4-10DC | 100G eCWDM4 | 1311nm CWDM | 10km | SMF | -6.5~2.5 | <-13 |
| GTQ-L13B4-10DC | QSFP28 LR4 | LAN WDM'si | 10km | SMF | -4.3~4.5 | <-10.6 |
| GTQ-L13B4-20DC | QSFP28 eLR4 | LAN WDM'si | 20km | SMF | -4.3~4.5 | <-14.5 |
| GTQ-L13B4-40DC | QSFP28 ER4 Lite | LAN WDM'si | 40km(FEC ile) | SMF | -2.9~4.5 | <-20.9d |
| GTQ-L13B4-80DC | QSFP28 ZR4 | LAN WDM'si | 80km | SMF | 2~6.5 | <-28 |
| GTQ-N13B4-10MC | Çift 100/112G LR4 | LAN WDM'si | 10km | SMF | -4.3~4.5/-0.6~4 | <-8.6/<-8.4 |
| GTQ-N13B4-20MC | Çift 100/112G eLR4 | LAN WDM'si | 20km | SMF | -1.0~+4.5/0~4 | <-9,5/<-9,0 |
| GTQ-N13B4-40MC | Çift 100/112G ER4 | LAN WDM'si | 40km | SMF | -2.5~2.9/-1~3.3 | <-15/<-19 |
| GTQ-L13D1-P5DC | 100G QSFP28 DR1 | 1310nm | 500m | SMF | -2.9~4 | <-5.9 |
| GTQ-L13D1-02DC | 100G QSFP28 FR1 | 1310nm | 2km | SMF | -2.4~4 | <-6.4 |
| GTQ-L13D1-10DC | 100G QSFP28 LR1 | 1310nm | 10km | SMF | -1.4~4.5 | <-7.7 |
Not: OEM/ODM desteklenir.
