Ürün ayrıntıları:
|
| Ürün adı: | GPON OLT SFP'si | Tip: | Sınıf C+++/D 9dBm |
|---|---|---|---|
| Bit Hızı(Gb/sn): | 2.5Gb/s_TX/1.25Gb/s_RX | dalga boyu: | 1490nm-TX/1310nm-RX |
| Arayüz: | SC Tek yönlü | DDMI: | Evet |
| anahtar kelimeler: | +9dBm Sınıf C+++/D GPON OLT SFP Alıcı-Verici | ||
| Vurgulamak: | 9dBm GPON SFP Alıcı-Verici,Sınıf C+++ D GPON SFP Alıcı-Verici,DOM Alıcı-Verici |
||

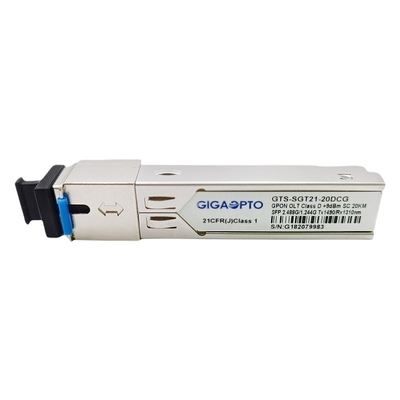

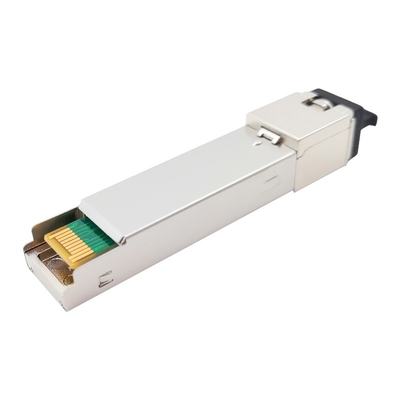

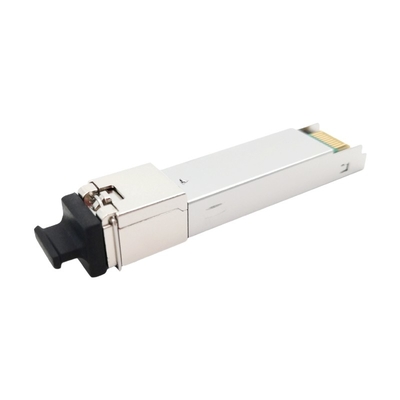

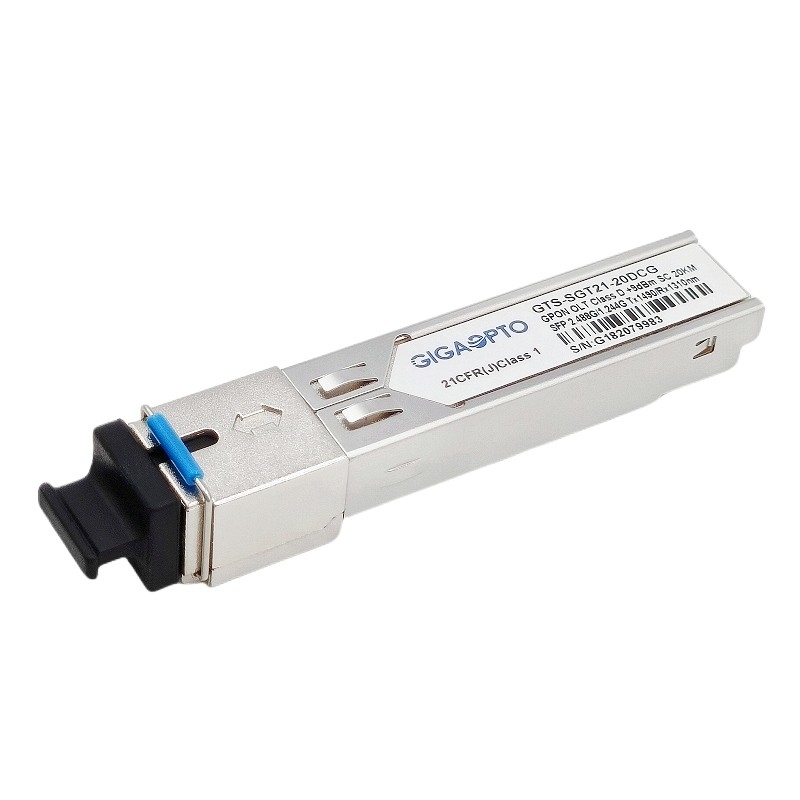

GPON OLT SFP SınıfıC+++/ D TX Gücü 9dBm Alıcı-Verici Modülü
Tanım
GIGAOPTO'nun GTS-SGT21-20DCG'si, 1490nm sürekli modlu verici ve 1310nm patlama modlu alıcı kullanan tek fiber iletişim için yüksek performanslı bir alıcı-verici modülüdür.Optik hat terminali (OLT) uygulamaları için ITU G.984.2 Sınıf C+++ (D Sınıfı) gereksinimlerini karşılamak üzere tasarlanmıştır.
1490nm DFB LD verici, tüm çalışma sıcaklığı aralığında sabit optik güç ve sönme oranı sağlamak için otomatik güç kontrolü (APC) işlevine ve sıcaklık dengeleme devresine sahiptir.Verici, IEC60825 ve CDRH standartlarına göre 1. Sınıf göz güvenliğini karşılar.
Alıcı, hava geçirmez şekilde paketlenmiş bir APD-TIA (trans-empedans amplifikatörü) ön amplifikatörüne ve LVPECL uyumlu diferansiyel çıkışlara sahip bir sınırlayıcı amplifikatöre sahiptir.LVTTL uyumlu bir Burst Packet Detect (SD) çıkışına sahiptir.Patlama paketini aldıktan sonra SD çıkışı yüksek olacaktır.
9dBm modülü, iletim gücü, lazer önyargı akımı, modül sıcaklığı ve besleme voltajı dahil olmak üzere çalışma koşulları ve durumu hakkında dijital tanılama bilgileri sağlar.Kalibrasyon ve alarm/uyarı eşik verileri yazılır ve dahili belleğe (EEPROM) kaydedilir.
SFP alıcı-verici modülü, en ünlü yönlendirici, anahtar, sunucu markaları altında örnekleme testi yaptı.
Çalışırken değiştirilebilir GPON OLT D Sınıfı SFP alıcı-verici, İnternet Servis Sağlayıcı (ISP) Gigabit Pasif Optik Ağ (GPON) iletişim bağlantıları ve diğer optik bağlantılar için idealdir.
Şartname
| Parça Numarası | GTS-SGT21-20DCG | Kategori | GPON OLT Sınıfı C+++/D |
| Ambalajlama | SFP | Güç kaynağı gerilimi | +3.3V |
| bağlayıcıTip | SC UPC | Optik İletim | 20km |
| Dijital Teşhis | Desteklenen | KabloTip | 9/125μm SMF |
| Garanti | 3 yıl | Çalışma sıcaklığı | -5~70°C / -40~85°C |
| BirazOran (akıntı yönünde) | 2.488Gbps | BirazOran (yukarı akış) | 1.244 Gb/sn |
| MerkezDalga boyu (TX) | 1490nm | MerkezDalga boyu (RX) | 1310nm |
| Güç dağılma | <1.5W | Toplam Akım(Maks) | 450mA |
| vericiTip | DFB | AlıcıTip | APD |
| TXÇıktıGüç | 9dBm (Tipik) | RXDuyarlılık | < -32,0dBm |
| yok olma oranı | >8.2dB | AlıcıAşırı yükleme | >-15dBm |
| protokoller | SFF-8472, ITUT-984.2 | ||
Özellikler
Başvuru
standartlar
| Optik verici Özellikleri | ||||||
| Parametre | Sembol | Minimum | Tipik | Maks. | Birim | Notlar |
| Başlatılan Güç (ort.) | PDIŞARI | +6 | +9 | +10 | dBm | |
| Çalışma Dalga Boyu Aralığı | λC | 1480 | 1500 | nm | ||
| Spektral Genişlik (-20dB) | ∆λ | 1 | nm | |||
| Yan Mod Bastırma Oranı | SMSR | 30 | ||||
| yok olma oranı | acil | 8.2 | dB | PRBS 223-1+72CID @2.488Gbit/s | ||
| Verici ve Dağılım Cezası | TDP | 1 | dB | 20km SMF ile ilet | ||
| TX Devre Dışı Bırakıldıktan Sonra Optik Çıkış Gücü | PDIS | -39 | dBm | |||
| Çıkış Göz Şeması | ITU-T G.984.2 ile uyumlu | |||||
| Verici Yansıma | -10 | dB | ||||
| Optik Alıcı Özellikleri | ||||||
| Parametre | Sembol | Minimum | Tipik | Maks. | Birim | Notlar |
| Dalga boyu aralığı | λC | 1260 | 1360 | nm | ||
| Alıcı Duyarlılığı | YOU ARE | -32 | dBm | Not 1 | ||
| Optik Güç Girişi Aşırı Yükü | OTURDU | -15 | dBm | Not 1 | ||
| Dinamik Aralık | 15 | dB | Şekil 1 | |||
| Alıcı Yansıma | -15 | dB | ||||
Tipik Uygulama Devresi
EEPROMHafıza Haritası
EEPROM Seri Kimliği Bellek İçeriği
Optik alıcı-verici bir EEPROM içerir.Alıcı-vericinin yeteneklerini, standart arayüzleri, üreticiyi ve diğer bilgileri tanımlayan karmaşık tanımlama bilgilerine erişim sağlar.Seri protokol etkinleştirildiğinde, ana bilgisayar seri saat sinyalini (SCL, Mod Def 1) üretir.Pozitif kenar, verileri EEPROM'un SFP alıcı-vericisi içinde yazmaya karşı korumalı olmayan bölümlerine gönderir.Negatif kenar, SFP alıcı-vericisinden gelen verileri izler.Seri veri sinyali (SDA, Mod Def 2), seri veri aktarımı için çift yönlüdür.Ana bilgisayar, seri protokol aktivasyonunun başlangıcını ve sonunu işaretlemek için SCL ile birlikte SDA'yı kullanır.Anılar, tek tek veya sıralı olarak adreslenebilen bir dizi 8 bitlik veri kelimesi olarak düzenlenir.
Modül, mevcut çalışma koşulları hakkında tanılama bilgileri sağlar.Alıcı-verici, bu teşhis verilerini dahili analog sinyallerin sayısallaştırılmasıyla üretir.Cihaz üretimi sırasında kalibrasyon ve alarm/uyarı eşik verileri yazılır.Alınan güç izleme, iletilen güç izleme, ön akım izleme, besleme gerilimi izleme ve sıcaklık izlemenin tümü uygulanmaktadır.Tanılama verileri ham A/D değerleridir ve kablolu seri veri yolu adresi A2h'de 56 - 95 EEPROM konumlarında saklanan kalibrasyon sabitleri kullanılarak gerçek dünya birimlerine dönüştürülmelidir.Dijital diyagnostik bellek haritasına özel veri alanları aşağıdaki gibi tanımlanır.
