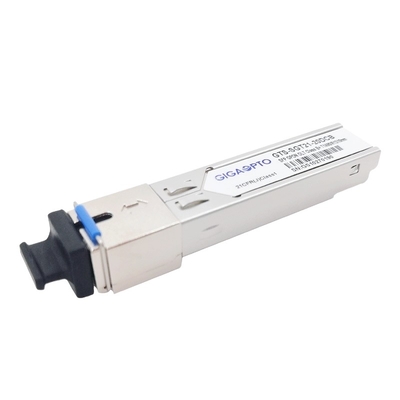

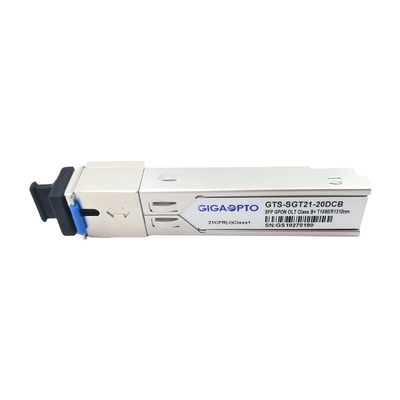

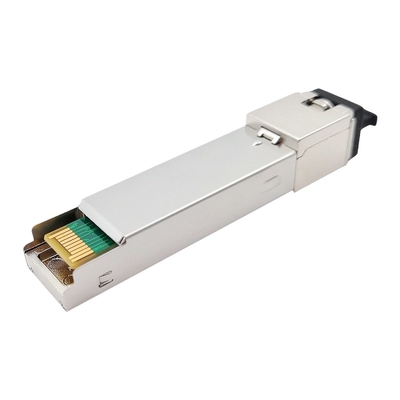

OLT GPON SFP Alıcı-Verici Sınıf B+ TX 1490nm 2.5G RX 1310nm 1.25G 20km SC DDM Alıcı-Verici Modülü

TX-2.5G/RX-1.25G GPON Alıcı-Verici Sınıf B+ (SMF, 1490nm-TX/1310nm-RX, 20km, SC )

Tanım

GIGAOPTO'nun GTS-SGT21-20DCB'si, 1490nm sürekli modlu verici ve 1310nm patlama modlu alıcı kullanan tek fiber iletişim için yüksek performanslı bir alıcı-verici modülüdür.Optik hat terminali (OLT) uygulamaları için ITU G.984.2 Sınıf B+ gereksinimlerini karşılamak üzere tasarlanmıştır.

1490nm DFB LD verici, tüm çalışma sıcaklığı aralığında sabit optik güç ve sönme oranı sağlamak için otomatik güç kontrolü (APC) işlevine ve sıcaklık dengeleme devresine sahiptir.Verici, IEC60825 ve CDRH standartlarına göre 1. Sınıf göz güvenliğini karşılar.Alıcı, hava geçirmez şekilde paketlenmiş bir APD-TIA (trans-empedans amplifikatörü) ön amplifikatörüne ve LVPECL uyumlu diferansiyel çıkışlara sahip bir sınırlayıcı amplifikatöre sahiptir.LVTTL uyumlu bir Burst Packet Detect (SD) çıkışına sahiptir.Patlama paketini aldıktan sonra SD çıkışı yüksek olacaktır.

Modül, iletim gücü, lazer öngerilim akımı, modül sıcaklığı ve besleme gerilimi dahil olmak üzere çalışma koşulları ve durumu hakkında dijital tanılama bilgileri sağlar.Kalibrasyon ve alarm/uyarı eşik verileri yazılır ve dahili belleğe (EEPROM) kaydedilir.

SFP alıcı-verici modülü, en ünlü yönlendirici, anahtar, sunucu markaları altında örnekleme testi yaptı.

Çalışırken değiştirilebilir GPON SFP alıcı-verici, İnternet Servis Sağlayıcı (ISP) Gigabit Pasif Optik Ağ (GPON) iletişim bağlantıları ve diğer optik bağlantılar için idealdir.

Şartname

Özellikler

• Tek fiber çift yönlü veri bağlantıları asimetrik TX 2488Mbps/RX1244Mbps uygulaması
• 1490nm sürekli modlu DFB lazer verici ve 1310nm patlama modlu APD-TIA alıcısı

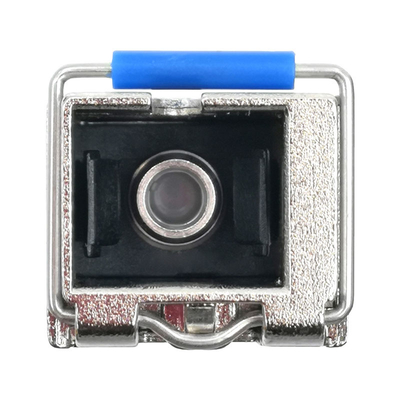

• SC/UPC Konnektörlü Küçük Form Faktörü Takılabilir paket
• 0 ila 70°C çalışma sıcaklığı
• Tek 3.3V güç kaynağı
• Dijital teşhis izleme arayüzü
• Giriş optik güç seviyesini izlemek için dijital patlama RSSI işlevi
• LVPECL uyumlu veri giriş/çıkış arayüzü
• LVTTL vericisi devre dışı bırakma kontrolü
• LVTTL verici lazer arıza alarmı
• Hızlı LVTTL alıcı Sinyal Algılama (SD) gösterge yanıtı
• Düşük EMI ve mükemmel ESD koruması
• Sınıf I lazer güvenlik standardı IEC-60825 uyumlu
• RoHS6 Uyumluluğu

Başvuru

• Gigabit özellikli Pasif Optik Ağlar (GPON)

standartlar

• SFP Çok Kaynaklı Sözleşme (MSA) SFF-8074i ile uyumludur
• ITU-T G.984.2 Değişiklik 1 ile uyumludur
• FCC 47 CFR Bölüm 15, B Sınıfı ile uyumludur
• 24 Haziran 2007 tarihli Lazer Bildirimi No. 50 uyarınca sapmalar dışında FDA 21 CFR 1040.10 ve 1040.11 ile uyumludur
• SFF-8472 ile uyumludur
• TR-NWT-000870 4.1 ESD duyarlılık sınıflandırması Sınıf2 ile uyumludur.
• Telcordia GR-468-CORE ile uyumlu

Sipariş Bilgileri- Gigaopto'nun GPON OLT SFP Serisi (DFB+APD SC Simplex)

uyumluluk

GIGAOPTO'nun tüm GTS-SGT21-20DCB SFP optik alıcı-verici modülleri açık kaynaklıdır ve dünya çapında popüler markaların cihazlarıyla tam uyumlu olacak şekilde kodlanabilir, örneğin HUAWEI MA5603T, HUAWEI MA5608T, HUAWEI MA5680T, HUAWEI MA5800T, ZTE ZXTEA10 C30010, ZTE , ZTE C600, Alcatel-Lucent 7360, Nokia 7360, C-DATA, VSOL, BDCOM.Ayrıntılı uyumluluk için lütfen aşağıdaki tabloya bakın, lütfen bizimle iletişime geçmekten çekinmeyin.
