Ürün ayrıntıları:
|
| Öğe adı: | GPON ONU Modülü | Ambalaj türü: | SFP / Sınıf B+ |
|---|---|---|---|
| Veri hızı: | 1.244G_Upstream / 2.488G_Downstream | Dalga boyu (TX/RX): | 1310nm/1490nm |
| Fiber Mesafesi: | 20km | bağlayıcı tipi: | LC APC Yuvası |
| anahtar kelimeler: | B+ Sınıfı GPON ONU SFP Alıcı-Verici LC/APC Yuvası | ||
| Vurgulamak: | B+ Sınıfı GPON SFP Alıcı-Verici,ONU GPON SFP Alıcı-Verici,Rx1490nm LC APC Alıcı-Verici |
||

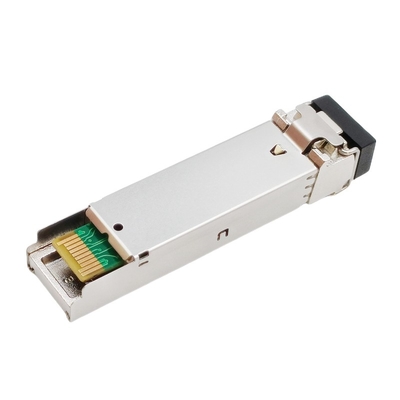

GPON ONU SFP Alıcı-Verici Modülü
B+ Sınıfı LC APC Konnektör Yuvası
Genel Uyumluluk, RoHS FCC CE REACH.
Tanım

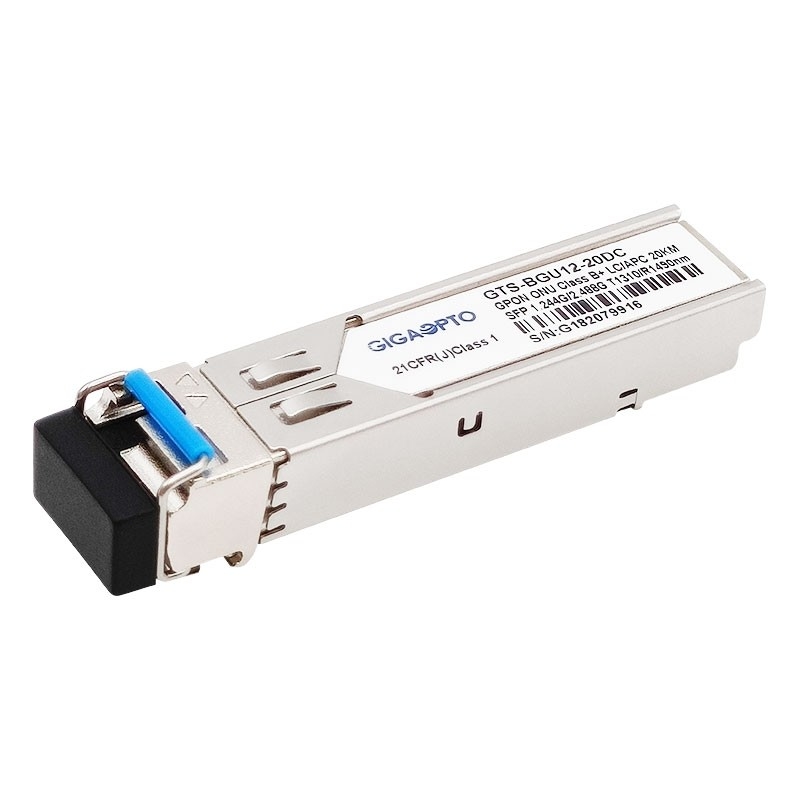

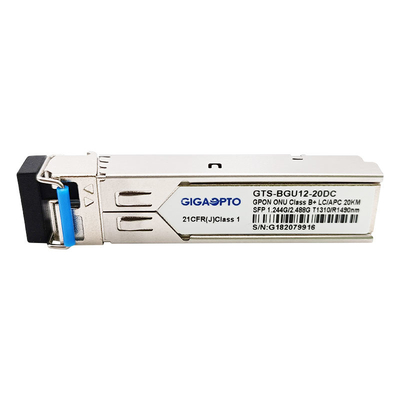

BuGTS-BGU12-20DCGPON ONU SFP Sınıf B+ alıcı-verici modülü, Gigabit özellikli Pasif Optik Ağ (GPON) iletimi için tasarlanmıştır.ITU-T G.984.2 standardı ve ITU-T G.984.2 Değişiklik-2006 tarafından belirtilen Sınıf B+ ODN uygulamasını tam olarak destekleyebilir.
Verici modülü 1310nm DFB lazer diyot kullanır ve IEC60825 ve CDRH sınıf 1 göz güvenliği ile tamamen uyumludur.APC fonksiyonları, çalışma sıcaklığında G.984.2 gereksinimine uygunluğu sağlamak için bir sıcaklık kompanzasyon devresi, veri girişleri ve AC veya DC kuplaj devresi içerir.
Alıcı bölümü, hermetik paketlenmiş 1550nm APD-TIA (trans-empedans amplifikatörlü APD) ve bir sınırlayıcı amplifikatör kullanır.APD, optik gücü elektrik akımına dönüştürür ve akım, trans-empedans amplifikatörü tarafından voltaja dönüştürülür.Diferansiyel DATA ve /DATA CML veri sinyalleri, sınırlayıcı yükseltici tarafından üretilir.APD-TIA, düşük geçiş filtresi aracılığıyla sınırlayıcı amplifikatöre AC bağlanmıştır.
Modül, iletim gücü, lazer öngerilim akımı, modül sıcaklığı ve besleme gerilimi dahil olmak üzere çalışma koşulları ve durumu hakkında dijital tanılama bilgileri sağlar.Kalibrasyon ve alarm/uyarı eşik verileri yazılır ve dahili belleğe (EEPROM) kaydedilir.
Şartname
| Ürün adı | GPON ONU SFP Alıcı-Verici | Tip | B+ Sınıfı |
| Paketleme Teknolojisi | SFP | Güç gerilimi | +3.3V |
| Konektör/Lehçe | LC APC | Kablo Bağlantı Uzunluğu | 20km |
| DOM/DDM | Destek | Ortam türü | G.652 SMF |
| Garanti | 3 yıl | Çalışma sıcaklığı | İletişim/End. |
| Veri Hızı Yukarı Akış | 1.244Gb/sn | Veri Hızı Aşağı Akış | 2.488Gb/sn |
| Merkez Dalga Boyu (TX) | 1310nm | Merkez Dalga Boyu (RX) | 1490nm |
| Güç dağılımı | < 1,0 W | Toplam Arz Akımı | 300mA (Maks) |
| Verici Tipi | DFB Lazer | Alıcı Tipi | APD |
| TX Ortalama Güç | +0.5~+5.0dBm | Alıcı Duyarlılığı | < -28.0dBm |
| yok olma oranı | > 9dB | Aşırı yükleme | >-8dBm |
| protokoller | MSA Uyumlu | ||
Özellikler
Başvuru
standartlar
Daha fazla GPON ONU SFP Alıcı-Vericisi için lütfen aşağıdaki forma bakın
GPON ONU Alıcı-Verici Serisi (Veri HızıTX-1.244G/RX-2.488G, Dalga Boyu:TX1310nm/RX1490nm, Class B+, DFB+APD)
| P/N | Form faktörü | Tx Gücü | Rx Hassasiyeti | Arayüz | Sıcaklık |
| GTF-SGU12-20DC | SFF 2x10 | 0,5~5.0dBm | -28.0dBm | SC/UPC | İletişim |
| GTF-SGU12-20DI | SFF 2x10 | 0,5~5.0dBm | -28.0dBm | SC/UPC | Ind. |
| GTF-UGU12-20DC | SFF 2x10 | 0,5~5.0dBm | -28.0dBm | SC/UPC Domuz Kuyruğu | İletişim |
| GTF-UGU12-20DI | SFF 2x10 | 0,5~5.0dBm | -28.0dBm | SC/UPC Domuz Kuyruğu | Ind. |
| GTF-AGU12-20DC | SFF 2x10 | 0,5~5.0dBm | -28.0dBm | SC/APC Pigtail | İletişim |
| GTF-AGU12-20DI | SFF 2x10 | 0,5~5.0dBm | -28.0dBm | SC/APC Pigtail | Ind. |
| GTS-SGU12-20DC | SFP | 0,5~5.0dBm | -28.0dBm | SC/UPC | İletişim |
| GTS-SGU12-20DI | SFP | 0,5~5.0dBm | -28.0dBm | SC/UPC | Ind. |
| GTS-PGU12-20DC | SFP | 0,5~5.0dBm | -28.0dBm | SC/APC | İletişim |
| GTS-PGU12-20DI | SFP | 0,5~5.0dBm | -28.0dBm | SC/APC | Ind. |
| GTS-BGU12-20DC | SFP | 0,5~5.0dBm | -28.0dBm | LC/APC | İletişim |
| GTS-BGU12-20DI | SFP | 0,5~5.0dBm | -28.0dBm | LC/APC | Ind. |
