Ürün ayrıntıları:
|
| Ürün adı: | GPON ONU/ONT Alıcı-Verici Modülü | Form Türü: | SFF 2x10 Sınıf B+ |
|---|---|---|---|
| Bit Hızı: | TX-1.244G/RX-2.488G | dalga boyu: | TX1310nm/RX1490nm |
| Kablo uzunluğu: | 20km | bağlayıcı: | SC/UPC örgüsü |
| DDMI: | Evet | anahtar kelimeler: | GPON ONU/ONT Sınıf B+ SFF 2x10 Alıcı-Verici SC/UPC pigtail Konnektör |
| Vurgulamak: | GPON ONU ONT,GPON Sınıf B+,SC UPC Alıcı-Verici |
||
GPON ONU/ONT Sınıf B+
Burst TX 1310nm 1.244G/ RX 1490nm 2.488G

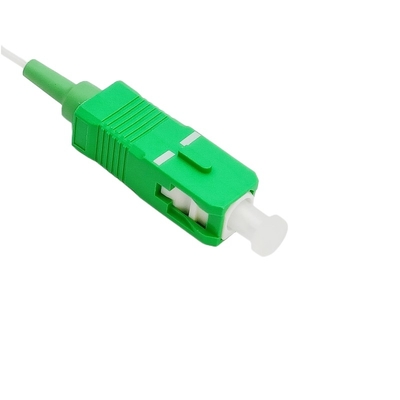

SC/UPC örgülü Konnektör
RoHS Uyumluluğu
Tanım

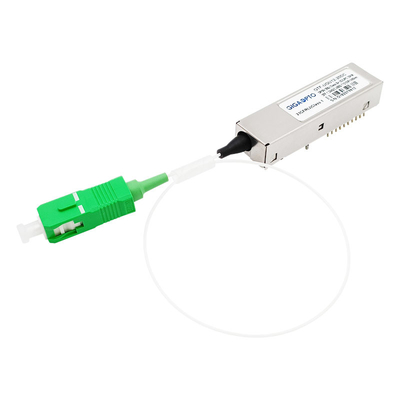

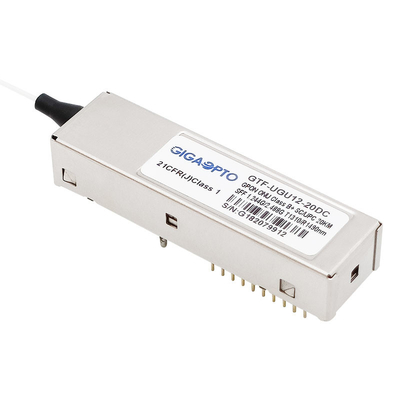

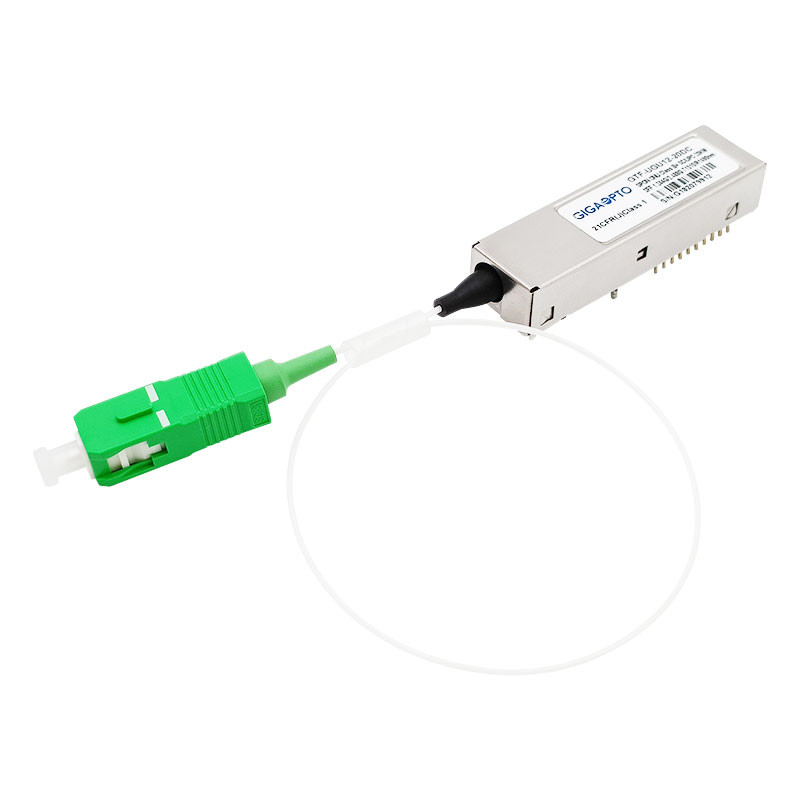

Bu GTF-UGU12-20DC Sınıf B+ GPON ONU/ONT SFF 2x10 SC UPC Pigtail alıcı-verici modülü, Gigabit özellikli Pasif Optik Ağ (GPON) iletimi için tasarlanmıştır.ITU-T G.984.2 standardı ve ITU-T G.984.2 Değişiklik-2006 tarafından belirtilen Sınıf B+ ODN uygulamasını tam olarak destekleyebilir.
GPON ONU/ONT SFP alıcı-verici, SC UPC helezon yuvası ile 2x10 küçük form faktörlü olarak paketlenmiştir.
Verici bölümü, çok küçük patlama etkinleştirme/devre dışı bırakma gecikme süresi gerçekleştirmek için tasarlanmış bir 1310nm DFB lazer ve entegre bir BM lazer sürücüsü kullanır.Lazer sürücüsü ayrıca, fırlatma optik gücünü ve sönme oranını sıcaklık ve yaşlanma üzerinde sabit tutmak için kullanılan dijital APC ve sıcaklık telafi devresini de içerir.
Alıcı bölümü, birbirine monte edilmiş entegre bir 1490nm APD fotodiyot ve ön yükseltici kullanır.Alıcı sinyal algılama durumunu (aktif yüksek) gösteren fonksiyona sahiptir.Entegre bir WDM bağlayıcı, 1490nm giriş ışığını ve 1310nm çıkış ışığını ayırabilir.
SFF-8472'de belirtildiği gibi dijital tanılama işlevleri mevcuttur.
Optik alıcı-verici bir EEPROM içerir.Alıcı-vericinin yeteneklerini, standart arayüzleri, üreticiyi ve diğer bilgileri tanımlayan karmaşık tanımlama bilgilerine erişim sağlar.
Şartname
| Ürün | GPON ONU/ONT Modülü | Seviye | B+ Sınıfı |
| Form Türü | SFF 2x10 | Güç gerilimi | +3.3V |
| bağlayıcı | SC UPC Domuz Kuyruğu | Maksimum Erişim | 20km |
| DDMI | Evet | Elyaf Türü | Tek modlu fiber |
| Garanti süresi | 3 yıl | Çalışma sıcaklığı | Standart 0~70°C/Endüstriyel -40~85°C |
| Hız (TX) | 1.244 Gb/sn | Hız (RX) | 2.488Gbps |
| Merkez Dalga Boyu (TX) | 1310nm | Merkez Dalga Boyu (RX) | 1490nm |
| Güç dağılımı | <1.0W | Toplam Akım | 300mA |
| verici | DFB | Alıcı | APD |
| TX Gücü (dBm) | +0.5~+5.0dBm | RX Hassasiyeti | < -28.0dBm |
| yok olma oranı | >10dB | Doygunluk Gücü | >-8dBm |
| protokoller | SFF 8472, RoHS,ITU-T G.984.2 | ||
Sipariş Bilgileri
| Parça Numarası | Özellikler | ||||
| paket | TX Seri Çekim Modu | Sıcaklık | Ulaşmak | DDM | |
| (°C) | (km) | ||||
| GTF-UGU12-20DCL | SFF 2x10 | Düşük Seviye Etkin TX | -5~70 | 20 | Y |
| GTF-UGU12-20DCH | SFF 2x10 | Yüksek Seviye Etkin TX | -5~70 | 20 | Y |
| GTF-UGU12-20DIL | SFF 2x10 | Düşük Seviye Etkin TX | -40~85 | 20 | Y |
| GTF-UGU12-20DIH | SFF 2x10 | Yüksek Seviye Etkin TX | -40~85 | 20 | Y |
Özellikler
Başvuru
standartlar
Paket Anahattı
Daha fazla GPON ONU SFP Alıcı-Vericisi için lütfen aşağıdaki forma bakın
GPON ONU Alıcı-Verici Serisi (Veri HızıTX-1.244G/RX-2.488G, Dalga Boyu:TX1310nm/RX1490nm, Class B+, DFB+APD)
| P/N | Form faktörü | Tx Gücü | Rx Hassasiyeti | Arayüz | Sıcaklık |
| GTF-SGU12-20DC | SFF 2x10 | 0,5~5.0dBm | -28.0dBm | SC/UPC | İletişim |
| GTF-SGU12-20DI | SFF 2x10 | 0,5~5.0dBm | -28.0dBm | SC/UPC | Ind. |
| GTF-UGU12-20DC | SFF 2x10 | 0,5~5.0dBm | -28.0dBm | SC/UPC Domuz Kuyruğu | İletişim |
| GTF-UGU12-20DI | SFF 2x10 | 0,5~5.0dBm | -28.0dBm | SC/UPC Domuz Kuyruğu | Ind. |
| GTF-AGU12-20DC | SFF 2x10 | 0,5~5.0dBm | -28.0dBm | SC/APC Pigtail | İletişim |
| GTF-AGU12-20DI | SFF 2x10 | 0,5~5.0dBm | -28.0dBm | SC/APC Pigtail | Ind. |
| GTS-SGU12-20DC | SFP | 0,5~5.0dBm | -28.0dBm | SC/UPC | İletişim |
| GTS-SGU12-20DI | SFP | 0,5~5.0dBm | -28.0dBm | SC/UPC | Ind. |
| GTS-PGU12-20DC | SFP | 0,5~5.0dBm | -28.0dBm | SC/APC | İletişim |
| GTS-PGU12-20DI | SFP | 0,5~5.0dBm | -28.0dBm | SC/APC | Ind. |
| GTS-BGU12-20DC | SFP | 0,5~5.0dBm | -28.0dBm | LC/APC | İletişim |
| GTS-BGU12-20DI | SFP | 0,5~5.0dBm | -28.0dBm | LC/APC | Ind. |
