Ürün ayrıntıları:
|
| İsim: | Cisco uyumlu alıcı-verici | dalga boyu: | 1550nm |
|---|---|---|---|
| Kablo İletimi: | 100KM | Optik Bütçe: | 24 dB |
| Arayüz: | LC dubleks | anahtar kelimeler: | Cisco SFP 10G ZR100 |
| Vurgulamak: | 100km Fiber Alıcı Modülü,1550nm Fiber Alıcı Modülü,Cisco Uyumlu SFP-10G-ZR100 |
||

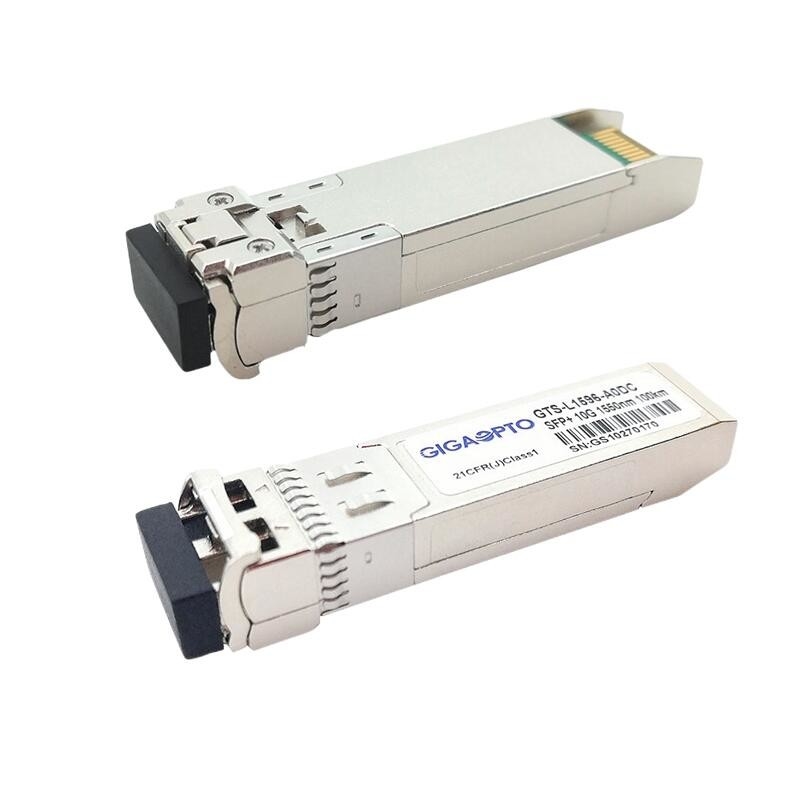

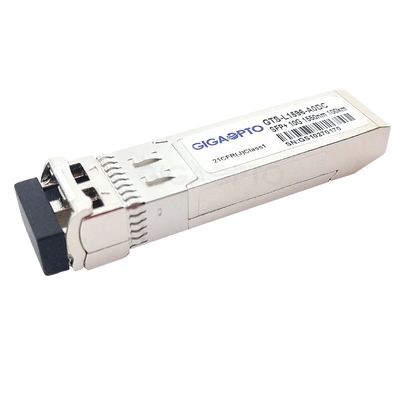

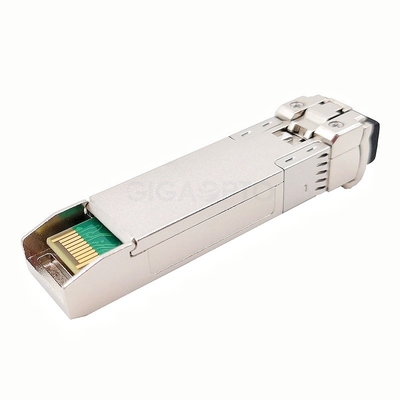

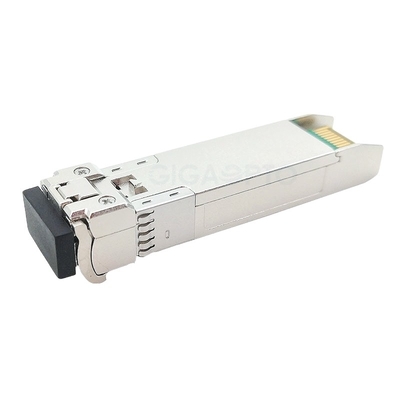

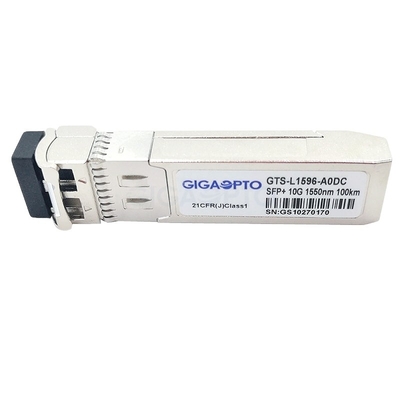

10GBAZe100 ZRkilometre1550nmCisco Uyumlu LifAlıcı-Verici ModülüİçinSFP-10G-ZR100
Cisco'nun AçıklamasıSFP 10G ZR100Fiber Alıcı-Verici Modülü
Bu Cisco SFP-10G-ZR100 uyumlu fiber alıcı-verici modülü, 1550 nm dalga boyunu kullanan Tek Modlu fiber üzerinden 100 km'ye kadar ultra uzun bir mesafeye kadar 10 Gigabit Ethernet bağlantıları için yüksek performanslı ve uygun maliyetli bir 10 Gb/s SFP+ eZR alıcı-verici modülüdür. .
Bu SFP-10G-ZR100 modülü, SFP+ MSA spesifikasyonları (SFF-8431, SFF-8432, SFF-8472), 10 Gigabit Ethernet spesifikasyonları (IEEE 802.3ae başına 10GBASE-ZR/ZW) ve 10G Fiber Kanal standartlarıyla uyumludur.Dijital teşhis izleme, SFF-8472'de belirtildiği gibi 2 kablolu seri arayüz aracılığıyla yapılabilir.
Bu SFP-10G-ZR, Cisco 3100 WS serisi, Cisco 4500 WS serisi, Cisco 4900 serisi, Cisco 5700 Air serisi, Cisco 6000, Cisco 6800 serisi, Cisco C6800 serisi gibi çok çeşitli Cisco ağ ekipmanlarıyla sorunsuz bir şekilde bağlantı kurabilir , Cisco Nexus 2000 serisi, Cisco Nexus 3000 serisi, Cisco Nexus 5000 serisi, Cisco Nexus 7000 serisi, Cisco Nexus 9000 serisi, Cisco WS-C2960S serisi, Cisco WS-C3560E serisi, Cisco UCS serisi vb.
ŞartnameCisco'nunSFP 10G ZR100Fiber Alıcı-Verici Modülü
| Uyumlu Marka | Cisco | P/N(Parça No.) | SFP-10G-ZR100 |
| SATICI | Gigaopto | Tip | 10 Gb/sn SFP+ |
| Dalgaboyu | 1550nm | Kablo Mesafesi | 100km |
| Verici | EML Lazer | Alıcı | APD |
| TX Çıkış Gücü | 1~5dBm | RX Hassasiyeti | <-25dBm |
| Enerji bütçesi | 26dB | Yok Olma Oranı | >8,2dB |
| Güç tüketimi | ≤1,8W | Aşırı yükleme | >-6dBm |
| DOM Desteği | Evet | Sıcaklık aralığı | 0 ila 70°C |
| OEM/ODM | Destekleniyor | Garanti | 3 yıl |
Uyarı: Uzun mesafeli alıcı-verici kısa mesafeli iletimde kullanıldığında, lütfen tabloya göre uygun zayıflatıcıyla eşleştirin.
| Mesafe | ≤ 10 km | ≤ 30 km | ≤ 50km |
| Zayıflatıcı | 12dB | 10dB | 5dB |
ÖzelliklerCisco'nunSFP 10G ZR100Fiber Alıcı-Verici Modülü
BaşvuruCisco'nunSFP 10G ZR100Fiber Alıcı-Verici Modülü
Elektriksel ve Optik ÖzelliklerCisco'nunSFP 10G ZR100Fiber Alıcı-Verici Modülü
| SFP-10G-ER100elektriksel özellikler | ||||||
| Parametre | Sembol | Min. | Tipik | Maksimum | Birim | Notlar |
| Toplam Besleme Akımı | BENCC | 300 | mA | |||
| Verici | ||||||
| Verici Diferansiyel Giriş Gerilimi | 180 | 1200 | mV | |||
| Tx_Fault Çıkış Gerilimi - Yüksek | VAH | 2.4 | Vcc | V | LVTTL | |
| Tx_Fault Çıkış Gerilimi - Düşük | VOL | 0 | 0,4 | V | LVTTL | |
| Tx_Giriş Gerilimini Devre Dışı Bırak - Yüksek | VİH | 2 | Vcc | V | LVTTL | |
| Tx_Disable Giriş Voltajı - Düşük | VIL | 0 | 0,8 | V | LVTTL | |
| Giriş Diferansiyel Empedansı | 90 | 100 | 110 | Ω | ||
| Alıcı | ||||||
| Alıcı Diferansiyel Çıkış Gerilimi | 300 | 850 | mV | |||
| LOS Çıkış Gerilimi - Yüksek | VAH | 2.4 | Vcc | V | LVTTL | |
| LOS Çıkış Gerilimi - Düşük | VOL | 0 | 0,4 | V | LVTTL | |
| Çıkış Diferansiyel Empedansı | 90 | 100 | 110 | Ω | ||
| SFP-10G-ER100Optik Verici Özellikleri | |||||||
| Parametre | Sembol | Min. | Tipik | Maksimum | Birim | Notlar | |
| Ortalama Çıkış Gücü | PDIŞARI | 1 | 5 | dBm | |||
| Merkez Dalga Boyu | λc | 1530 | 1550 | 1565 | nm | ||
| Spektral Genişlik(-20dB) | ∆λ | 1 | nm | ||||
| Yan Mod Bastırma Oranı | SMSR | 30 | dB | ||||
| Yok Olma Oranı | Acil servis | 8.2 | dB | ||||
| Bağıl Yoğunlukta Gürültü | RİN | -128 | dB/Hz | ||||
| Optik Yükseliş/Düşüş Süresi | TR/TF | 28 | 50 | not | |||
| Verici ve Dağılma Cezası | TDP | 2 | dB | ||||
| Verici KAPALI Güç | PKAPALI | -30 | dBm | ||||
| Çıkış Göz Şeması | IEEE802.3ae ile uyumludur | ||||||
| Optik Alıcı Özellikleri | |||||||
| Parametre | Sembol | Min. | Tipik | Maksimum | Birim | Notlar | |
| Merkez Dalga Boyu | λc | 1260 | 1610 | nm | |||
| Alıcı Duyarlılığı | PYOU ARE | -25 | dBm | 1 | |||
| Giriş Doygunluk Gücü (Aşırı Yük) | PDOYGUNLUK | -6 | dBm | ||||
| Alıcı Yansıması | -12 | dB | |||||
| LOS İddiasını Kaldırma Düzeyi | KAYIP | -26 | dBm | ||||
| LOS Onay Düzeyi | LOSA | -38 | dBm | ||||
| LOS histerezisi | HYS | 0,5 | 6 | dB | |||
Not 1.PRBS2 ile ölçülmüştür31-1 desen, @10,3125Gbps, ER=8,2dB, BER=1x10-12.
Paket ÖzetiCisco'nunSFP 10G ZR100Fiber Alıcı-Verici Modülü
Boyutlar milimetre cinsindendir.Aksi belirtilmedikçe tüm boyutlar ±0,1 mm'dir.(Birim: mm)
SSS
Q: Ticaret şirketi veya üretici misiniz??
Biz orijinal üreticiyiz.OEM/ODM işi yapabiliriz.Firmamız ağırlıklı olarak SFP Alıcı-Verici üretmektedir.
Q:Ana ürünleriniz nelerdir?
PON, SFP, SFP+, SFP28, QSFP+, QSFP28, CFP/CFP2/CFP4, FC, Video SFP, 1x9, XFP, x2, Xenpak, SFF optik alıcı-verici serisinin yanı sıra Aktif Optik Kablo, Doğrudan Bağlantı Kablosu, OSA ve benzeri Açık.vesaire.
Q: Neden seçtinGigaOpto?
1. Hızlı teslimat ve olağanüstü hizmetler
2. Rekabetçi satış fiyatları
3. OEM ve ODM işbirliğinde zengin deneyim
4. Üretim için %100 yeni malzemeler ve %100 güvenilir kalite
Q: Nasıl güvenebilirsin?Akalite yok?
GigaOpto, mükemmel bir kalite yönetim sistemi ile müşterilerine güvenilir ve kaliteli hizmet sunma konusunda zengin deneyime sahiptir; tüm ürünlerimiz sevkiyattan önce %100 test edilmiştir.
Q:Garanti ne olacak?bununCiscoSFP 10G ZR100Fiber Alıcı-Verici Modülü?
Yeni ürünler için 3 yıl garanti ve ömür boyu teknik destek.
Q: Örnek sipariş alabilir miyim?MOQ'unuz nedir?bunun içinCiscoSFP 10G ZR100Fiber Alıcı-Verici Modülü?
Evet, testiniz ve kalitenizi kontrol etmek için örnek bir sipariş mevcuttur.Karışık numuneler kabul edilebilir, MOQ'umuz sadece tek parçadır.
Q:Kendi logomuzu, etiketimizi ve paketimizi kullanabilir miyim?bunun üzerindeCiscoSFP 10G ZR100Fiber Alıcı-Verici Modülü?
Evet, kendi markanızı oluşturan 3. taraf alıcı-vericileri pazarlamanıza yardımcı olabiliriz
OEM özelleştirmesi: LOGO'nuz (Etiketleme);P/N'niz (Etiketleme);S/N'niz (Etiketleme);
EEPROM bilgileri: Satıcı adı: bilgilerinizi özelleştirilmiştir;P/N: bilgilerinizi özelleştirdik;S/N: bilgilerinizi özelleştirdik.
Q:Nedir?ödeme koşullarınızbunun içinCiscoSFP 10G ZR100Fiber Alıcı-Verici Modülü?
T/T, Western Union, Paypal, L/C vb. kabul ediyoruz. Numuneler için: %100 ödeme.Resmi sipariş: %30 depozito olarak, %70 bakiye sevkiyattan önce ödenir.Gigaopto, düzenli müşterilerle veya özel büyük siparişleri veya ürünleri olan müşterilerle daha esnek şartlar üzerinde anlaşmaya varabilir.
Q:Malları nasıl gönderiyorsunuz ve gelmesi ne kadar sürer??
Genellikle DHL, UPS, FedEx veya TNT ile gönderim yapıyoruz.Genellikle gelmesi 3-5 gün sürer.
