Ürün ayrıntıları:
|
| Ürün adı: | EPON ONU SFF 2x10 | Form faktörü: | SFF |
|---|---|---|---|
| Veri hızı: | 1.25 Gb/sn | dalga boyu: | TX1310nm/RX1490nm |
| Maksimum uzaklık: | 20km | bağlayıcı: | SC/UPC |
| verici tipi: | FP | Güç tüketimi: | <1W |
| anahtar kelimeler: | SFF 1.25G EPON, ONU PX20 2X10, GEPON ONU Optik Modül | ||
| Vurgulamak: | TX1310nm EPON SFF Modülü,DDM EPON SFF Modülü,RX1490nm SC UPC Modülü |
||

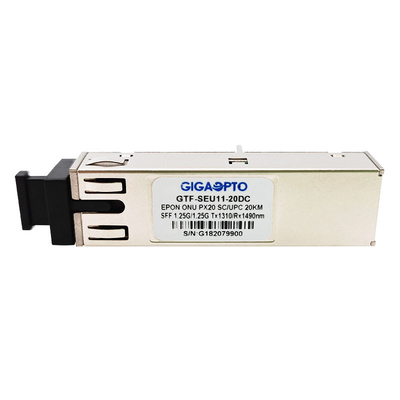

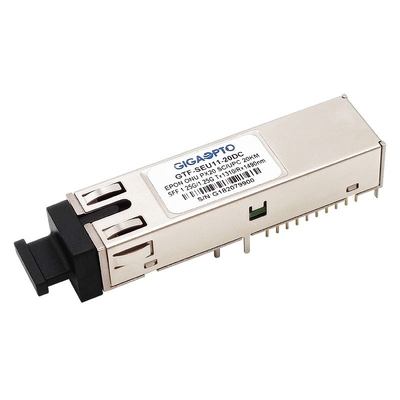

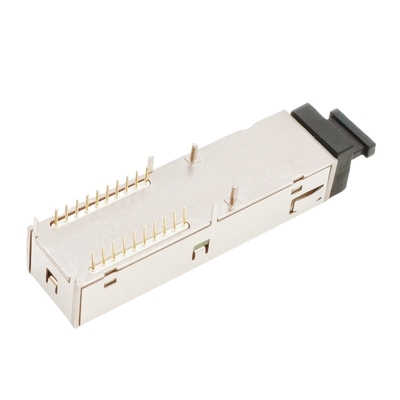

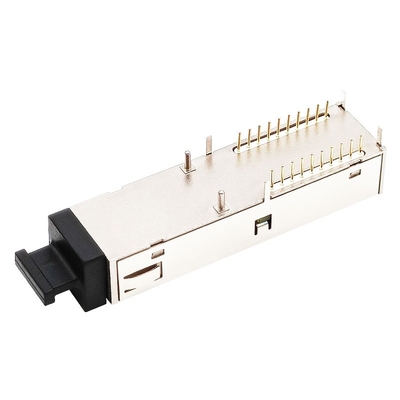

GEPON ONU PX20 SFF 2x10 SC/UPC Yuva Patlaması 1310nm-TX/1490nm-RX 1.25G DDM Alıcı-Verici Modülü
Tanım
GIGAOPTO'nun GTF-SEU11-20DC çift yönlü alıcı-vericisi, 1310nm 1.25Gbps patlama modu vericisi ve 1490nm 1.25Gbps sürekli mod alıcısı kullanan tek fiber iletişim için yüksek performanslı bir modüldür.IEEE Std 802.3ahTM -2004 için Optik Ağ Birimidir (ONU).Optik alıcı-verici, Çok Kaynaklı Anlaşma (MSA) Küçük Form Faktörü (SFF) 2x10 ayak izi ile uyumludur.
Verici bir FP lazer diyotu kullanır ve IEC60825 ve CDRH sınıf 1 göz güvenliği ile tamamen uyumludur.Alıcı bölümü, hermetik paketlenmiş bir PIN-TIA (trans-empedans amplifikatörlü PIN) ve bir sınırlayıcı amplifikatör kullanır.
Şartname
| Ambalajlama | EPON ONU SFF 2x10 | Veri Hızı (Gbps) | 1.25Gbps/1.25Gbps |
| Arayüz Türleri | SC/UPC | Maks.Mesafe | 20km |
| Dijital Teşhis İzleme | EVET | Elyaf Türü | Tek Modlu Fiber |
| Garanti | 3 yıl | Sıcaklık |
Ticari -5 ila 70°C Endüstriyel -40 ila 85 °C |
| Merkez Dalga Boyu | TX1310nm RX1490nm | Güç kaynağı gerilimi | 3.3V |
| Güç tüketimi | <1W | Akım | 300mA |
| Lazer Çeşitleri | FP | Fotoğraf dedektörü | TOPLU İĞNE |
| Optik Çıkış Gücü | 0 ila 4dBm | Duyarlılık | <-27dBm |
| yok olma oranı | >9dB | Doymuş Optik Güç | >-3dBm |
| protokoller | MSA, SFF-8472, IEEE-802.3ah | ||
Özellikler
Başvuru
standartlar
Sipariş Bilgileri
| P/N | Tanım | Veri Hızı (Gb/sn) | Dalga boyu (nm) | Sınıf | bağlayıcı | Sıcaklık |
| GTF-SEU11-20DC |
EPON ONÜ SFF 2x10 |
Tx1,25/Rx1,25 | Tx1310/Rx1490 | PX20 | SC/UPC Yuvası | -5~70°C; |
| GTF-SEU11-20DI |
EPON ONÜ SFF 2x10 |
Tx1,25/Rx1,25 | Tx1310/Rx1490 | PX20 | SC/UPC Yuvası | -40~85°C |
| GTF-UEU11-20DC |
EPON ONÜ SFF 2x10 |
Tx1,25/Rx1,25 | Tx1310/Rx1490 | PX20 | SC/UPC Domuz Kuyruğu | -5~70°C; |
| GTF-UEU11-20DI |
EPON ONÜ SFF 2x10 |
Tx1,25/Rx1,25 | Tx1310/Rx1490 | PX20 | SC/UPC Domuz Kuyruğu | -40~85°C |
| GTF-AEU11-20DC |
EPON ONÜ SFF 2x10 |
Tx1,25/Rx1,25 | Tx1310/Rx1490 | PX20 | SC/APC Pigtail | -5~70°C; |
| GTF-AEU11-20DI |
EPON ONÜ SFF 2x10 |
Tx1,25/Rx1,25 | Tx1310/Rx1490 | PX20 | SC/APC Pigtail | -40~85°C |
| GTS-SEU11-20DC | EPON ONU SFP | Tx1,25/Rx1,25 | Tx1310/Rx1490 | PX20 | SC/UPC Yuvası | -5~70°C; |
| GTS-SEU11-20DI | EPON ONU SFP | Tx1,25/Rx1,25 | Tx1310/Rx1490 | PX20 | SC/UPC Yuvası | -40~85°C |
| GTS-BEU11-20DC | EPON ONU SFP | Tx1,25/Rx1,25 | Tx1310/Rx1490 | PX20 | LC/APC Yuvası | -5~70°C; |
| GTS-BEU11-20DI | EPON ONU SFP | Tx1,25/Rx1,25 | Tx1310/Rx1490 | PX20 | LC/APC Yuvası | -40~85°C |
Pin Tanımı
Tipik Uygulama Devresi
TX DC Çifti:
TX AC Çifti:
