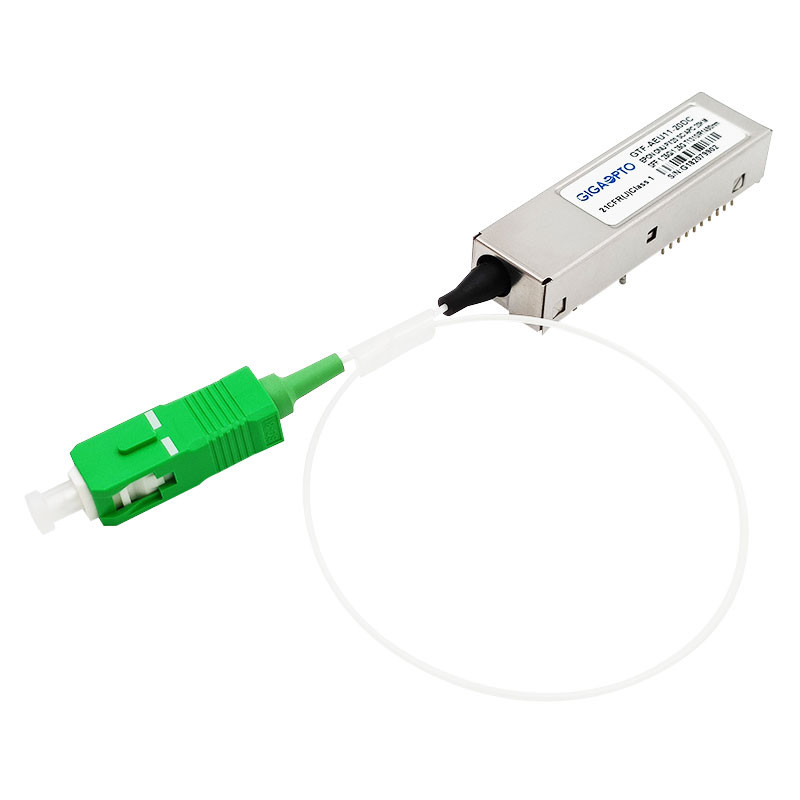

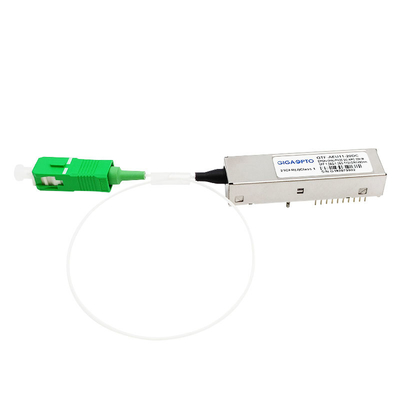

EPON ONU SFF 2x10 PX20 SC APC Alıcı-Verici Modülü TX1310nm RX1490nm 1.25G

GEPON ONU PX20 SFF 2x10 SC/APC Pigtail Burst TX1310nm/RX1490nm 1.25G 20km SMF Alıcı-Verici Modülü

Tanım

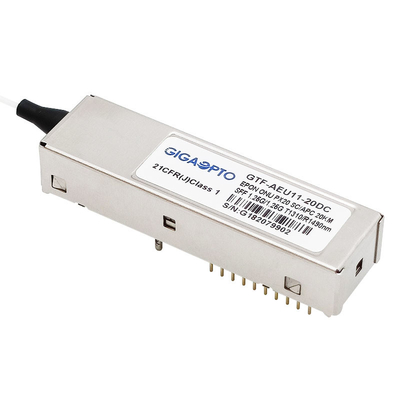

GIGAOPTO'nun GTF-AEU11-20DC SFF'si (Küçük Form Faktörü), 2×10 pin çıkışlı, 1250Mbps hızında ve SC/APC pigtail optik arabirimi kullanan kaynaklı küçük paket optik alıcı-vericidir.Alıcı-verici, IEEE802.3ah-2004 1000BASE-PX20 uygulamaları için Optik Ağ Birimidir (ONU).1310nm burst modlu verici ve 1490nm sürekli modlu alıcı kullanarak tek fiberde 1.25Gbps veri bağlantısı için yüksek performanslı bir modüldür.

Verici modülü bir FP lazer diyot kullanır ve IEC60825 ve CDRH sınıf 1 göz güvenliği ile tamamen uyumludur.APC fonksiyonları, çalışma sıcaklığında IEEE802.3 ahTM - 2004 gerekliliklerine uygunluğu sağlamak için bir sıcaklık kompanzasyon devresi, veri girişleri ve AC veya DC kuplaj devresi içerir.Alıcı bölümü, hermetik paketlenmiş bir PIN-TIA (trans-empedans amplifikatörlü PIN) ve bir sınırlayıcı amplifikatör kullanır.PIN, optik gücü elektrik akımına dönüştürür ve akım, trans-empedans amplifikatörü tarafından voltaja dönüştürülür.

Şartname

Özellikler

• Simetrik 1,25 Gb/sn yukarı akış ve 1,25 Gb/sn aşağı akış ile tek fiber çift yönlü veri bağlantıları
• FP lazerli 1310nm patlama modlu verici
• PIN-TIA'lı 1490nm sürekli modlu alıcı
• Dijital Teşhis İzleme Fonksiyonu (DDM)

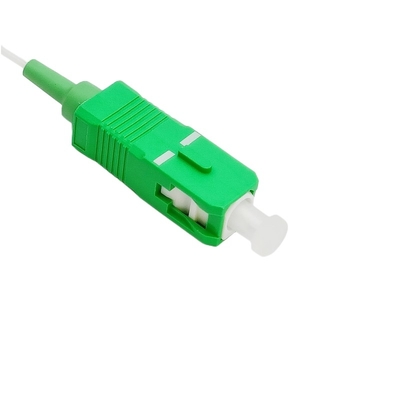

• SC/APC örgülü 2X10 SFF paketi
• Tek 3.3V güç kaynağı
• LVTTL arayüzü mantık seviyesi
• Patlama sinyali girişi için LVTTL
• Alıcı sinyal kaybı algılama göstergesi için LVTTL
• Düşük EMI ve mükemmel ESD koruması
• IEC60825 Sınıf I ile uyumlu
• Çalışma durumu sıcaklığı:Ticari: -5°C~70°C;Endüstriyel: -40°C~85°C
• RoHS6 Uyumlu

Başvuru

• Gigabit Ethernet Pasif Optik Ağlar (GEPON)–ONU tarafı
• FTTx
• Diğer Optik Bağlantılar

standartlar

• SFP Çok Kaynaklı Sözleşme (MSA) SFF-8074i ile uyumludur
• IEEE 802.3ah ile uyumludur
• FCC 47 CFR Bölüm 15, B Sınıfı ile uyumludur
• 24 Haziran 2007 tarihli Lazer Bildirimi No. 50 uyarınca sapmalar dışında FDA 21 CFR 1040.10 ve 1040.11 ile uyumludur
• SFF-8472 ile uyumludur
• TR-NWT-000870 4.1 ESD duyarlılık sınıflandırması Sınıf 2 ile uyumludur.
• Telcordia GR-468-CORE ile uyumlu

Sipariş Bilgileri
