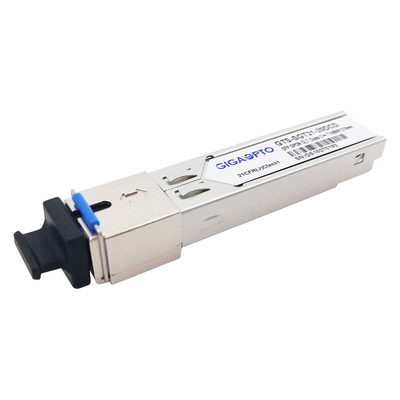

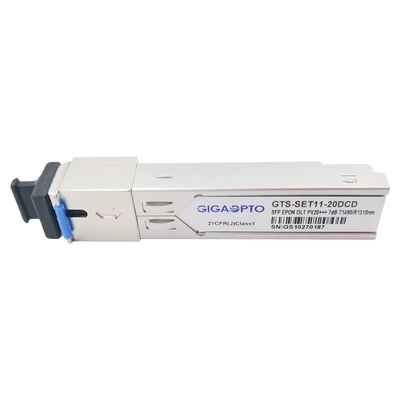

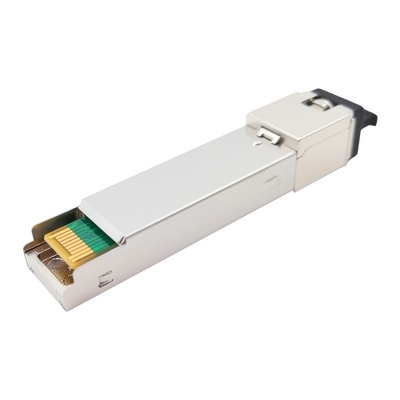

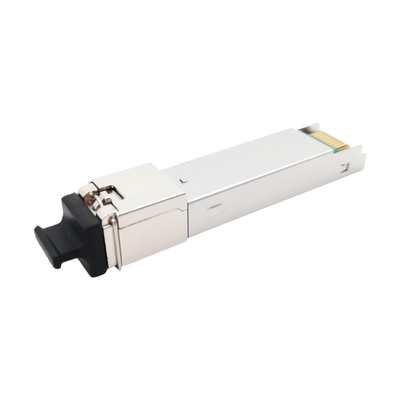

OLT SFP EPON Px20+++ PX40 7dBm SFP 1.25G TX1490nm/RX1310nm 20km Alıcı-Verici Modülü

Sertifika
Çin Shenzhen Gigaopto Technology Co., Ltd. Sertifikalar
Çin Shenzhen Gigaopto Technology Co., Ltd. Sertifikalar
Ben sohbet şimdi

OLT SFP EPON Px20+++ PX40 7dBm SFP 1.25G TX1490nm/RX1310nm 20km Alıcı-Verici Modülü

OLT SFP EPON Px20+++ PX40 7dBm SFP 1.25G TX1490nm/RX1310nm 20km Alıcı-Verici Modülü
OLT SFP EPON Px20+++ PX40 7dBm SFP 1.25G TX1490nm/RX1310nm 20km Transceiver Module
OLT SFP EPON Px20+++ PX40 7dBm SFP 1.25G TX1490nm/RX1310nm 20km Alıcı-Verici Modülü OLT SFP EPON Px20+++ PX40 7dBm SFP 1.25G TX1490nm/RX1310nm 20km Alıcı-Verici Modülü OLT SFP EPON Px20+++ PX40 7dBm SFP 1.25G TX1490nm/RX1310nm 20km Alıcı-Verici Modülü OLT SFP EPON Px20+++ PX40 7dBm SFP 1.25G TX1490nm/RX1310nm 20km Alıcı-Verici Modülü OLT SFP EPON Px20+++ PX40 7dBm SFP 1.25G TX1490nm/RX1310nm 20km Alıcı-Verici Modülü

Büyük resim :  OLT SFP EPON Px20+++ PX40 7dBm SFP 1.25G TX1490nm/RX1310nm 20km Alıcı-Verici Modülü

Ürün ayrıntıları:
Menşe yeri: Shenzhen Çin
Marka adı: GIGAOPTO
Sertifika: CE, FCC, ROHS, ISO9001, ISO14000, MSDS, REACH, CP65, TUV, UL
Model numarası: GTS-SET11-20DCD
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1 parça
Fiyat: negotiable
Ambalaj bilgileri: Tek Paket, Tepsi başına 10 veya 20 adet, kutu başına 30 veya 50 veya 100 adet, karton başına 400 vey
Teslim süresi: 1-5 iş günü
Ödeme koşulları: T/T, Batı Birliği
Yetenek temini: 50.000 adet / ay

OLT SFP EPON Px20+++ PX40 7dBm SFP 1.25G TX1490nm/RX1310nm 20km Alıcı-Verici Modülü

Açıklama
Ürün adı: EPON OLT SFP Form faktörü: SFP
Veri hızı: 1,25 Gb/sn dalga boyu: TX1490nm/RX1310nm
Maksimum uzaklık: 20km bağlayıcı: SC/UPC
verici tipi: DFB Alıcı Tipi: Patlama APD'si
anahtar kelimeler: SFP EPON OLT PX20+++, GEPON SFP OLT 7dBm Optik Modül
Vurgulamak:

SFP 20km

,

PX40 Alıcı-Verici Modülü

,

gepon sfp PX20+++ 20km 7dBm

GEPON OLT PX20+++ PX40 +7dBm Optik Alıcı-Verici SFP 1.25G TX1490nm/RX1310nm 20km SC SMF DDM





Tanım



GIGAOPTO'nun GTS-SET11-20DCD'si, 1490nm sürekli modlu verici ve 1310nm patlama modlu alıcı kullanan tek fiber iletişim için yüksek performanslı bir alıcı-verici modülüdür.IEEE802.3ah-2004 1000BASE-PX20 gereksinimlerini karşılamak ve optik hat terminali (OLT) uygulamaları hedefini karşılamak üzere tasarlanmıştır.

Modül, iletim gücü, lazer öngerilim akımı, modül sıcaklığı ve besleme gerilimi dahil olmak üzere çalışma koşulları ve durumu hakkında dijital tanılama bilgileri sağlar.Kalibrasyon ve alarm/uyarı eşik verileri yazılır ve dahili belleğe (EEPROM) kaydedilir.Bellek haritası SFF-8472 ile uyumludur.

Düşük güç tüketimine sahip, çalışırken takılabilir OLT SFP alıcı-verici, İnternet Servis Sağlayıcı (ISP) PON uygulamaları ve diğer optik bağlantılar için mükemmel bir çözümdür.





Şartname



BiçimTip EPON OLT SFP Veri Hızı (Gbps) 1.25 Gb/sn
Optik Konektör SC/UPC Mesafe 20km
DDM Desteklenen Elyaf Türü Tek Modlu Fiber
Garanti 3 yıl Sıcaklık -5 ila 70°C
Merkez Dalga Boyu TX1490nm/RX1310nm Güç kaynağı gerilimi 3.3V
Güç tüketimi <1,65W Besleme Akımı 500mA
Lazer Tipi DFB PD Tipi Patlama APD'si
TX Gücü +7 ila +10dBm RX Hassasiyeti <-33dBm
yok olma oranı >9dB RX Doygunluğu >-6dBm
protokoller IEEE 802.3ah, Telcordia GR-468-CORE, SFF-8472, SFF-8074i





Özellikler



  • Tek fiber çift yönlü veri bağlantıları asimetrik TX1250Mbps/RX1250Mbps uygulaması
  • 1490nm sürekli modlu DFB lazer verici ve 1310nm patlama modlu APD-TIA alıcısı
  • SC/UPC konektörlü Küçük Form Faktörü Takılabilir paket
  • Tek 3.3V güç kaynağı
  • Dahili olarak kalibre edilmiş modda DDMI işlevi mevcuttur
  • Giriş optik güç seviyesini izlemek için dijital patlama RSSI işlevi
  • LVPECL uyumlu veri giriş/çıkış arayüzü
  • LVTTL vericisi devre dışı bırakma kontrolü
  • LVTTL verici lazer arıza alarmı
  • Düşük EMI ve mükemmel ESD koruması
  • Uluslararası Sınıf 1 lazer güvenlik sertifikalı
  • Çalışma sıcaklığı aralığı:Ticari: -5°C~70°C;Endüstriyel: -40°C~85°C
  • RoHS6 Uyumluluğu





Başvuru



  • Gigabit Ethernet Pasif Optik Ağlar (GEPON)
  • Diğer Optik Bağlantılar





standartlar



  • SFP Çok Kaynaklı Sözleşme (MSA) SFF-8074i ile uyumludur
  • IEEE 802.3ah ile uyumludur
  • FCC 47 CFR Bölüm 15, B Sınıfı ile uyumludur
  • 24 Haziran 2007 tarihli Lazer Bildirimi No. 50 uyarınca sapmalar dışında FDA 21 CFR 1040.10 ve 1040.11 ile uyumludur
  • SFF-8472 ile uyumludur
  • TR-NWT-000870 4.1 ESD duyarlılık sınıflandırması Sınıf 2 ile uyumludur.
  • Telcordia GR-468-CORE ile uyumlu





Sipariş Bilgileri



Parça Numarası Tanım Veri Hızı (Gbps) Dalga boyu (nm) Sınıf Bağlantı Tx/Rx Tipi Sıcaklık
GTS-SET11-20DCB EPON OLT SFP T1.25/R1.25 T1490/R1310 PX20+ SC DFB/APD C
GTS-SET11-20DIB EPON OLT SFP T1.25/R1.25 T1490/R1310 PX20+ SC DFB/APD ben
GTS-SET11-20DCC EPON OLT SFP T1.25/R1.25 T1490/R1310 PX20++ SC DFB/APD C
GTS-SET11-20DIC EPON OLT SFP T1.25/R1.25 T1490/R1310 PX20++ SC DFB/APD ben
GTS-SET11-20DCD EPON OLT SFP T1.25/R1.25 T1490/R1310

PX20+++

7dBm

SC DFB/APD C
GTS-SET11-20DID EPON OLT SFP T1.25/R1.25 T1490/R1310

PX20+++

7dBm

SC DFB/APD ben
GTS-SET11-20DCE EPON OLT SFP T1.25/R1.25 T1490/R1310 PX20+++ 9dBm SC DFB/APD C
GTS-SET11-20DIE EPON OLT SFP T1.25/R1.25 T1490/R1310 PX20+++ 9dBm SC DFB/APD ben





uyumluluk


Her Gigaopto'nun optik alıcı-vericisi, birlikte çalışabilirliği doğrulamak için ana cihazda test edilir ve belirtilen cihazda 3 yıllık garanti ile %100 tam uyumluluk sözü veriyoruz.Bunun için (EPON OLT PX20+++ 7dBm PX40 SFP 1.25G T1490/R1310), lütfen P/N yazışma tablosuna bakın.Daha fazla uyumlulukla ilgileniyorsanız, her zaman bizimle iletişime geçebilirsiniz.

Uyumlu Marka Uyumlu Parça Numarası Uyumlu Marka Uyumlu Parça Numarası
GIGAOPTO GTS-SET11-20DCC Broadex D44355-SSCD





Pin Tanımı



OLT SFP EPON Px20+++ PX40 7dBm SFP 1.25G TX1490nm/RX1310nm 20km Alıcı-Verici Modülü 0





Tipik Uygulama Devresi



OLT SFP EPON Px20+++ PX40 7dBm SFP 1.25G TX1490nm/RX1310nm 20km Alıcı-Verici Modülü 1





Paket Anahattı
Boyutlar milimetre cinsindendir.Aksi belirtilmedikçe tüm boyutlar ±0,2 mm'dir.(Birim: mm)



OLT SFP EPON Px20+++ PX40 7dBm SFP 1.25G TX1490nm/RX1310nm 20km Alıcı-Verici Modülü 2
