Ürün ayrıntıları:
|
| Ürün adı: | Cisco uyumlu alıcı-verici | Veri hızı: | 10.3125Gbps |
|---|---|---|---|
| dalga boyu: | 1270~1610NM | Bulaşma: | 10KM |
| Optik Bütçe: | 10 dB | Başvuru: | veri merkezi, 10G Ethernet |
| Vurgulamak: | 1610nm Cisco Optik Alıcı-Vericiler,SMF Cisco Optik Alıcı-Vericiler,10km CISCO Uyumlu Alıcı-Vericiler |
||

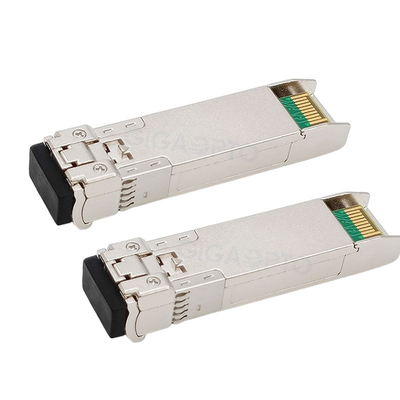

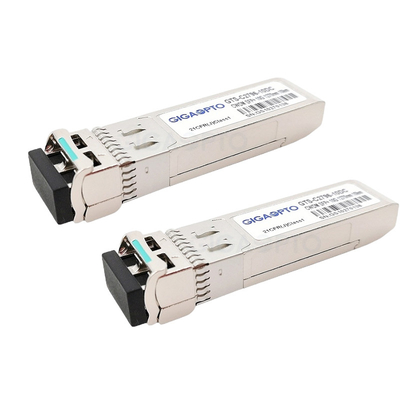

10 Gb/sn SFP+ 1270~1610nmCisco UyumluOptik Alıcı-VericirsSMF 10kmiçinCWDM-SFP10G-xx-10
10G SFP+ CWDM LR (1270~1610)nm Serisinin Ürün Açıklaması
Bu çalışır durumda takılabilir 10 Gbps Cisco CWDM-SFP10G-xx-10 uyumlu alıcı-verici, çok katlı optik ağlar için yüksek kapasiteli, yüksek bant genişliğine sahip iletişim çözümleri sağlar.Bu CWDM SFP+ alıcı-verici modülü, çift telli tek modlu fiber üzerinden 10 km'ye kadar 10 Gigabit Ethernet bağlantısı için tasarlanmıştır.
Çift yönlü LC optik konnektörde son derece güvenilir bir CWDM DFB vericisi ve PIN fotoğraf dedektörü bulunur.Her biri 20 nm olan 1270 nm'den 1610 nm'ye kadar 18 merkez dalga boyu mevcuttur.10 dB'lik garantili minimum optik bağlantı bütçesi sunulmaktadır.
CWDM-SFP10G-xx-10 alıcı-verici, SFF-8431, SFF-8432 ve IEEE 802.3ae 10GBASE-LR ve 10G Fiber Kanal ile uyumludur.Dijital teşhis fonksiyonları, SFF-8472'de belirtildiği gibi 2 kablolu seri arayüz aracılığıyla kullanılabilir.
Fonksiyonel Özellikler
| Uyumlu Marka | Cisco | P/N(Parça No.) | CWDM-SFP10G-xx-10 |
| SATICI | Gigaopto | Veri Hızı (Gbps) | 10,3 Gb/sn |
| Dalgaboyu | 1270nm~1610nm | Ulaşmak | 10km |
| Arayüz | Çift LC | Ortam türü | G.652 SMF |
| Verici | CWDM DFB | Alıcı | TOPLU İĞNE |
| Gerilim Beslemesi | 3.3V | Rx Hassasiyeti | <-14,4dBm |
| TX Çıkış Gücü (dBm) | -6~+0.5dBm | Doygunluk Giriş Gücü | <0,5 dBm |
| Güç bütçesi (dB) | 8,4 dB | Yok Olma Oranı | >3,5 dB |
| Güç dağılımı | <1,0W | Sıcaklık | 0 ila 70°C (32 ila 158°F) |
| DOM/DDM | Destek | OEM/ODM | Destekleniyor |
Sipariş Bilgileri
| Parça Numarası | Tanım | CWDM/CH | Erişim (KM) | Bağlayıcı | Mandal Rengi |
| CWDM-SFP10G-1270-10 | SFP+ 10Gbps Cisco CWDM LR | 1270nm | 10km | LC Dubleks | Açık mor |
| CWDM-SFP10G-1290-10 | SFP+ 10Gbps Cisco CWDM LR | 1290nm | 10km | LC Dubleks | Gökyüzü mavi |
| CWDM-SFP10G-1310-10 | SFP+ 10Gbps Cisco CWDM LR | 1310nm | 10km | LC Dubleks | Sarı yeşil |
| CWDM-SFP10G-1330-10 | SFP+ 10Gbps Cisco CWDM LR | 1330nm | 10km | LC Dubleks | Sarı Toprak Boyası |
| CWDM-SFP10G-1350-10 | SFP+ 10Gbps Cisco CWDM LR | 1350nm | 10km | LC Dubleks | Pembe |
| CWDM-SFP10G-1370-10 | SFP+ 10Gbps Cisco CWDM LR | 1370nm | 10km | LC Dubleks | Bej |
| CWDM-SFP10G-1390-10 | SFP+ 10Gbps Cisco CWDM LR | 1390nm | 10km | LC Dubleks | Beyaz |
| CWDM-SFP10G-1410-10 | SFP+ 10Gbps Cisco CWDM LR | 1410nm | 10km | LC Dubleks | Gümüş |
| CWDM-SFP10G-1430-10 | SFP+ 10Gbps Cisco CWDM LR | 1430nm | 10km | LC Dubleks | Siyah |
| CWDM-SFP10G-1450-10 | SFP+ 10Gbps Cisco CWDM LR | 1450nm | 10km | LC Dubleks | Sarı portakal |
| CWDM-SFP10G-1470-10 | SFP+ 10Gbps Cisco CWDM LR | 1470nm | 10km | LC Dubleks | Gri |
| CWDM-SFP10G-1490-10 | SFP+ 10Gbps Cisco CWDM LR | 1490nm | 10km | LC Dubleks | Volet |
| CWDM-SFP10G-1510-10 | SFP+ 10Gbps Cisco CWDM LR | 1510nm | 10km | LC Dubleks | Mavi |
| CWDM-SFP10G-1530-10 | SFP+ 10Gbps Cisco CWDM LR | 1530nm | 10km | LC Dubleks | Yeşil |
| CWDM-SFP10G-1550-10 | SFP+ 10Gbps Cisco CWDM LR | 1550nm | 10km | LC Dubleks | Sarı |
| CWDM-SFP10G-1570-10 | SFP+ 10Gbps Cisco CWDM LR | 1570nm | 10km | LC Dubleks | Turuncu |
| CWDM-SFP10G-1590-10 | SFP+ 10Gbps Cisco CWDM LR | 1590nm | 10km | LC Dubleks | Kırmızı |
| CWDM-SFP10G-1610-10 | SFP+ 10Gbps Cisco CWDM LR | 1610nm | 10km | LC Dubleks | Kahverengi |
Özellikler
Başvuru
Standart
Optik Özellikler
| Optik Verici Özellikleri | |||||||
| Parametre | Sembol | Min. | Tipik | Maksimum | Birim | Notlar | |
| Ortalama Çıkış Gücü | PDIŞARI | -6 | 0,5 | dBm | |||
| Merkez Dalga Boyu | λc | λc-6 | λc | λc+7,5 | nm | 1 | |
| Spektrum Genişliği(-20dB) | ∆λ | 1 | nm | ||||
| Yan Mod Bastırma Oranı | SMSR | 30 | dB | ||||
| Yok Olma Oranı | Acil servis | 3.5 | dB | ||||
| Bağıl Yoğunlukta Gürültü | RİN | -128 | dB/Hz | ||||
| Optik Geri Dönüş Kaybı | 12 | dB | |||||
| Verici ve Dağılma Cezası | TDP | 3.2 | dB | ||||
| Verici KAPALI Güç | PKAPALI | -45 | dBm | ||||
| Çıkış Göz Şeması | IEEE802.3ae ile uyumludur | ||||||
| Optik Alıcı Özellikleri | |||||||
| Parametre | Sembol | Min. | Tipik | Maksimum | Birim | Notlar | |
| Merkez Dalga Boyu | λc | 1260 | 1620 | nm | |||
| Alıcı Duyarlılığı | PYOU ARE | -14.4 | dBm | 2 | |||
| Giriş Doygunluk Gücü (Aşırı Yük) | PDOYGUNLUK | 0,5 | dBm | ||||
| Alıcı Yansıması | -12 | dB | |||||
| LOS İddiasını Kaldırma Düzeyi | KAYIP | -17 | dBm | ||||
| LOS Onay Düzeyi | LOSA | -30 | dBm | ||||
| LOS histerezisi | HYS | 0,5 | 6 | dB | |||
Not 1.ITU-T G.694.2 CWDM dalga boyu 1270 nm'den 1610 nm'ye, her adım 20 nm.
Not 2.PRBS 2 ile ölçülmüştür31-1 test modeli, @10,3125Gbps, BER<10-12.
