Ürün ayrıntıları:
|
| Ürün adı: | Cisco uyumlu alıcı-verici | dalga boyu: | 1550nm |
|---|---|---|---|
| Mesafe: | 80km | Bileşen: | EML+APD |
| Başvuru: | 10G Ethernet | anahtar kelimeler: | Cisco SFP-10G-ZR |
| Vurgulamak: | 10GBASE-ZR Cisco Uyumlu Alıcı-Vericiler,Cisco Uyumlu Alıcı-Vericiler 1550nm,SMF SFP-10G-ZR |
||

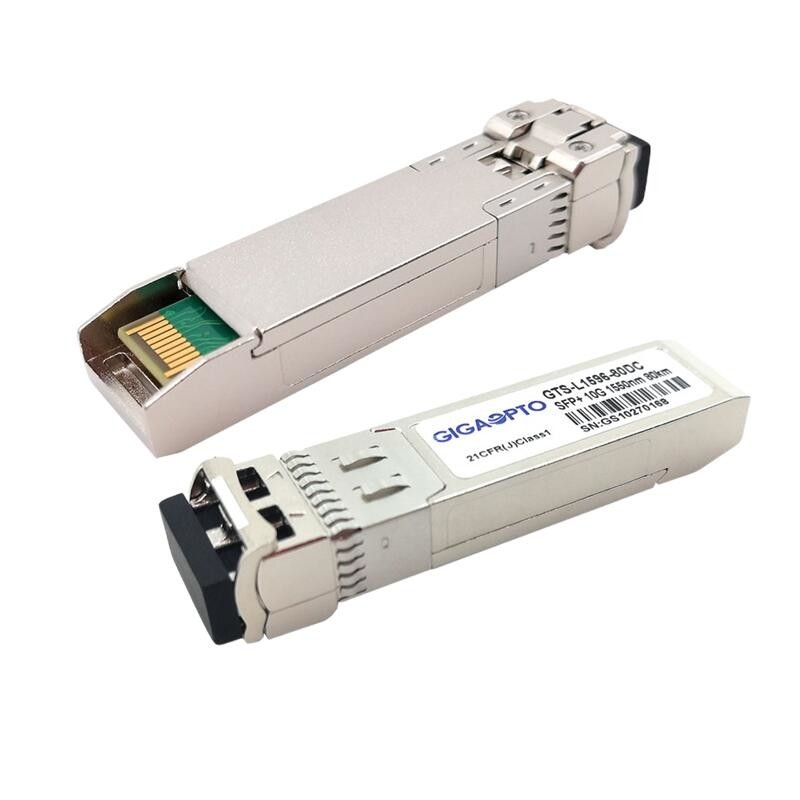

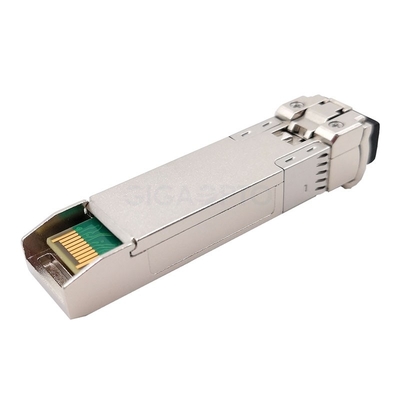

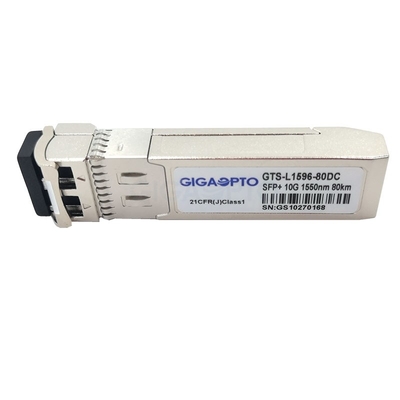

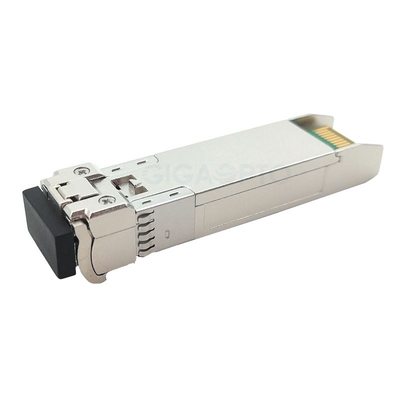

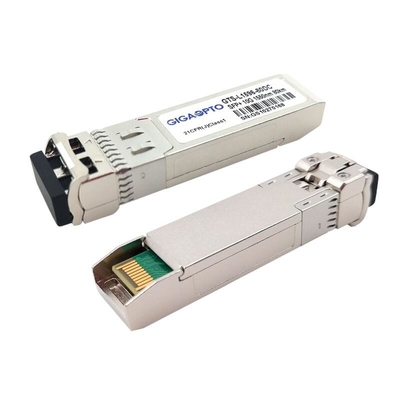

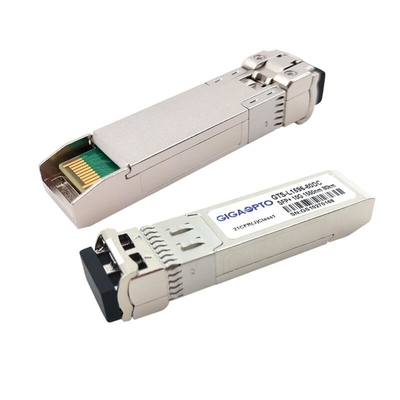

1550nm 10GBASE-ZR Cisco Uyumlu Alıcı-Verici 80km SMFSFP-10G-ZR
Tanım Cisco'nun SFP-10G-ZR Uyumlu Alıcı-Verici
Bu Cisco SFP-10G-ZR ağ uyumlu alıcı-verici, bir LC aracılığıyla 1550nm dalga boyunu kullanan G.652 çift fiber tek modlu fiber (SMF) optik kablo üzerinden 80 km'ye kadar 10GBase-ZR/ZW (10.3125Gbps/9.953Gbps) verim sağlar bağlayıcı.
Bu SFP-10G-ZR modülü üç bölümden oluşur: en yüksek kalitede 1550nm soğutmalı EML lazer verici ve trans-empedans ön yükseltici (TIA) ve MCU kontrol ünitesi ile entegre bir APD fotodiyot; tüm modüller sınıf 1 lazer güvenlik gereksinimlerini karşılar.
Modül, SFP+ MSA teknik özellikleri (SFF-8431, SFF-8432, SFF-8472), 10 Gigabit Ethernet özellikleri (IEEE 802.3ae başına 10GBASE-ZR/ZW) ve 10G Fiber Kanal standartlarıyla uyumludur.Çalışırken takılabilir özelliğe izin vermek için SFP 20 pinli konnektöre sahiptir.
Dijital teşhis izleme, SFF-8472'de belirtildiği gibi 2 kablolu seri arayüz aracılığıyla yapılabilir.Düşük güç tüketimi ve yüksek hıza sahip bu SFP-10G-ZR alıcı-verici, veri merkezi, 10G Ethernet ve Fiber Kanal vb. için idealdir.
Her alıcı-verici, gönderilmeden önce kalite, güvenilirlik ve uyumluluk açısından %100 optik olarak incelenir ve test edilir.Bu SFP-10G-ZR, Cisco 3100 WS serisi, Cisco 4500 WS serisi, Cisco 4900 serisi, Cisco 5700 Air serisi, Cisco 6000, Cisco 6800 serisi, Cisco C6800 serisi gibi çok çeşitli Cisco ağ ekipmanlarıyla sorunsuz bir şekilde bağlantı kurabilir , Cisco Nexus 2000 serisi, Cisco Nexus 3000 serisi, Cisco Nexus 5000 serisi, Cisco Nexus 7000 serisi, Cisco Nexus 9000 serisi, Cisco WS-C2960S serisi, Cisco WS-C3560E serisi, Cisco UCS serisi vb.
ŞartnameCisco'nun SFP-10G-ZR Uyumlu Alıcı-Verici
| Uyumlu Marka | Cisco | P/N(Parça No.) | SFP-10G-ZR |
| SATICI | Gigaopto | Tip | 10 Gb/sn SFP+ |
| Dalgaboyu | 1550nm | Kablo Erişimi | 80 km @ G.652 |
| Arayüz | LC | Kablo tipi | SMF |
| LD Tipi | EML Lazer | PD Türü | APD |
| TX Çıkış Gücü | 0~5dBm | RX Hassasiyeti | <-23dBm |
| Optik bütçe (dB) | 23dB | Dahili.Oran | >9dB |
| Güç tüketimi | ≤1,5W | Doygunluk Aşırı Yükü | >-7dBm |
| DOM Desteği | Evet | Sıcaklık aralığı | 0 ila 70°C |
Uyarı: Uzun mesafeli alıcı-verici kısa mesafeli iletimde kullanıldığında, lütfen tabloya göre uygun zayıflatıcıyla eşleştirin.
| Mesafe | ≤ 10 km | ≤ 30 km | ≤ 50km |
| Zayıflatıcı | 12dB | 10dB | 5dB |
ÖzelliklerCisco'nun SFP-10G-ZR Uyumlu Alıcı-Verici
BaşvuruCisco'nun SFP-10G-ZR Uyumlu Alıcı-Verici
Elektriksel ve Optik ÖzelliklerCisco'nun SFP-10G-ZR Uyumlu Alıcı-Verici
| Parametre | Sembol | Min. | Tipik | Maksimum | Birim | Notlar | |
| Verici | |||||||
| Merkez Dalga Boyu | λc | 1530 | 1550 | 1565 | nm | ||
| Spektral Genişlik(-20dB) | Δλ | 1 | nm | ||||
| Yan Mod Bastırma Oranı | SMSR | 30 | - | dB | |||
| Ortalama Çıkış Gücü | Pdışarı | 0 | +4 | dBm | 1 | ||
| Yok Olma Oranı | Acil servis | 6.0 | dB | ||||
| Veri Girişi Salınım Diferansiyeli | VİÇİNDE | 180 | 850 | mV | 2 | ||
| Giriş Diferansiyel Empedansı | ZİÇİNDE | 90 | 100 | 110 | Ω | ||
|
Teksas Devre Dışı Bırak |
Devre dışı bırakmak | 2.0 | Vcc | V | |||
| Olanak vermek | 0 | 0,8 | V | ||||
|
TX Arızası |
Arıza | 2.0 | Vcc | V | |||
| Normal | 0 | 0,8 | V | ||||
| Alıcı | |||||||
| Merkez Dalga Boyu | λc | 1260 | 1600 | nm | |||
| Alıcı Duyarlılığı | -23 | dBm | 3 | ||||
| Alıcı Aşırı Yükü | -7 | dBm | 3 | ||||
| LOS Onayını İptal Etme | LOSD | -24 | dBm | ||||
| LOS Onayı | LOSA | -35 | dBm | ||||
| LOS Histerezisi | 0,5 | 4 | dB | ||||
| Veri Çıkışı Salınım Diferansiyeli | Vdışarı | 300 | 900 | mV | 4 | ||
|
LOS |
Yüksek | 2.0 | Vcc | V | |||
| Düşük | 0,8 | V | |||||
Notlar:
1. Optik güç SMF'ye başlatılır.
2. PECL girişi, dahili olarak AC bağlantılı ve sonlandırılmış.
3. PRBS 231-1 test modeli @10,312Gbps, BER ≤1×10-12 ile ölçülmüştür.
4. Dahili olarak AC bağlantılı.
Mekanik BoyutlarCisco'nun SFP-10G-ZR Uyumlu Alıcı-Verici
Boyutlar milimetre cinsindendir.Aksi belirtilmedikçe tüm boyutlar ±0,1 mm'dir.(Birim: mm)
SSS
Q: Fabrika veya ticaret şirketi misiniz??
Shenzhen GigaOpto Technology Co., Ltd, PON, SFP, SFP+, SFP28, QSFP+, QSFP28, CFP/CFP2/CFP4, FC, Video SFP, 1x9, XFP, x2, Xenpak'ı kapsayan 155 Mbps'den 100 Gbps'ye kadar optik alıcı-vericilerin uzman bir üreticisidir , SFF optik alıcı-verici serisinin yanı sıra Aktif Optik Kablo, Doğrudan Bağlantı Kablosu, OSA vb.vesaire.
Q:Örnek sipariş alabilir miyim?MOQ'unuz nedir?içinCisco SFP-10G-ZR Uyumlu Alıcı-Verici?
Evet, kaliteyi test etmek ve kontrol etmek için örnek siparişleri memnuniyetle karşılıyoruz.Karışık numuneler kabul edilebilir, MOQ'umuz yok, 1 numune mevcut.
Q:Alıcı-vericileriniz uyumlu mu??
Evet, uyumlu optik modüllerimizin tümü, Cisco, Juniper, HP, Huawei, Alcatel-Lucent, H3C ve daha fazlası gibi çeşitli farklı marka ağ ekipmanıyla uyumluluk açısından test edilir.
Q: Nasıl güvenebilirsin?Akalite yokbununCisco SFP-10G-ZR Uyumlu Alıcı-Verici?
GigaOpto, mükemmel bir kalite yönetim sistemi ile müşterilerine güvenilir ve kaliteli hizmet sunma konusunda zengin deneyime sahiptir; tüm ürünlerimiz sevkiyattan önce %100 test edilmiştir.
Q:Çalışma sıcaklığı aralığı nedirÖCisco f SFP-10G-ZR Uyumlu Alıcı-Verici?
Ticari sıcaklık aralığı(Com.): 0 ila 70°C
Genişletilmiş sıcaklık aralığı (Harici):-20 ila 85°C
Endüstriyel sıcaklık aralığı(End.)::-40 ila 85°C
Q:OEM/ODM siparişlerini kabul edebilir misiniz??
Evet, ayrıntılı bir tartışma yapabilmemiz için lütfen bize bir soruşturma gönderin.
Q:Teslim süresi nedirÖCisco f SFP-10G-ZR Uyumlu Alıcı-Verici?
Her zamanki ürünler için stok tutuyoruz, ödemeyi aldıktan sonra yaklaşık 3 gün içinde gönderebiliriz.Büyük adetli ve özel ürünler için lütfen satış temsilcimizden teslim süresini kontrol edin.
Q: Satış sonrası hizmetiniz nedir?
Tüm müşterilerimiz üç yıl kalite garantisi ve ömür boyu teknik destek alabilirler.
