Ürün ayrıntıları:
|
| İsim: | SFP+ Cisco Alıcı-Verici | dalga boyu: | 1550nm |
|---|---|---|---|
| Mesafe: | 40 KM | Bağlayıcı: | LC |
| Enerji bütçesi: | 15 dB | Başvuru: | 10G Ethernet/Fiber Kanal |
| Vurgulamak: | 1550nm Cisco Alıcı-Verici Modülleri,10Gbase-ER Cisco Alıcı-Verici Modülleri,FCC CISCO Uyumlu Alıcı-Vericiler |
||

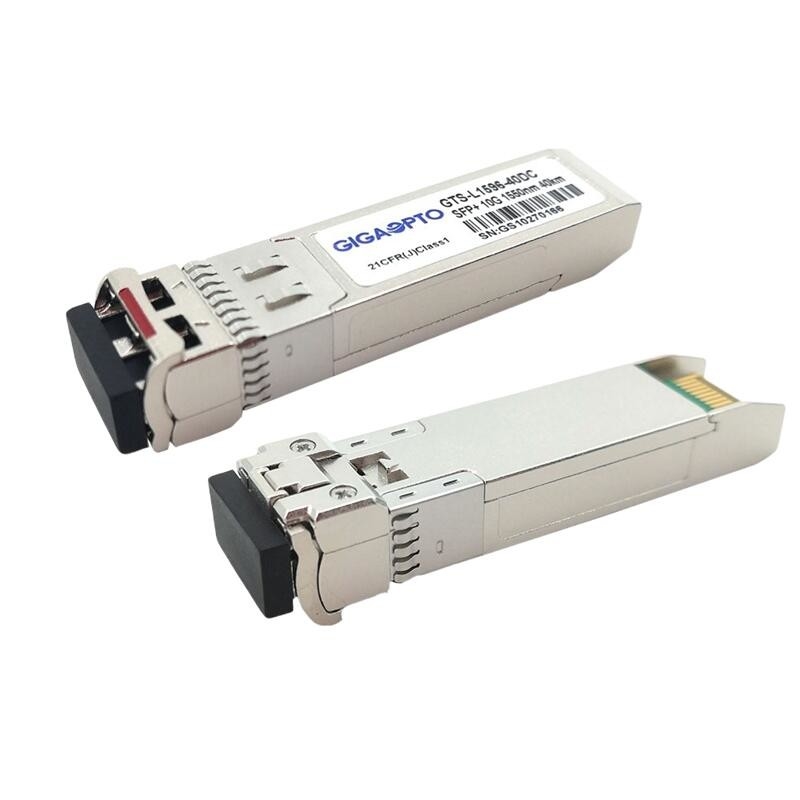

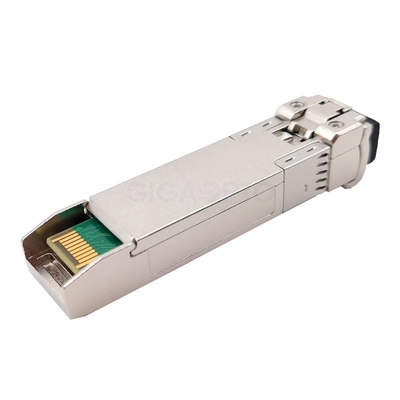

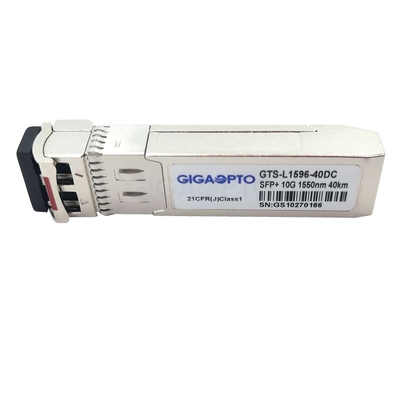

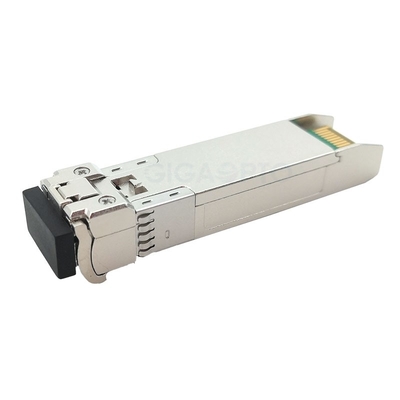

1550nm 10Gbase-ER Cisco Uyumlu Alıcı-Verici ModülleriSFP-10G-ER
Cisco Uyumlu Alıcı-Verici Modüllerinin AçıklamasıSFP-10G-ER
Bu Cisco SFP-10G-ER uyumlu optik alıcı-verici, yüksek kaliteli bileşenlerle üretilmiştir ve orijinal üretici özelliklerini karşılamak veya aşmak üzere sıkı bir şekilde test edilmiştir ve veri merkezi ağ uygulamaları için optimize edilmiştir.Bir LC konektörü aracılığıyla 1550nm dalga boyunu kullanan G.652 çift fiber tek modlu fiber (SMF) optik kablo üzerinden 40 km'ye kadar 10GBase-ER/EW (10.3125Gbps/9.953Gbps) çıkış sağlar.
Bu SFP-10G-ER modülü, yüksek entegre optik alt montajda 1550 EML Lazer, InGaAs PIN ve Ön Yükselticiden oluşur; tüm modüller, sınıf 1 lazer güvenliğini karşılar.
Dijital teşhis izleme (DDM/DOM), SFF-8472'de belirtildiği gibi 2 telli seri arayüz aracılığıyla kullanılabilir; bu, alıcı-verici sıcaklığının, lazer öngerilim akımının, optik gücün, alınan optik gücün ve alıcı-verici besleme voltajının gerçek zamanlı izlenmesini sağlar
Bu SFP-10G-ER optik modül, Cisco 3100 WS serisi, Cisco 4500 WS serisi, Cisco 4900 serisi, Cisco 5700 Air serisi, Cisco 6000, Cisco 6800 serisi, Cisco gibi çok çeşitli Cisco ağ ekipmanlarıyla uyumlu olacak şekilde programlanmıştır. C6800 serisi, Cisco Nexus 2000 serisi, Cisco Nexus 3000 serisi, Cisco Nexus 5000 serisi, Cisco Nexus 7000 serisi, Cisco Nexus 9000 serisi, Cisco WS-C2960S serisi, Cisco WS-C3560E serisi, Cisco UCS serisi vb.
ŞartnameCisco Uyumlu Alıcı-Verici ModüllerininSFP-10G-ER
| Uyumlu Marka | Cisco | P/N | SFP-10G-ER |
| SATICI | Gigaopto | Tip | 10 Gb/sn SFP+ |
| Dalgaboyu | 1550nm | Maksimum Erişim | 40km |
| Bağlayıcı Türü | LC Dubleks | Kablo tipi | tek modlu fiber |
| LD Tipi | EML Lazer | Alıcı Türü | TOPLU İĞNE |
| TX Ortalama Güç | -1~3dBm | RX Hassasiyeti | <-16dBm |
| Enerji bütçesi | 15dB | Yok Olma Oranı | >8,2dB |
| Güç tüketimi | ≤1,5W | RX Aşırı Yükü | >0,5dBm |
| DOM Desteği | Destekleniyor | Sıcaklık aralığı | 0 ila 70°C (32 ila 158°F) |
Uyarı: Uzun mesafeli alıcı-verici kısa mesafeli iletimde kullanıldığında, lütfen tabloya göre uygun zayıflatıcıyla eşleştirin.
| Mesafe | ≤ 5 km | ≤ 10 km | ≤ 20 km |
| Zayıflatıcı | 7dB | 5dB | 3dB |
ÖzelliklerCisco Uyumlu Alıcı-Verici ModüllerininSFP-10G-ER
BaşvuruCisco Uyumlu Alıcı-Verici ModüllerininSFP-10G-ER
Elektriksel ve Optik ÖzelliklerCisco Uyumlu Alıcı-Verici ModüllerininSFP-10G-ER
| elektriksel özellikler | ||||||
| Parametre | Sembol | Min. | Tipik | Maksimum | Birim | Notlar |
| Toplam Besleme Akımı | BENCC | 300 | mA | |||
| Verici | ||||||
| Verici Diferansiyel Giriş Gerilimi | 180 | 1200 | mV | |||
| Tx_Fault Çıkış Gerilimi - Yüksek | VAH | 2.4 | Vcc | V | LVTTL | |
| Tx_Fault Çıkış Gerilimi - Düşük | VOL | 0 | 0,4 | V | LVTTL | |
| Tx_Giriş Gerilimini Devre Dışı Bırak - Yüksek | VİH | 2 | Vcc | V | LVTTL | |
| Tx_Disable Giriş Voltajı - Düşük | VIL | 0 | 0,8 | V | LVTTL | |
| Giriş Diferansiyel Empedansı | 90 | 100 | 110 | Ω | ||
| Alıcı | ||||||
| Alıcı Diferansiyel Çıkış Gerilimi | 300 | 850 | mV | |||
| LOS Çıkış Gerilimi - Yüksek | VAH | 2.4 | Vcc | V | LVTTL | |
| LOS Çıkış Gerilimi - Düşük | VOL | 0 | 0,4 | V | LVTTL | |
| Çıkış Diferansiyel Empedansı | 90 | 100 | 110 | Ω | ||
| Optik Verici Özellikleri | |||||||
| Parametre | Sembol | Min. | Tipik | Maksimum | Birim | Notlar | |
| Ortalama Çıkış Gücü | PDIŞARI | -1 | +3 | dBm | |||
| Merkez Dalga Boyu | λc | 1530 | 1550 | 1565 | nm | ||
| Spektral Genişlik(-20dB) | ∆λ | 1 | nm | ||||
| Yan Mod Bastırma Oranı | SMSR | 30 | dB | ||||
| Yok Olma Oranı | Acil servis | 8.2 | dB | ||||
| Bağıl Yoğunlukta Gürültü | RİN | -128 | dB/Hz | ||||
| Optik Yükseliş/Düşüş Süresi | TR/TF | 28 | 50 | not | |||
| Verici ve Dağılma Cezası | TDP | 2 | dB | ||||
| Verici KAPALI Güç | PKAPALI | -30 | dBm | ||||
| Çıkış Göz Şeması | IEEE802.3ae ile uyumludur | ||||||
| Optik Alıcı Özellikleri | |||||||
| Parametre | Sembol | Min. | Tipik | Maksimum | Birim | Notlar | |
| Merkez Dalga Boyu | λc | 1260 | 1610 | nm | |||
| Alıcı Duyarlılığı | PYOU ARE | -16 | dBm | 1 | |||
| Giriş Doygunluk Gücü (Aşırı Yük) | PDOYGUNLUK | 0,5 | dBm | ||||
| Alıcı Yansıması | -12 | dB | |||||
| LOS İddiasını Kaldırma Düzeyi | KAYIP | -17 | dBm | ||||
| LOS Onay Düzeyi | LOSA | -30 | dBm | ||||
| LOS histerezisi | HYS | 0,5 | 6 | dB | |||
Not 1.PRBS2 ile ölçülmüştür31-1 desen, @10,3125Gbps, ER=8,2dB, BER=1x10-12.
Paket ÖzetiCisco Uyumlu Alıcı-Verici ModüllerininSFP-10G-ER
Boyutlar milimetre cinsindendir.Aksi belirtilmedikçe tüm boyutlar ±0,1 mm'dir.(Birim: mm)
SSS
Q:Neden bizi seçmelisiniz??
GigaOpto, optik alıcı-vericilerin önde gelen küresel tedarikçisidir ve bu alanda yaklaşık 10 yıllık deneyime sahibiz.Bizim avantajımız.
Q:Alıcı-vericileriniz uyumlu mu?
Evet, uyumlu optik modüllerimizin tümü, Cisco, Juniper, Arista, HP, Huawei, Alcatel-Lucent Nokia, H3C ve daha fazlası gibi çeşitli farklı marka ağ ekipmanıyla uyumluluk açısından test edilir.
S: Örnek sipariş alabilir miyim?Cisco Uyumlu Alıcı-Verici ModüllerininSFP-10G-ER?MOQ'unuz nedir?
Evet, kaliteyi test etmek ve kontrol etmek için örnek siparişleri memnuniyetle karşılıyoruz.Karışık numuneler kabul edilebilir, MOQ'umuz yok, 1 numune mevcut.
Q:Ödeme şartlarınız neleriçinSFP-10G-ER için bu Cisco Uyumlu Alıcı-Verici Modülleri?
Genellikle T/T, West Union veya Paypal ile ön ödemeye ihtiyacımız var.
Ayrıca L/C, Kredi koşullarını da destekleyebilir.
Q:Kalite sorunu varsa ürünleri iade edebilir miyim?BununlaCisco Uyumlu Alıcı-Verici ModülleriSFP-10G-ER?
Evet, kalite sorunu varsa ücretsiz değişimi kabul edebiliriz.
Q:Kendi logomuzu ve etiketimizi kullanabilir miyim?bunlar üzerindeCisco Uyumlu Alıcı-Verici ModülleriSFP-10G-ER?
Evet, bir OEM hizmeti sağlayabilir ve ürünleri kendi etiketinizle yapabiliriz.
