Ürün ayrıntıları:
|
| Ürün adı: | 32GFC LW Alıcı-Verici | Ambalajlama: | SFP28 |
|---|---|---|---|
| Veri Hızı (Gbps): | 32Gb/sn | dalga boyu: | 1310nm |
| Mesafe: | 10km | Optik Bileşenler: | DFB/PIN |
| Arayüz: | Çift LC | anahtar kelimeler: | 32GFC LW Fiber Kanal Alıcı-Verici |
| Vurgulamak: | SFP28 Fiber Kanal Alıcı-Verici,1310nm Fiber Kanal Alıcı-Verici,SMF 32G FC |
||

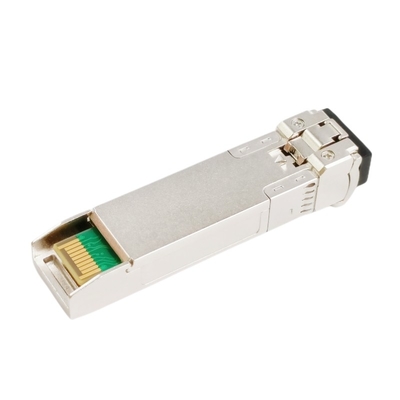

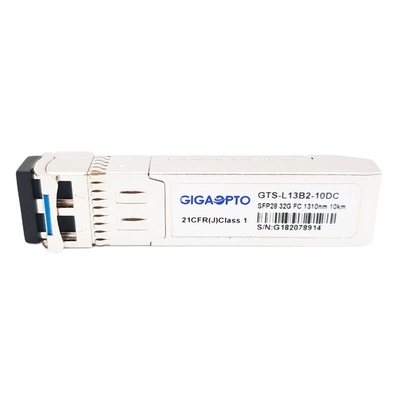

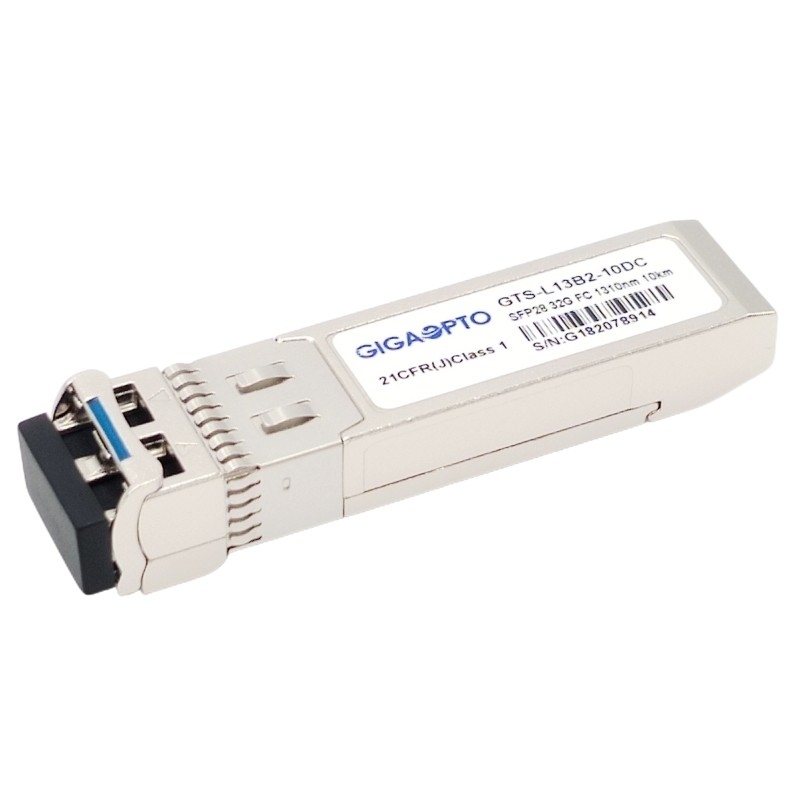

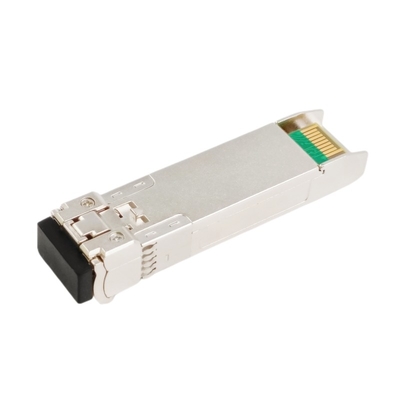

32G SMF 1310nm 10km Fiber Kanal SFP28 Alıcı-Verici Modülü LC DOM
Tanım
Bu 32GFC SFP28 LW, 32GFC ve 25G Ethernet uygulamaları için tek kanallı, çalışırken takılabilir bir alıcı-vericidir.1310nm nominal dalga boyunda çalışır ve depolama alanı ağı (SAN) için uygun 8G/16G/32G Fiber Kanal (FC) ve 25G Ethernet'i destekler, tek modlu fiber üzerinden 10 km'ye kadar veri merkezi bağlantıları.
Alıcı-verici üç bölümden oluşur: 1310nm DFB lazer vericisi, trans-empedans ön yükselticisi (TIA) ile entegre bir PIN fotodiyot ve MCU kontrol ünitesi.Tüm modüller, sınıf I lazer güvenlik gereksinimlerini karşılar.
32G Fiber Kanal (32GFC) Uzun Dalga Boyu fiber alıcı-verici, mevcut çalışma koşulları hakkında gerçek zamanlı tanılama bilgileri sağlayan DDM/DOM optik tanılamayı destekler.
SFF-8431 ve SFF-8472 Çoklu Kaynak Sözleşmesi (MSA), RoHS, 32G Fiber Kanal (28.05 Gbps), 16G Fiber Kanal (14.025 Gbps), 8G Fiber Kanal (8,5 Gbps) spesifikasyonlarıyla tamamen uyumludur.
Şartname
| Ürün | 32GFC Sol | Parça Numarası | GTS-L13B2-10DC |
| Form faktörü | SFP28 | Maksimum Veri Hızı | 28.05Gb/sn |
| dalga boyu | 1310nm | Maksimum Kablo Mesafesi | 10km |
| bağlayıcı | Dubleks LC | medya | MMF |
| Verici Tipi | DFB | Alıcı Tipi | TOPLU İĞNE |
| Güç kaynağı gerilimi | 3.3V | Güç Kaynağı Akımı | <400mA |
| TX Gücü | -7~2dBm | Alıcı Duyarlılığı | <-11.6dBm |
| yok olma oranı | >4dB | Alıcı Aşırı Yükü | <2dBm |
| Sıcaklık aralığı | 0 ila 70°C (32 ila 158°F) | Garanti | 3 yıl |
| OEM/ODM | Desteklenen | Dijital Teşhis İzleme | Destek |
Özellikler
Başvuru
Optik ve Elektriksel Özellikler
| Parametre | Sembol | Minimum | Tipik | Maks. | Birim | Notlar | |
| verici | |||||||
| Merkez Dalga Boyu | λc | 1270 | 1310 | 1350 | nm | ||
| Spektral Genişlik (-20dB) | Δλ | 1 | nm | ||||
| Yan Mod Bastırma Oranı | SMSR | 30 | - | dB | |||
| Ortalama Çıkış Gücü | Pdışarı | -7 | 2 | dBm | 1 | ||
| yok olma oranı | acil | 4 | dB | ||||
| Veri Girişi Swing Diferansiyeli | VİÇİNDE | 180 | 850 | mV | 2 | ||
| Giriş Diferansiyel Empedansı | ZİÇİNDE | 90 | 100 | 110 | Ω | ||
|
TX Devre Dışı Bırak |
Devre dışı bırakmak | 2.0 | Vcc | V | |||
| Olanak vermek | 0 | 0,8 | V | ||||
|
TX Arızası |
Arıza | 2.0 | Vcc | V | |||
| Normal | 0 | 0,8 | V | ||||
| Alıcı | |||||||
| Merkez Dalga Boyu | λc | 1260 | 1600 | nm | |||
| Alıcı Duyarlılığı | -11,6 | dBm | 3 | ||||
| Alıcı Aşırı Yükü | 2 | dBm | 3 | ||||
| LOS De-Assert | kayıpD | -15 | dBm | ||||
| LOS İddiası | kayıpA | -30 | dBm | ||||
| LOS Histerisiz | 0,5 | dB | |||||
| Veri Çıkışı Dönüş Farkı | Vdışarı | 300 | 900 | mV | 4 | ||
|
kayıp |
Yüksek | 2.0 | Vcc | V | |||
| Düşük | 0,8 | V | |||||
Notlar:
1. Optik güç SMF'ye gönderilir.
2. PECL girişi, dahili olarak AC bağlantılı ve sonlandırıldı.
3. PRBS 231-1 test deseni @25.08Gps, BER ≤1×10-6 ile ölçülmüştür.
4. Dahili olarak AC bağlantılı.
uyumluluk
Gigaopto'nun tümGTS-L13B2-10DCoptik alıcı-verici modülleri açık kaynaklıdır, ana cihazlarla tam uyumlu olacak şekilde kodlanabilir, lütfen daha fazla ürün uyumluluğu için aşağıdaki forma bakın, lütfen bizimle iletişime geçmekten çekinmeyin.
| İlgili Uyumlu Marka/Parça Numarası | |||
| Marka | Parça Numarası | Marka | Parça Numarası |
| Gigaopto | GTS-L13B2-10DC | QLogic | SFP32-LR-SP-C |
| Cisco | DS-SFP-FC32G-LW | Brokar | XBR-000238 |
