Ürün ayrıntıları:
|
| Ürün adı: | 10GFC SFP LW | Maksimum Hız (Gbps): | 10.518Gb/sn |
|---|---|---|---|
| dalga boyu: | 1310nm | Bulaşma: | 10km |
| Optik Bileşen: | DFB/PIN | Arayüz: | Çift LC |
| DDMI: | Desteklenen | Sıcaklık: | -5 ila 85 °C (23 ila 185 °F) |
| anahtar kelimeler: | 10GFC SFP+ Alıcı-Verici 10km | ||
| Vurgulamak: | 10G FC Fiber Kanal,SFP+ FC Fiber Kanal,FC Fiber Kanal Alıcı-Verici |
||

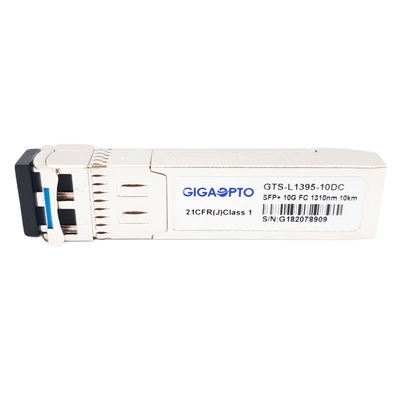

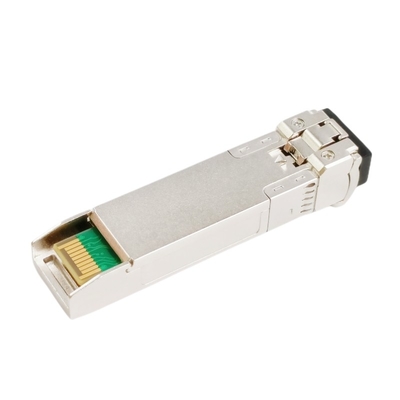

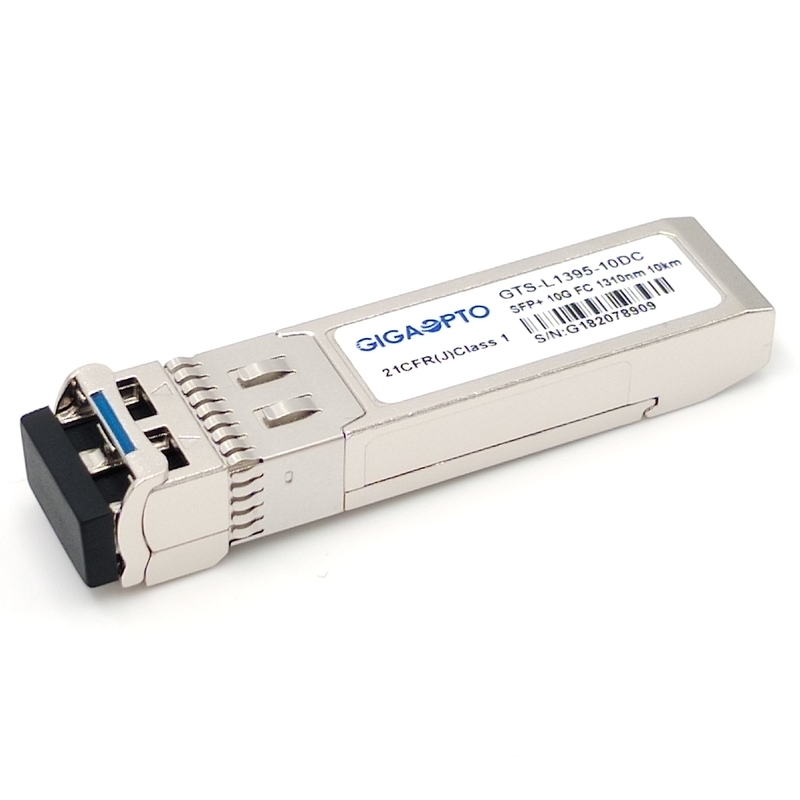

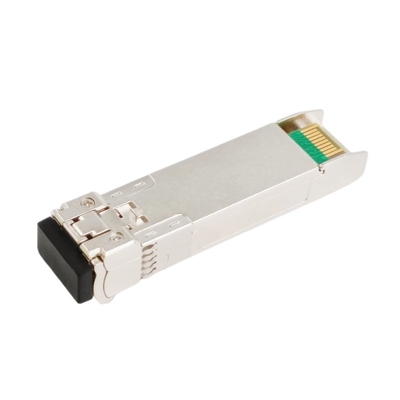

10GFC Fiber Kanal SFP+ 1310nm 10km DOM LC SMF
Tanım
Gigaopto'nunGTS-L1395-10DCalıcı-verici, son derece güvenilir bir 1310nm DFB vericisine ve bir çift yönlü LC optik konektöre PIN foto-dedektörüne sahiptir. Maksimum iletimi, G.652 tek modlu fiber (SMF) üzerinden 10 km'ye kadar ulaşabilir.
SONET OC192/SDH STM64, 10Gigabit Ethernet ve 10Gbps Fiber Kanal uygulamaları gibi 10Gbps seri uygulamalarda kullanılmak üzere tasarlanmıştır.Tek +3.3V güç kaynağı ile çalışır.Alıcı-verici, 10Gbps SFP+ çoklu kaynak sözleşmesine (MSA) uygundur.
Dijital tanılama işlevleri, SFF-8472'de belirtildiği gibi, alıcı-verici sıcaklığı, lazer önyargı akımı, iletilen optik güç, alınan optik güç ve alıcı-verici besleme voltajı gibi cihaz çalışma parametrelerine gerçek zamanlı erişime izin veren 2 kablolu bir seri arabirim aracılığıyla kullanılabilir. .
Tüm modüller FDA/CDRH ve IEC-60825 standartlarına uygun 1. Sınıf lazer ürünleridir.
Şartname
| Form faktörü | SFP+ | Maksimum Veri Hızı | 10.51875Gb/sn |
| dalga boyu | 1310nm | Maksimum Kablo Mesafesi | 10km |
| bağlayıcı | Dubleks LC | medya | SMF |
| Verici Tipi | DFB 1310nm | Alıcı Tipi | TOPLU İĞNE |
| TX Gücü | -6~0dBm | Alıcı Duyarlılığı | <-14.4dBm |
| Sıcaklık aralığı | -5 ila 85 °C (23 ila 185 °F) | Garanti | 3 yıl |
| OEM/ODM | Desteklenen | DOM | Desteklenen |
| protokoller | CE, Sınıf 1 FDA ve IEC60825-1 Lazer Güvenliği Uyumlu, RoHS, SFF-8431, SFP MSA | ||
| Desteklenen Uygulamalar |
10GBASE-LR/10GBASE-LW Ethernet 10G Fiber Kanal 10GbE Veri Merkezi Anahtarları ve Yönlendiricileri |
||
Özellikler
Başvuru
Optik Özellikler
| Parametre | Sembol | Minimum | Tipik | Maks. | Birim | Notlar | ||
| verici | ||||||||
| Merkez Dalga Boyu | λc | 1270 | 1310 | 1350 | nm | |||
| Spektral Genişlik (-20dB) | Δλ | 1 | nm | |||||
| Yan Mod Bastırma Oranı | SMSR | 30 | - | dB | ||||
| Ortalama Çıkış Gücü | Pdışarı | -6.0 | 0 | dBm | 1 | |||
| yok olma oranı | acil | 3.5 | dB | |||||
| Veri Girişi Swing Diferansiyeli | VİÇİNDE | 180 | 850 | mV | 2 | |||
| Giriş Diferansiyel Empedansı | ZİÇİNDE | 90 | 100 | 110 | Ω | |||
|
TX Devre Dışı Bırak |
Devre dışı bırakmak | 2.0 | Vcc | V | ||||
| Olanak vermek | 0 | 0,8 | V | |||||
|
TX Arızası |
Arıza | 2.0 | Vcc | V | ||||
| Normal | 0 | 0,8 | V | |||||
| Alıcı | ||||||||
| Merkez Dalga Boyu | λc | 1260 | 1600 | nm | ||||
| Alıcı Duyarlılığı | -14.4 | dBm | 3 | |||||
| Alıcı Aşırı Yükü | 0,5 | dBm | 3 | |||||
| LOS De-Assert | kayıpD | -16 | dBm | |||||
| LOS İddiası | kayıpA | -30 | dBm | |||||
| LOS Histerisiz | 0,5 | dB | ||||||
| Veri Çıkışı Dönüş Farkı | Vdışarı | 300 | 900 | mV | 4 | |||
|
kayıp |
Yüksek | 2.0 | Vcc | V | ||||
| Düşük | 0,8 | V | ||||||
Not :
1. Optik güç SMF'ye gönderilir.
2. PECL girişi, dahili olarak AC bağlantılı ve sonlandırıldı.
3. PRBS 231-1 test modeli @10312Mbps, BER ≤1×10-12 ile ölçülmüştür.
4. Dahili olarak AC bağlantılı.
uyumluluk
Gigaopto, 100G'ye kadar eksiksiz bir optik alıcı-verici yelpazesi üretir ve stoklar.Tüm optik alıcı-verici modüllerimiz, hedef anahtar ortamıyla uyumluluk açısından kalite testinden geçirilmiştir ve Cisco, Brocade, HP, Juniper, Huawei, Alcatel-Lucent, Extreme, Arista, Force10, D-link gibi büyük markalarla %100 uyumludur. , 3Com, vb. ve 3 yıl garanti sunar.
Bu GTS-L0895-10DC için lütfen P/N yazışma tablosuna bakın.Daha fazla uyumluluğa ihtiyacınız varsa, lütfen bize bildirmekten çekinmeyin.
| İlgili Uyumlu Marka/Parça Numarası | |||
| Marka | Parça Numarası | Marka | Parça Numarası |
| Gigaopto | GTS-L1395-10DC | Cisco | DS-SFP-FC10G-LW |
| Ardıç | XBR-000217 | ||
