Ürün ayrıntıları:
|
| Ürün adı: | SFP-8GFC-ZR | Maksimum Hız (Gbps): | 8,5 Gb/sn |
|---|---|---|---|
| dalga boyu: | 1550NM | Maksimum erişim: | 80KM |
| Bileşenler: | EML/APD | Konektör/Lehçe: | Dubleks LC/PC |
| Sıcaklık: | 0 ila 70°C | Enerji bütçesi: | 24db |
| anahtar kelimeler: | 8GFC ZW SFP+ Alıcı-Verici, 8G FC 80km 1550nm | ||
| Vurgulamak: | 8GFC Fiber Kanal Modülü,80km Fiber Kanal Modülü,ZW SFP+ Alıcı-Verici |
||

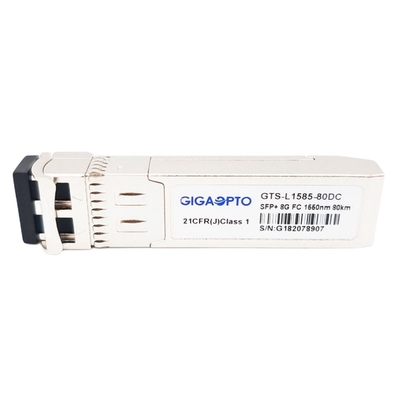

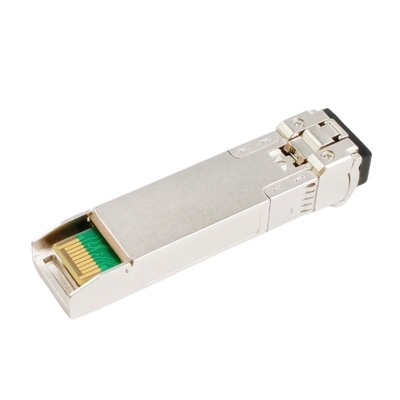

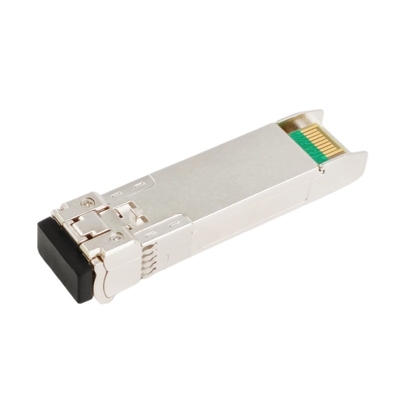

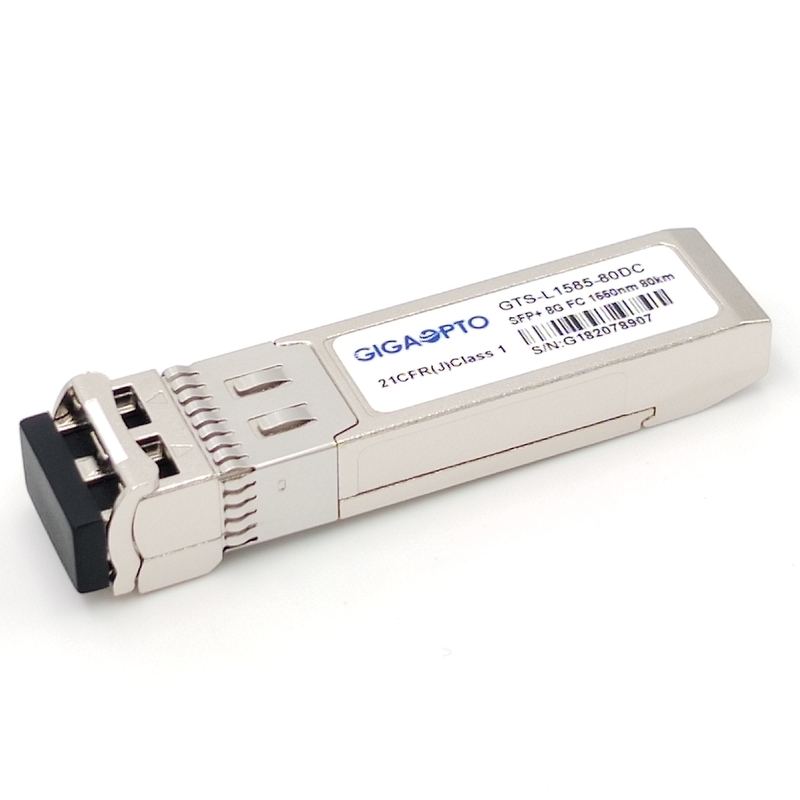

Fiber Kanal ve SAN için 8GFC SFP+ 1550nm 80km Optik Alıcı-Verici Modülü
Tanım
Gigaopto'nun 8GFC SFP+ optik alıcı-vericisiGTS-L1585-80DC8Gb/s uzun dalga fiber kanal bağlantı uygulaması için tasarlanmıştır, 1550nm dalga boyunu kullanarak tek modlu fiber (SMF) üzerinden 80km'ye kadar 8.5Gb/s verim sağlar.
Verici bölümü, güvenilir bir 1550nm soğutmalı EML lazer içerir.Alıcı bölümü ise bir TIA ile entegre edilmiş bir PIN fotodiyottan oluşmaktadır.Tüm modüller, sınıf I lazer güvenlik gereksinimlerini karşılar.
Bu SFP+ ZW alıcı-verici, SFP+ Çok Kaynaklı Anlaşma (MSA) ve FCIA FC-PI-4 800-SM-LC-L standardı ile tamamen uyumludur.
Dijital tanılama işlevleri, SFF-8472'de belirtildiği gibi, alıcı-verici sıcaklığı, lazer önyargı akımı, iletilen optik güç, alınan optik güç ve alıcı-verici besleme voltajı gibi cihaz çalışma parametrelerine gerçek zamanlı erişime izin veren 2 kablolu bir seri arabirim aracılığıyla kullanılabilir. .
Şartname
| Uyumlu Marka | Brokar | Kategori | Fiber Kanal SFP'si |
| Parça Numarası | GTS-L1585-80DC | Enerji bütçesi | 24dBm |
| Form Türü | SFP+ | Maksimum Veri Hızı | 8,5 Gb/sn |
| dalga boyu | 1550nm | Mesafe | 80km @ G.652 |
| bağlayıcı | LC Yuvası | medya | SMF |
| Verici Tipi | EML | Alıcı Tipi | APD |
| Güç kaynağı gerilimi | 3.3V | Besleme Akımı | <450mA |
| TX Gücü | 0~5dBm | Alıcı Duyarlılığı | <-24dBm |
| yok olma oranı | >7.0dB | Alıcı Aşırı Yükü | >-7.0dBm |
| Sıcaklık aralığı | 0 ila 70°C (32 ila 158°F) | Garanti | 3 yıl |
| OEM/ODM | Desteklenen | Dijital Teşhis | Destek |
| protokoller | MSA Uyumlu | ||
Özellikler
Başvuru
Optik Özellikler
| Parametre | Sembol | Minimum | Tipik | Maks. | Birim | Notlar | ||
| verici | ||||||||
| Merkez Dalga Boyu | λc | 1530 | 1550 | 1565 | nm | |||
| Spektral Genişlik (-20dB) | Δλ | 1 | nm | |||||
| Yan Mod Bastırma Oranı | SMSR | 30 | - | dB | ||||
| Ortalama Çıkış Gücü | Pdışarı | 0 | 5.0 | dBm | 1 | |||
| yok olma oranı | acil | 7.0 | dB | |||||
| Veri Girişi Swing Diferansiyeli | VİÇİNDE | 180 | 850 | mV | 2 | |||
| Giriş Diferansiyel Empedansı | ZİÇİNDE | 90 | 100 | 110 | Ω | |||
|
TX Devre Dışı Bırak |
Devre dışı bırakmak | 2.0 | Vcc | V | ||||
| Olanak vermek | 0 | 0,8 | V | |||||
|
TX Arızası |
Arıza | 2.0 | Vcc | V | ||||
| Normal | 0 | 0,8 | V | |||||
| Alıcı | ||||||||
| Merkez Dalga Boyu | λc | 1260 | 1600 | nm | ||||
| Alıcı Duyarlılığı | -24.0 | dBm | 3 | |||||
| Alıcı Aşırı Yükü | -7.0 | dBm | 3 | |||||
| LOS De-Assert | kayıpD | -25.0 | dBm | |||||
| LOS İddiası | kayıpA | -35 | dBm | |||||
| LOS Histerisiz | 0,5 | dB | ||||||
| Veri Çıkışı Dönüş Farkı | Vdışarı | 300 | 900 | mV | 4 | |||
|
kayıp |
Yüksek | 2.0 | Vcc | V | ||||
| Düşük | 0,8 | V | ||||||
Not :
1. Optik güç SMF'ye gönderilir.
2. PECL girişi, dahili olarak AC bağlantılı ve sonlandırıldı.
3. PRBS 231-1 test modeli @8.5Gbps, BER ≤1×10-12 ile ölçülmüştür.
4. Dahili olarak AC bağlantılı.
