Ürün ayrıntıları:
|
| Ürün adı: | SFP-8GFC-40 | Maksimum Hız (Gb/sn): | 8,5 Gb/sn |
|---|---|---|---|
| dalga boyu: | 1310nm | Maksimum uzaklık: | 40km |
| bağlayıcı: | LC bilgisayar | GDM/DOM: | Desteklenen |
| Sıcaklık: | 0 ila 70°C | OEM/ODM: | Desteklenen |
| anahtar kelimeler: | 8GFC SFP+ ER 1310nm 40km | ||
| Vurgulamak: | 8G Fiber Kanal Alıcı-Verici,DOM 8G Fiber Kanal,FC SFP+ |
||

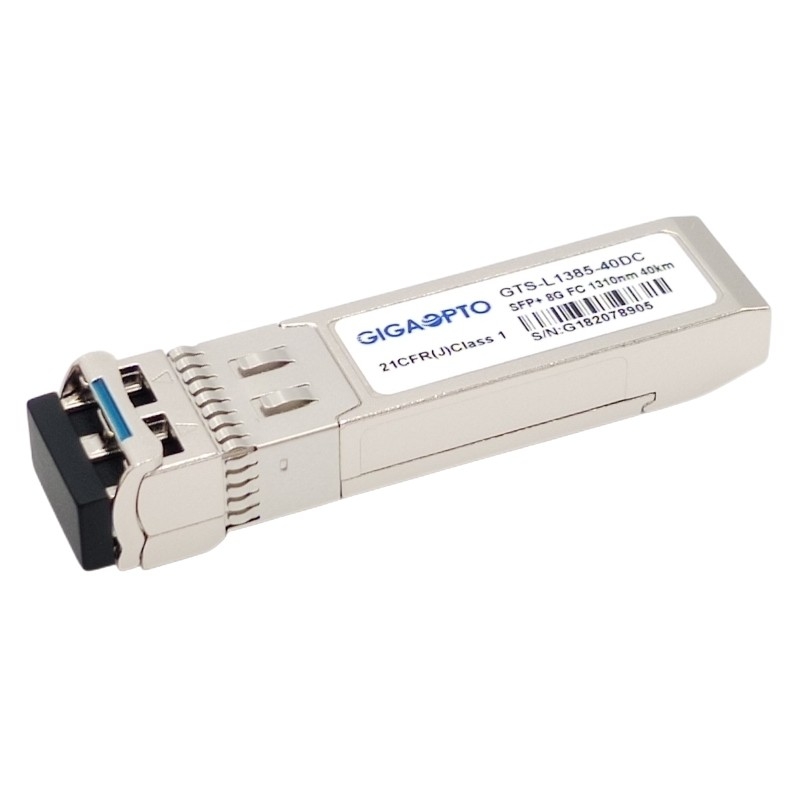

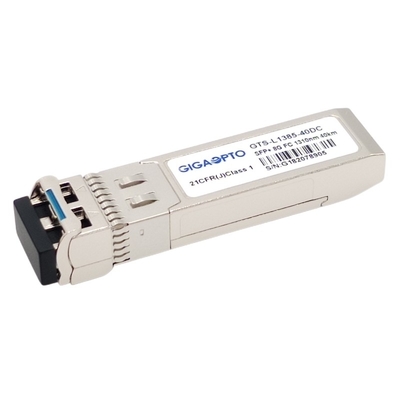

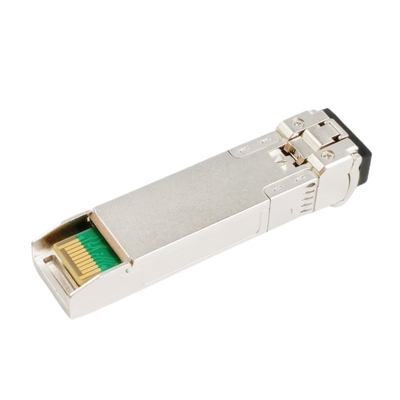

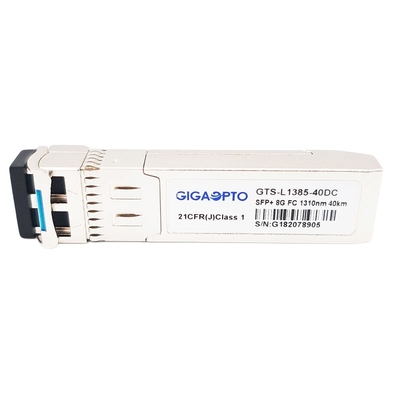

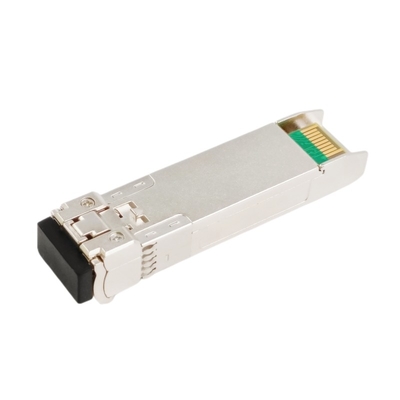

8G Fiber Kanal (8GFC) Alıcı-Verici Modülü, Brocade Ağ SFP-8GFC-40 Uyumlu, Çalışırken Takılabilir
Tanım
SFP-8GFC-40 fiber kanal alıcı-verici, tek modlu fiber üzerinden 40 km'ye kadar depolama alanı ağı (SAN) bağlantıları için uygun, 8G Fiber Kanal'ı (FC) desteklemek üzere tasarlanmış küçük form faktörlü takılabilir modüldür.
Verici bölümü, güvenilir bir 1310nm DFB lazer içerir.Alıcı bölümü ise bir TIA ile entegre edilmiş bir PIN fotodiyottan oluşmaktadır.Tüm modüller, sınıf I lazer güvenlik gereksinimlerini karşılar.
Bu alıcı-verici, SFP+ Çoklu Kaynak Anlaşması (MSA) ve FCIA FC-PI-4 800-SM-LC-L standardı ile tamamen uyumludur.
Dijital optik izleme (DOM) işlevleri, SFF-8472'de belirtildiği gibi, alıcı-verici sıcaklığı, lazer öngerilim akımı, iletilen optik güç, alınan optik güç gibi cihaz çalışma parametrelerine gerçek zamanlı erişime izin veren 2 kablolu bir seri arabirim aracılığıyla kullanılabilir. ve alıcı-verici besleme voltajı.
Fiber kanallı optik alıcı-verici CE/FCC/RoHS uyumludur.
Şartname
| Ürün adı | SFP-8GFC-40 | Kategori | Fiber Kanal SFP'si |
| Ambalajlama | SFP+ | Bant genişliği | 1.06Gbps ~ 8.5Gbps |
| Merkez Dalga Boyu | 1310nm | Bulaşma | 40km |
| Arayüz | Dubleks LC yuvası | Kablo tipi | G.652 SMF |
| Verici Tipi | DFB Lazer | Alıcı Tipi | TOPLU İĞNE |
| TX Çıkış Gücü (dBm) | 1~4dBm | Alıcı Duyarlılığı | <-15dBm |
| teşhis | Destek | OEM/ODM | Destek |
| Sıcaklık aralığı | 0 ila 70°C (32 ila 158°F) | Garanti | 3 yıl |
| protokoller | MSA Uyumlu | ||
Özellikler
Uygulamalar
Performans Özellikleri – Elektrik
| Parametre | Sembol | Min. | Tip. | Maks. | Birim | Notlar | |||||
| verici | |||||||||||
| CML Girişleri(Diferansiyel) | şarap | 150 | 1200 | mVpp |
AC bağlantılı girdiler |
||||||
|
Giriş AC Ortak Modu Gerilim |
0 | 25 | mV | RMS | |||||||
|
Giriş Empedansı (Diferansiyel) |
Çinko | 85 | 100 | 115 | ohm |
Durulama > 100 kohm @ DC |
|||||
|
Diferansiyel Giriş S-parametresi |
SDD11 | - | - | -10 | dB | ||||||
|
Ortaktan Diferansiyel Mod Dönüşümü |
SCD11 | - | - | -10 | dB | ||||||
|
Tx_DISABLE Girişi Gerilim – Yüksek |
V | ||||||||||
| 2 | 3.45 | ||||||||||
|
Tx_DISABLE Girişi Voltaj – Düşük |
V | ||||||||||
| 0 | 0,8 | ||||||||||
|
Tx_FAULT Çıkışı Gerilim – Yüksek |
Vcc+0.3 | V |
Io = 400uA;Ev sahibi Vcc |
||||||||
| 2 | |||||||||||
|
Tx_FAULT Çıkışı Voltaj – Düşük |
0,5 | V | Io = -4.0mA | ||||||||
| 0 | |||||||||||
| Alıcı | |||||||||||
|
CML Çıktıları (Diferansiyel) |
700 | mVpp |
AC bağlantılı çıktılar |
||||||||
| Vout | 350 | ||||||||||
|
Çıkış AC Ortak Mod Gerilimi |
0 | 15 | mV | RMS | |||||||
|
Çıkış empedansı (Diferansiyel) |
Zout | 90 | 100 | 110 | ohm | ||||||
|
Diferansiyel Çıkış S-parametresi |
SD22 | - | - | -10 | dB | ||||||
|
Rx_LOS Çıkış Gerilimi - Yüksek |
2 | Vcc+0.3 | V |
lo = 400uA;Ev sahibi Vcc |
|||||||
|
Rx_LOS Çıkış Gerilimi - Düşük |
0 | 0,8 | V | lo = -4.0mA | |||||||
| MOD_DEF ( 2:0 ) | voH | 2.5 | V | Seri Kimliği ile | |||||||
| ses | 0 | 0,5 | V | ||||||||
Performans Özellikleri – Optik
| Parametre | Sembol | Min. | Tipik | Maks. | Birim | ||||
| 9µm Çekirdek Çapı SMF Desteklenen Mesafe | 40 | Km | |||||||
| Veri hızı | 0.614 | 8.5 | Gb/sn | ||||||
| verici | |||||||||
| Merkez Dalga Boyu | λC | 1290 | 1310 | 1330 | nm | ||||
| Spektral Genişlik (-20dB) | Δλ | 1 | nm | ||||||
| Yan Mod Bastırma Oranı | SMSR | 30 | dB | ||||||
| Ortalama Çıkış Gücü | Pdışarı | 1 | 4 | dBm | |||||
| yok olma oranı | acil | 3.5 | dB | ||||||
| KAPALI Vericinin Ortalama Gücü | Pkapalı | -30 | dBm | ||||||
| Giriş Diferansiyel Empedansı | ZİÇİNDE | 90 | 100 | 110 | Ω | ||||
| TX Devre Dışı Bırak | Devre dışı bırakmak | 2.0 | Vcc+0.3 | V | |||||
| Olanak vermek | 0 | 0,8 | |||||||
| TX Arızası | Arıza | 2.0 | VCC+0.3 | V | |||||
| Normal | 0 | 0,8 | |||||||
| TX Onay Süresini Devre Dışı Bırak | t_off | - | - | 10 | biz | ||||
| TX_DISABLE Zamanı Engelle | ton | - | - | 1 | Hanım | ||||
| Sıfırlamayı başlatmak için TX_BISABLE zamanı | t_sıfırla | 10 | - | - | biz | ||||
|
Başlatma zamanı, dahil TX_FAULT sıfırlama |
- | - | 300 | Hanım | |||||
| t_init | |||||||||
| Hatadan onaylamaya TX_FAULT | t_hata | - | - | 100 | biz | ||||
| Toplam Titreme | TJ | - | - | 0.28 | kullanıcı arayüzü(s) | ||||
| Veriye Bağlı Titreşim | DDJ | - | - | 0.1 | kullanıcı arayüzü(s) | ||||
| İlişkisiz Titreme | UJ | - | - | 0.023 | RMS | ||||
| Alıcı | |||||||||
| Merkez Dalga Boyu | λ | 1260 | 1565 | nm | |||||
| Duyarlılık | Pdk | -15 | dBm | ||||||
| Alıcı Aşırı Yükü | Pmaksimum | 0,5 | dBm | ||||||
| Optik Dönüş Kaybı | ORL | -12 | dB | ||||||
| LOS De-Assert | kayıpD | -18 | dBm | ||||||
| LOS İddiası | kayıpA | -30 | dBm | ||||||
| kayıp | Yüksek | 2.0 | VCC+0.3 | V | |||||
| Düşük | 0 | 0,8 | |||||||
Mekanik Özellikler
