Ürün ayrıntıları:
|
| Ürün adı: | 8GFC SFP Alıcı-Verici | Tip: | SFP+ |
|---|---|---|---|
| dalga boyu: | 1310nm | Kablo Erişimi: | 25km |
| bileşen: | DFB+PIN | Arayüz: | Çift LC |
| anahtar kelimeler: | 8G Fiber Kanal SFP+ Alıcı-Verici | ||
| Vurgulamak: | 25km Fiber Kanal Alıcı-Verici,DOM Fiber Kanal Alıcı-Verici,FC Alıcı-Verici |
||

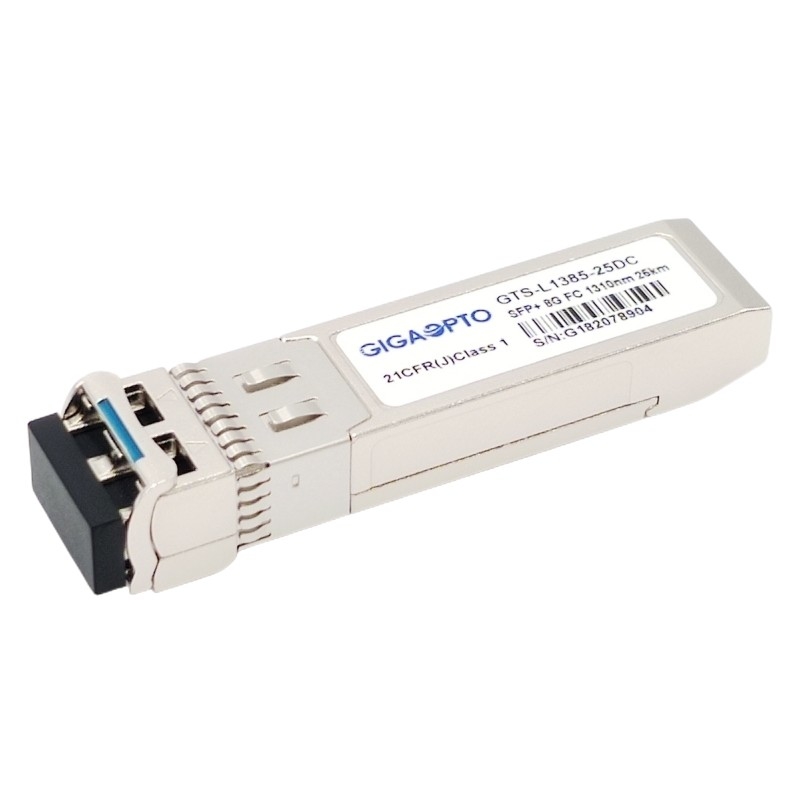

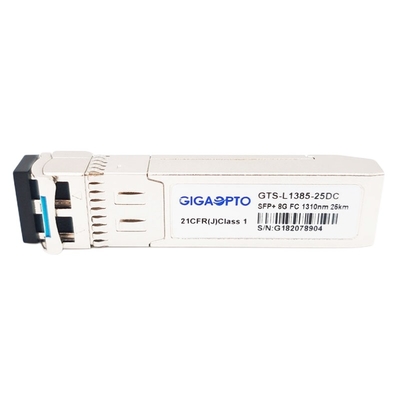

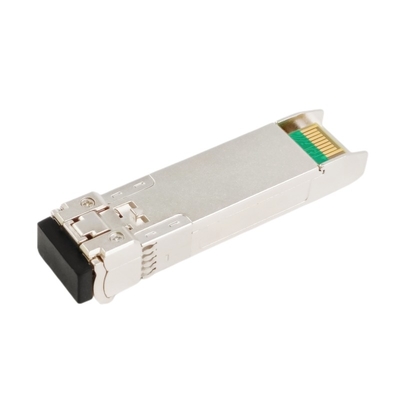

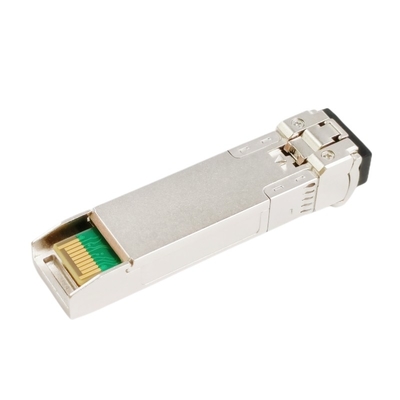

8G FC Uzun Dalga Genişletilmiş 25KM SFP+ Alıcı-VericiDFB+PIN 1310nm SMF LC DOM
Tanım
Gigaopto'nun 8GFC SFP+ alıcı-vericileri GTS-L1385-25DC, çift fiber üzerinden 25 km'ye kadar depolama alanı ağı (SAN) bağlantıları için uygun olan 8G Fiber Kanal'ı (FC) desteklemek üzere tasarlanmıştır.
Alıcı-verici üç bölümden oluşur: bir DFB lazer vericisi, bir trans-empedans ön yükselticisi (TIA) ile entegre edilmiş bir PIN fotodiyot ve MCU kontrol ünitesi.Tüm modüller, sınıf I lazer güvenlik gereksinimlerini karşılar.
Bu alıcı-verici, SFP+ MSA Anlaşması (SFF-8431, SFF-8432, SFF-8472) ve FCIA FC-PI-4 800-SM-LC-L standardı ile tamamen uyumludur.
Dijital optik izleme (DOM) işlevleri, SFF-8472'de belirtildiği gibi, alıcı-verici sıcaklığı, lazer öngerilim akımı, iletilen optik güç, alınan optik güç gibi cihaz çalışma parametrelerine gerçek zamanlı erişime izin veren 2 kablolu bir seri arabirim aracılığıyla kullanılabilir. ve alıcı-verici besleme voltajı.
Fiber kanallı optik alıcı-verici, RoHS uyumludur ve CE/FCC sertifikalıdır.
Şartname
| Form faktörü | SFP+ | Veri hızı(Gb/sn) | 8.5 Gb/sn |
| dalga boyu | 1310nm | LifMesafe | 25km |
| bağlayıcı | Dubleks-LC | Kablo tipi | SMF |
| LDTip | DFB | Alıcı Tipi | TOPLU İĞNE |
| TxGüç | -1.0~+3.0dBm | RxDuyarlılık | <-16.0dBm |
| yok olma oranı | >3.5dB | Aşırı yükleme | >0.5dBm |
| Sıcaklık aralığı | 0 ila 70°C (32 ila 158°F) | Garanti | 3 yıl |
| OEM/ODM | Desteklenen | Protokol | MSA Uyumlu |
| uyma | IEC/EN 61000-4-2,IEC-60825, FDA 21CFR 1040.10 ve 1040.11, RoHS | ||
Özellikler
Başvuru
Optik ve Elektriksel Özellikler
| Parametre | Sembol | Minimum | Tipik | Maks. | Birim | Notlar | |
| verici | |||||||
| Merkez Dalga Boyu | λc | 1270 | 1310 | 1350 | nm | ||
| Spektral Genişlik (-20dB) | Δλ | 1 | nm | ||||
| Yan Mod Bastırma Oranı | SMSR | 30 | - | dB | |||
| Ortalama Çıkış Gücü | Pdışarı | -1.0 | +3.0 | dBm | 1 | ||
| yok olma oranı | acil | 3.5 | dB | ||||
| Veri Girişi Swing Diferansiyeli | VİÇİNDE | 180 | 850 | mV | 2 | ||
| Giriş Diferansiyel Empedansı | ZİÇİNDE | 90 | 100 | 110 | Ω | ||
|
TX Devre Dışı Bırak |
Devre dışı bırakmak | 2.0 | Vcc | V | |||
| Olanak vermek | 0 | 0,8 | V | ||||
|
TX Arızası |
Arıza | 2.0 | Vcc | V | |||
| Normal | 0 | 0,8 | V | ||||
| Alıcı | |||||||
| Merkez Dalga Boyu | λc | 1260 | 1600 | nm | |||
| Alıcı Duyarlılığı | -16 | dBm | 3 | ||||
| Alıcı Aşırı Yükü | 0,5 | dBm | 3 | ||||
| LOS De-Assert | kayıpD | -17 | dBm | ||||
| LOS İddiası | kayıpA | -30 | dBm | ||||
| LOS Histerisiz | 0,5 | dB | |||||
| Veri Çıkışı Dönüş Farkı | Vdışarı | 300 | 900 | mV | 4 | ||
|
kayıp |
Yüksek | 2.0 | Vcc | V | |||
| Düşük | 0,8 | V | |||||
Notlar:
1. Optik güç SMF'ye gönderilir.
2. PECL girişi, dahili olarak AC bağlantılı ve sonlandırıldı.
3. PRBS 231-1 test modeli @10312Mbps, BER ≤1×10-12 ile ölçülmüştür.
4. Dahili olarak AC bağlantılı.
uyumluluk
Gigaopto'nun tüm GTS-L1385-25DC optik alıcı-verici modülleri açık kaynaklıdır, ana akım cihazlarla tam uyumlu olacak şekilde kodlanabilir, daha fazla ürün uyumluluğu için lütfen aşağıdaki forma bakın, lütfen bizimle iletişime geçmekten çekinmeyin.
| İlgili Uyumlu Marka/Parça Numarası | |||
| Marka | Parça Numarası | Marka | Parça Numarası |
| Gigaopto | GTS-L1385-25DC | Brokar | XBR-000174 |
| HPE | AW538A | ||
