Ürün ayrıntıları:
|
| Ürün adı: | 8G FC Alıcı-Verici | Form faktörü: | SFP+ |
|---|---|---|---|
| dalga boyu: | 850nm | Ulaşmak: | 300m |
| medya: | MMF | bağlayıcı: | LC |
| anahtar kelimeler: | 8G Fiber Kanal, SFP+ Yazılım Alıcı-Verici | Tip: | Yazılım SFP'si |
| Vurgulamak: | SFP+ Fiber Alıcı-Verici Modülü,850nm Fiber Alıcı-Verici Modülü,SFP+ SW |
||

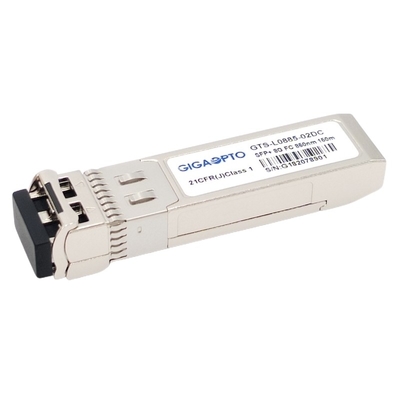

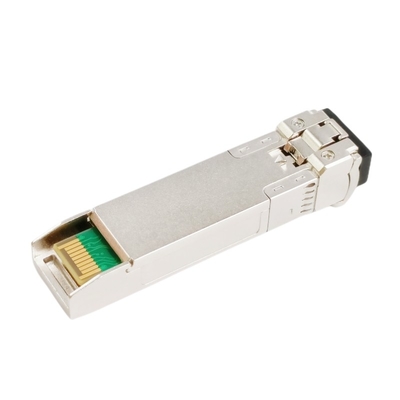

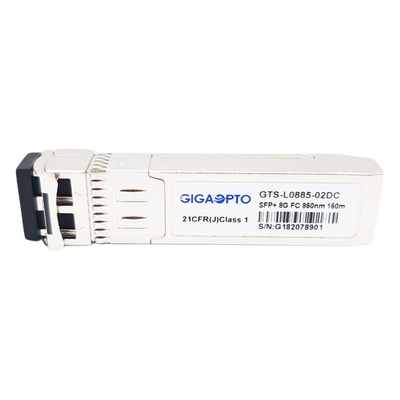

8G Fiber Kanal Alıcı-Verici SFP+, 8/4/2/1G Fiber Kanal, 300m
Tanım
Bu 8GFC SFP+ alıcı-verici, dubleks LC yuvası aracılığıyla Çok modlu Fiber (MMF) üzerinden 300m'ye kadar bağlantı sağlayan 8Gbps kısa dalga Fiber kanal bağlantı uygulamaları için tasarlanmıştır.Bu alıcı-verici, en kaliteli 850nm VSCEL Lazer verici ve PIN Fotodiyot alıcısını kullanır.
8G FC SFP+ SW modülleri, FC-PI-4 Rev. 8.00 ve SFF-8472 Rev 11.0 ile uyumludur ve SFF-8432 ve SFF-8431 Rev. 4.1'in uygulanabilir bölümleri ile uyumludur.
1.0625-8.5 Gbps veri hızını ve 8G Fiber Kanal (8.5Gbps),4G Fiber Kanal (4.25Gbps),2G Fiber Kanal (2.125Gbps),1G Fiber Kanal (1.0625Gbps) gibi uygulamaları destekler.
Optik alıcı-verici, RoHS uyumludur ve CE/FCC sertifikalıdır.
Şartname
| Form faktörü | SFP+ | Maksimum Veri Hızı(Gb/sn) | 8.5 Gb/sn |
| Merkezdalga boyu | 850nm | Fiber Mesafesi | 300m |
| bağlayıcı | Dubleks LC | medyaTip | MMF |
| Verici Tipi | VCSEL | Alıcı Tipi | TOPLU İĞNE |
| TX Gücü | -6~-0.5dBm | Alıcı Duyarlılığı | <-10.5dBm |
| yok olma oranı | >3.5dB | Aşırı yükleme | >0.5dBm |
| Sıcaklık | 0 ila 70°C (32 ila 158°F) | Dijital Teşhis | Desteklenen |
| OEM/ODM | Desteklenen | Garanti | 3 yıl |
| uyma | IEC/EN 61000-4-2,IEC-60825, FDA 21CFR 1040.10 ve 1040.11, RoHS | ||
Özellikler
Başvuru
Optik ve Elektriksel Özellikler
| Parametre | Sembol | Minimum | Tipik | Maks. | Birim | Notlar | |
| verici | |||||||
| Merkez Dalga Boyu | λc | 840 | 850 | 860 | nm | ||
| Spektral Genişlik (RMS) | Δλ | 0.65 | nm | ||||
| Yan Mod Bastırma Oranı | SMSR | - | - | - | dB | ||
| Ortalama Çıkış Gücü | surat asmak | -6.0 | -0.5 | dBm | 1 | ||
| yok olma oranı | acil | 3.0 | dB | ||||
| Veri Girişi Swing Diferansiyeli | şasi numarası | 180 | 950 | mV | 2 | ||
| Giriş Diferansiyel Empedansı | Çinko | 90 | 100 | 110 | Ω | ||
|
TX Devre Dışı Bırak |
Devre dışı bırakmak | 2.0 | Vcc | V | |||
| Olanak vermek | 0 | 0,8 | V | ||||
|
TX Arızası |
Arıza | 2.0 | Vcc | V | |||
| Normal | 0 | 0,8 | V | ||||
| Alıcı | |||||||
| Merkez Dalga Boyu | λc | 840 | 850 | 860 | nm | ||
| Alıcı Duyarlılığı | -10,5 | dBm | 3 | ||||
| Alıcı Aşırı Yükü | 0,5 | dBm | 3 | ||||
| LOS De-Assert | kayıp | -12 | dBm | ||||
| LOS İddiası | LOSA | -22 | dBm | ||||
| LOS Histerisiz | 0,5 | 4 | dB | ||||
| Veri Çıkışı Dönüş Farkı | Vout | 500 | 700 | 900 | mV | 4 | |
|
kayıp |
Yüksek | 2.0 | Vcc | V | |||
| Düşük | 0,8 | V | |||||
Notlar:
1. Optik güç MMF'ye gönderilir.
2. PECL girişi, dahili olarak AC bağlantılı ve sonlandırıldı.
3. PRBS 231-1 test modeli @8.5Gbps, BER ≤1×10-12 ile ölçülmüştür.
4. Dahili olarak AC bağlantılı.
uyumluluk
Her Gigaopto'nun optik alıcı-vericisi, birlikte çalışabilirliği doğrulamak için ana cihazda test edilir ve belirtilen cihazda 3 yıllık garanti ile %100 tam uyumluluk sözü veriyoruz.
Bu GTS-L0885-02DC için lütfen P/N yazışma tablosuna bakın.Daha fazla uyumlulukla ilgileniyorsanız, her zaman bizimle iletişime geçebilirsiniz.
| İlgili Uyumlu Marka/Parça Numarası | |||
| Marka | Parça Numarası | Marka | Parça Numarası |
| Gigaopto | GTS-L0885-02DC | Brokar | XBR-000147 |
| Cisco | DS-SFP-FC8G-SW | HPE | AJ718A |
| Ardıç | QFX-SFP-8GFC-SW | HPE | AJ906A |
| Intel | TXN31118D100000 | HPE | AJ716A |
| IBM | 88Y6416 | ||
Mekanik Boyutlar
