Ürün ayrıntıları:
|
| Form Türü: | 1x9 BiDi | Maksimum Veri Hızı: | 155Mb/sn |
|---|---|---|---|
| Maksimum Kablo Mesafesi: | 40km | Merkez Dalga Boyu: | TX1310nm/RX1550nm |
| Gerilim: | 3.3V veya 5V | bağlayıcı: | SC, ST, FC |
| Elyaf Türü: | Tek Mod (SMF) | anahtar kelimeler: | 1x9 155Mbps Modül, BIDI TX1310nm RX1550nm BiDi Optik Alıcı-Verici, 155M 1x9 40km 1310nm-TX/R1550nm-R |
| Vurgulamak: | RX1550nm 1x9 Alıcı-Verici Modülü,BIDI 1x9 Alıcı-Verici Modülü,TX1310nm tek modlu alıcı-verici |
||

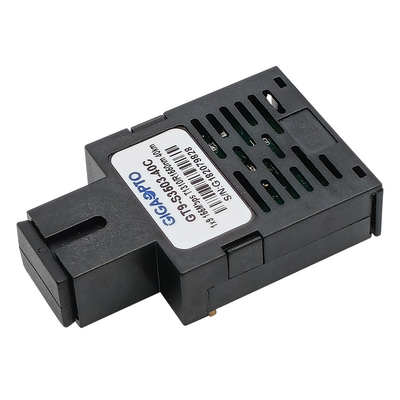

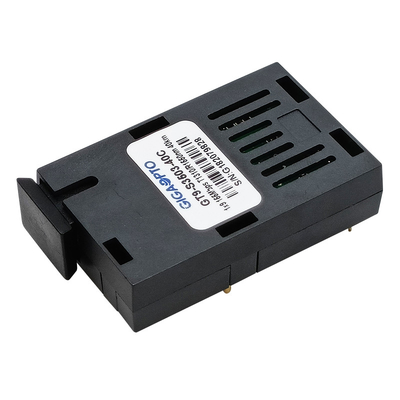

155Mbps 1x9 TX1310nm/RX1550nm BIDI 40km SMF LVPECL PECL SC/ST/FC Alıcı-Verici Modülü
Tanım
GIGAOPTO'nun GT9-S3503-40x serisi alıcı-vericileri, Gigabit Ethernet ve IEEE-802.3 Standardı ile uyumlu, yüksek performanslı, uygun maliyetli modüllerdir.Alıcı-verici, Tx1310nm ve Rx1550nm normal dalga boyunda çalışan tek modlu fiber (SMF) ile 155Mbps veri hızını ve 40km iletim mesafesini destekler.Verici bölümü, sıcaklık kompanzasyonu ve otomatik güç kontrol fonksiyonu ile gelişmiş bir FP ve sürücü IC içerir.Alıcı bölümü, geniş dinamik aralık için verimli bir InGaAs/InP PIN fotodiyodu ve AGC ile transempedans içerir.
1×9 BiDi Alıcı-Vericiler, 155 Mb/s veri hızında Fast Ethernet, SDH STM-1 L-1.1, SONET OC-3 LR-1 ve ATM tasarımları için uygundur.
Şartname
| Ürün Paketi | 1x9 BiDi | Hız | 155 Mb/sn |
| Arayüz | Tek SC,FC,ST | İletim Mesafesi | 40km |
| DDM | Numara | Elyaf Türü | Tek mod |
| Garanti | 3 yıl | Ortam sıcaklığı | 0 ila 70°C (32 ila 158°F) |
| Merkezdalga boyu | TX1310nm/RX1550nm | GüçBesleme gerilimi | 3.3V veya 5V |
| Lehimleme Sıcaklığı | <260 °C | ArzAkım | 250mA |
| vericiTip | FP | Alıcı | PIN foto dedektörü |
| Ortalama Çıkış Gücü | -10 ila -3dBm | RXsens. | <-35dBm |
| acil | >10dB | Doyma | >-3dBm |
| protokoller | ITU-T G.957, STM-1/OC-3, RoHS | ||
Özellikler
B tipi: 1550nmTx/1310nmRx
Başvuru
Sipariş Bilgileri
| Parça Numarası | Tanım |
| GT9-S3503-40C | 1x9 Alıcı-Verici Modülü, 155M BiDi TX1310nm/RX1550nm, SC, SMF, 40km, 3.3V/5V, 0 - 70°C |

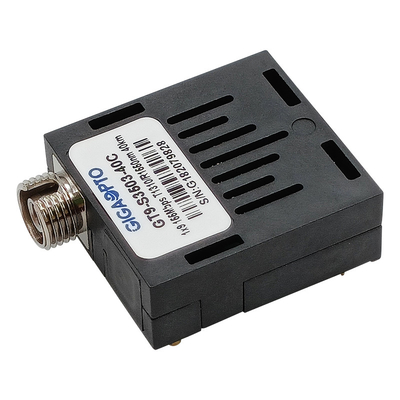

| GT9-S3503-40CF | 1x9 Alıcı-Verici Modülü, 155M BiDi TX1310nm/RX1550nm, FC, SMF, 40km, 3.3V/5V, 0 - 70°C |

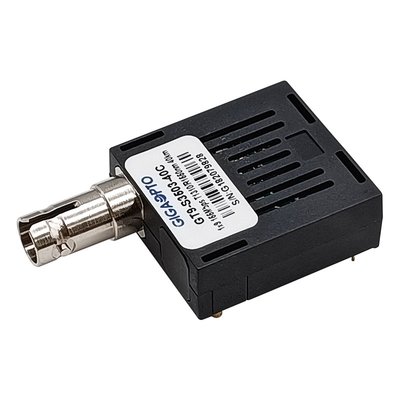

| GT9-S3503-40CT | 1x9 Alıcı-Verici Modülü, 155M BiDi TX1310nm/RX1550nm, ST, SMF, 40km, 3.3V/5V, 0 - 70°C |
| GT9-S3503-40I | 1x9 Alıcı-Verici Modülü, 155M BiDi TX1310nm/RX1550nm, SC, SMF, 40km, 3.3V/5V, -40 ila 85°C |
| GT9-S3503-40IF | 1x9 Alıcı-Verici Modülü, 155M BiDi TX1310nm/RX1550nm, FC, SMF, 40km, 3.3V/5V, -40 ila 85°C |
| GT9-S3503-40IT | 1x9 Alıcı-Verici Modülü, 155M BiDi TX1310nm/RX1550nm, ST, SMF, 40km, 3.3V/5V, -40 ila 85°C |
| GT9-S3503-40C3 | 1x9 Alıcı-Verici Modülü, 155M BiDi TX1310nm/RX1550nm, SC, SMF, 40km, 3.3V, 0 - 70°C |
| GT9-S3503-40CF3 | 1x9 Alıcı-Verici Modülü, 155M BiDi TX1310nm/RX1550nm, FC, SMF, 40km, 3.3V, 0 - 70°C |
| GT9-S3503-40CT3 | 1x9 Alıcı-Verici Modülü, 155M BiDi TX1310nm/RX1550nm, ST, SMF, 40km, 3.3V, 0 - 70°C |
| GT9-S3503-40I3 | 1x9 Alıcı-Verici Modülü, 155M BiDi TX1310nm/RX1550nm, SC, SMF, 40km, 3.3V,-40 ila 85°C |
| GT9-S3503-40IF3 | 1x9 Alıcı-Verici Modülü, 155M BiDi TX1310nm/RX1550nm, FC, SMF, 40km, 3.3V,-40 ila 85°C |
| GT9-S3503-40IT3 | 1x9 Alıcı-Verici Modülü, 155M BiDi TX1310nm/RX1550nm, ST, SMF, 40km, 3.3V, -40 ila 85°C |
| GT9-S3503-40C5 | 1x9 Alıcı-Verici Modülü, 155M BiDi TX1310nm/RX1550nm, SC, SMF, 40km, 5V, 0 - 70°C |
| GT9-S3503-40CF5 | 1x9 Alıcı-Verici Modülü, 155M BiDi TX1310nm/RX1550nm, FC, SMF, 40km, 5V, 0 - 70°C |
| GT9-S3503-40CT5 | 1x9 Alıcı-Verici Modülü, 155M BiDi TX1310nm/RX1550nm, ST, SMF, 40km, 5V, 0 - 70°C |
| GT9-S3503-40I5 | 1x9 Alıcı-Verici Modülü, 155M BiDi TX1310nm/RX1550nm, SC, SMF, 40km, 5V, -40 ila 85°C |
| GT9-S3503-40IF5 | 1x9 Alıcı-Verici Modülü, 155M BiDi TX1310nm/RX1550nm, FC, SMF, 40km, 5V, -40 ila 85°C |
| GT9-S3503-40IT5 | 1x9 Alıcı-Verici Modülü, 155M BiDi TX1310nm/RX1550nm, ST, SMF, 40km, 5V, -40 ila 85°C |
Toplu iğneDtanım
TipikAuygulama Devresi
Paket Anahattı
