Ürün ayrıntıları:
|
| Ürün adı: | Aktif optik kablo düzeneği | Veri hızı: | 100G ila 4x25G |
|---|---|---|---|
| Tip: | QSFP28 + SFP28 | Aktif veya Pasif: | Aktif |
| Sıcaklık: | Reklam | Garanti: | 3 yıl |
| anahtar kelimeler: | 100G QSFP28 - 4x SFP28 AOC | ||
| Vurgulamak: | SFP28 Aktif Optik Kablo,Breakout Aktif Optik Kablo,100G QSFP28 kablosu |
||

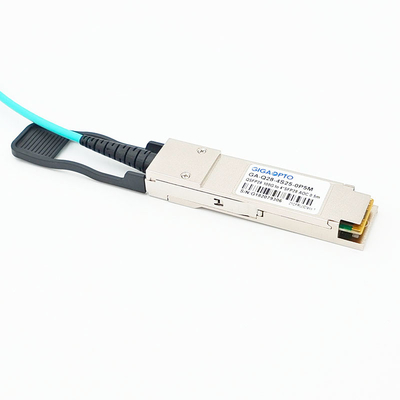

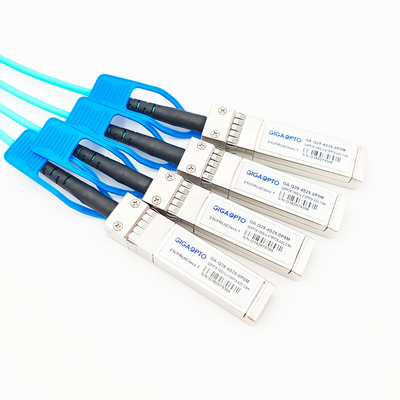

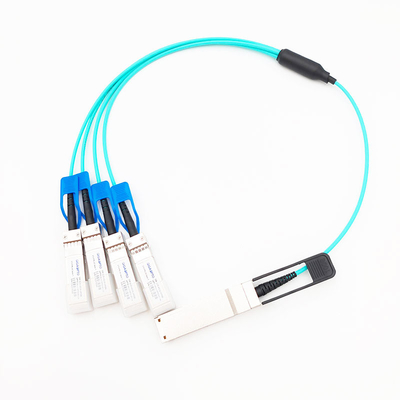

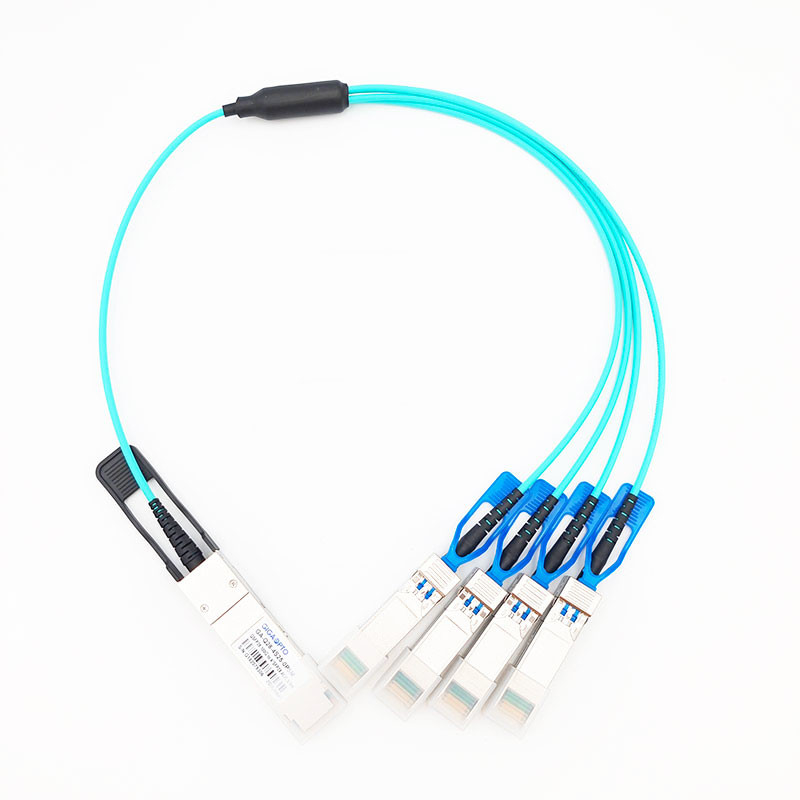

Bu 100G Breakout AOC, veri, depolama ve HPC ara bağlantısı için 4*25Gbps paralel Aktif Optik Kablodur.Bir uçta 100G QSFP28 bağlantı noktası ve diğer uçta dört adet 25G SFP28 bağlantı noktası bağlantısı sağlar.
Fonksiyonel Özellikler
| Ürün adı | 100G Çıkış 4*25G AOC | Veri Hızı (Gbps) | 103.125 Gb/sn |
| bağlayıcı A | QSFP28 | Bağlayıcı B | SFP28 |
| Merkez Dalga Boyu | 850nm | Elyaf Türü | Su OM3/OM4 |
| lif uzunluğu | 0,5m ila 100m | DOM/DDM | Destek |
| Sıcaklık | Çalışma: 0°C ila 70°C | Ceket Malzemesi | OFNP |
| Depolama: -40°C ila 85°C | Minimum Bükme Yarıçapı | 7.5mm | |
| Güç dağılımı | < 2,5 W QSFP28 tarafı, her biri 1 W SFP28 | Güç kaynağı (tipik) | 3.3V |
| protokoller | 25/100G Ethernet | Veri bütünlüğü | 1E-12 BER |
| Çoklu Satıcı Desteği | QSFP28 MSA | uyma | SFF-8431, SFF-8436 ,RoHS |
| MTBF | 1.000.000 Saat | Garanti | 36 ay |
| Başvuru | IEEE 802.3bm 100GBASE-SR4 IEEE 802.3by 25GBASE-SR InfiniBand SDR/DDR/QDR Yüksek Performanslı Bilgi İşlem (HPC) kümeleri Sunucular, anahtarlar, depolama ve ana bilgisayar kartı adaptörleri |
||
Tanım
Gigaopto'nun GA-Q28-4S25-001M 100G QSFP28 - 4x 25G SFP28 koparma Aktif Optik Kabloları (AOC'ler), BT uzmanlarına 100G QSFP28 ve 25G SFP28 özellikli ana bilgisayar adaptörlerini, anahtarlarını ve sunucularını birleştirmek için uygun maliyetli bir ara bağlantı çözümü sunar.
Tipik uygulamalar için, kullanıcılar bu koparma veya ayırıcı kabloyu 100GE anahtarındaki kullanılabilir bir QSFP28 bağlantı noktası arasına kurabilir ve 4 adede kadar yukarı akış SFP28 etkin 25GE anahtarını besleyebilir.
Her kablonun bir ucunda 103 Gb/sn için derecelendirilmiş tek bir SFF-8436 uyumlu QSFP28 konektörü ve diğer ucunda her biri 25,78 Gb/sn için derecelendirilmiş 4 SFF-8431 uyumlu SFP28 konektörü bulunur.
Endüstri lideri VCSEL teknolojisini, gelişmiş yeni bir hafif motor tasarımı ve bükülmeye duyarlı olmayan çok modlu fiberi kullanan bu AOC, 100 metreye kadar olan mesafelerde 25GbE ve 100GbE uygulamaları için olağanüstü maliyet ve performans değeri sunar.
Sipariş Bilgileri
| Parça Numarası | Tanım |
| GA-Q28-4S25-001M | 100G QSFP28 - 4x 25G SFP28 Fan Çıkışı AOC Kablosu 1M |
| GA-Q28-4S25-002M | 100G QSFP28 - 4x 25G SFP28 Fan Çıkışı AOC Kablosu 2M |
| GA-Q28-4S25-003M | 100G QSFP28 - 4x 25G SFP28 Fan Çıkışı AOC Kablosu 3M |
| GA-Q28-4S25-005M | 100G QSFP28 - 4x 25G SFP28 Fan Çıkışı AOC Kablosu 5M |
| GA-Q28-4S25-007M | 100G QSFP28 - 4x 25G SFP28 Fan Çıkışı AOC Kablosu 7M |
| GA-Q28-4S25-010M | 100G QSFP28 - 4x 25G SFP28 Fan Çıkışı AOC Kablosu 10M |
| GA-Q28-4S25-015M | 100G QSFP28 - 4x 25G SFP28 Fan-out AOC Kablosu 15M |
| GA-Q28-4S25-020M | 100G QSFP28 - 4x 25G SFP28 Fan Çıkışı AOC Kablosu 20M |
| GA-Q28-4S25-025M | 100G QSFP28 - 4x 25G SFP28 Fan Çıkışı AOC Kablosu 25M |
| GA-Q28-4S25-030M | 100G QSFP28 - 4x 25G SFP28 Fan Çıkışı AOC Kablosu 30M |
| GA-Q28-4S25-050M | 100G QSFP28 - 4x 25G SFP28 Fan Çıkışı AOC Kablosu 50M |
| Not | Kablo uzunluğu, gerektiği gibi herhangi bir uzunluğa göre özelleştirilebilir. |
Özellikler
Başvuru
Optik ve Elektriksel Özellikler
1. QSFP28:Ölçülen durum:Kanal Veri Hızı 25.78125Gbps, VRCCR=3.3V, PRBS31, Kasa Çalışma Sıcaklığı 0~70℃
| Parametre | Sembol | Minimum | Tipik | Maks. | Birim |
| verici | |||||
| Merkez Dalga Boyu | λc | 840 | 850 | 860 | nm |
| RMS spektral genişliği | σ | 0.65 | nm | ||
| Ortalama fırlatma gücü, her şerit | PAVG | -7.5 | -1 | +2.5 | dBm |
| Giriş diferansiyel salınımı | Vin PP | 300 | 1100 | mV | |
| Giriş diferansiyel empedansı | Çinko | 90 | 100 | 110 | Ω |
| yok olma oranı | acil | 2.0 | dB | ||
| Alıcı | |||||
| Merkez Dalga Boyu | λc | 840 | 850 | 860 | nm |
| Bit hata oranı | BER | E-12 | |||
| Alıcı Aşırı Yükü | PinMAX | 2.5 | dBm | ||
| Çıkış Diferansiyel salınımı | Vout PP | 500 | 800 | mV | |
| Çıkış Diferansiyel Empedansı | Zout | 90 | 100 | 110 | Ω |
2.SFP28 Ölçülen durum:Kanal Veri Hızı 25.78125Gbps, VRCCR=3.3V, PRBS31, Kasa Çalışma Sıcaklığı 0~70℃
| Parametre | Sembol | Minimum | Tipik | Maks. | Birim |
| verici | |||||
| Merkez Dalga Boyu | λc | 840 | 850 | 860 | nm |
| RMS spektral genişliği | σ | 0.65 | nm | ||
| Ortalama fırlatma gücü, her şerit | PAVG | -7.5 | -1 | +2.5 | dBm |
| Giriş diferansiyel salınımı | Vin PP | 300 | 1100 | mV | |
| Giriş diferansiyel empedansı | Çinko | 90 | 100 | 110 | Ω |
| yok olma oranı | acil | 2.0 | dB | ||
| Alıcı | |||||
| Merkez Dalga Boyu | λc | 840 | 850 | 860 | nm |
| Bit hata oranı | BER | E-12 | |||
| Alıcı Aşırı Yükü | PinMAX | 2.5 | dBm | ||
| Çıkış Diferansiyel salınımı | Vout PP | 500 | 800 | mV | |
| Çıkış Diferansiyel Empedansı | Zout | 90 | 100 | 110 | Ω |
uyumluluk
Gigaopto'nun aktif optik kabloları birçok ünlü switch markası ile %100 uyumludur ve OEM cihazlarına zarar vermez.Ürünlerimizin kalitesini ve uyumluluğunu sağlamak için, her ürün müşterilere teslim edilmeden önce ilgili ekipman üzerinde dikkatlice test edilir.
Bu 100G çıkışlı AOC uyumluluğu için lütfen P/N yazışma tablosuna bakın (örneğin 1m uzunluğunda).Aradığınız marka ve parça numarası aşağıda listelenmemişse, lütfen bize bildirin, size daha fazla ayrıntı vermekten memnuniyet duyarız.
| İlgili Uyumlu Marka/Parça Numarası | |||
| UyumluMarka | UyumluParça No. | UyumluMarka | UyumluParça No. |
| Gigaopto | GA-Q28-4S25-001M | Arista | AOC-Q-4S-100G-1M |
| Cisco | QSFP-4SFP25G-AOC1M | HW | AOC-Q28-S28-1M |
| Brokar | 100G-Q28-S28-AOC-0101 | Ardıç | JNP-100G-AOCBO-1M |
| H3C | QSFP28-4SFP28-AOC-1M | Aşırı | Q-4S28AO01 |
| Mellanoks | MFA7A50-C001 | ||
Mekanik Tasarım Boyutları
SSS
1. 100G QSFP28 ayırıcı aktif optik kabloların her bir ucu için farklı uyumluluklara sahip olabilir miyim?
Evet, destekleniyor.Aktif optik kablolar için özelleştirilmiş ikili uyumluluk çözümleri sunuyoruz, böylece her uç için ayrı ayrı uyumluluk seçebilirsiniz.Tek ihtiyacınız olan, istenen Uyumlu Markaları listelemek.
