Ürün ayrıntıları:
|
| Form Türü: | 1x9 | Maksimum Veri Hızı: | 1.25 Gb/sn |
|---|---|---|---|
| Maksimum erişim: | 0.55KM | Merkez Dalga Boyu: | 850nm |
| Optik Bileşenler: | VCSEL 850nm | bağlayıcı: | Dubleks SC, ST, FC |
| Fiber modu: | çok modlu | anahtar kelimeler: | 1x9 1.25Gbps 850nm 550m, 1x9 Optik Alıcı-Verici, 1.25G 1x9 Çok modlu |

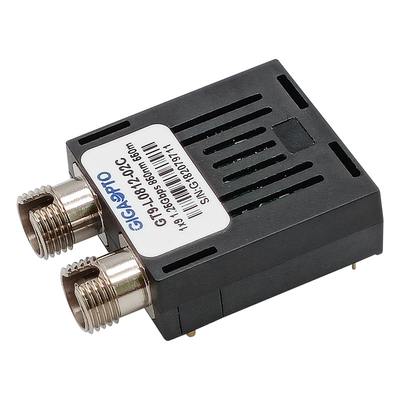

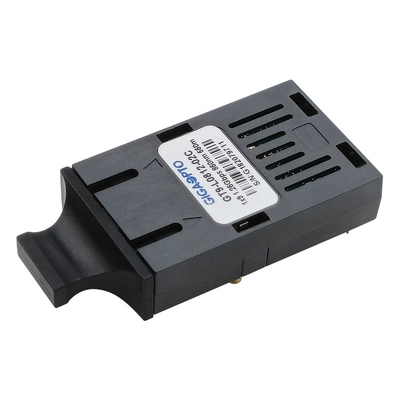

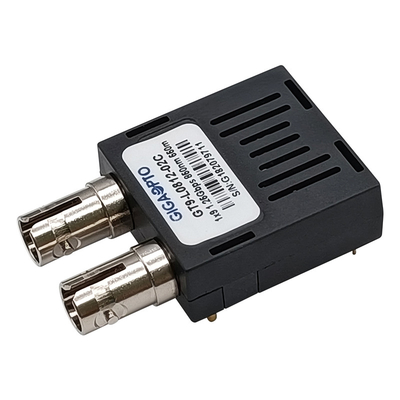

1.25 Gb/sn 1x9Alıcı-Verici ModülüDubleks SC ST FC 850nm MMF 550m LVPECL PECL
Tanım
GIGAOPTO'nun GT9-L0812-02x serisi çok modlu alıcı-vericisi, Gigabit Ethernet ve Fiber Kanal gibi çift yönlü seri optik veri iletişimi için düşük güçlü, yüksek performanslı bir modüldür.1x9 alıcı-vericiler, çok modlu fiber için tasarlanmış 1,25 Gb/sn maksimum veri hızını destekler ve maksimum 550m iletim mesafesi ile 850nm nominal dalga boyunda çalışır.
1x9 alıcı-verici üç bölümden oluşur: verici ve alıcı optik alt tertibatları, bir elektrik alt tertibatı ve bir çift yönlü SC veya ST veya FC konektör yuvası içeren paket muhafazası.
Şartname
| Ürün paketleme | 1x9 | Maks.Veri Hızı (Gbps) | 1,25 Gb/sn |
| Optik Konektör | Dubleks SC,FC,ST | Ulaşmak | 550m |
| DDM/DOM | Numara | medya | Çok Modlu Fiber |
| Merkez Dalga Boyu | 850nm | Sıcaklık | 0 ila 70°C (32 ila 158°F) |
| Lehimleme Sıcaklığı | <260 °C | Güç kaynağı gerilimi | 3.3V veya 5V |
| Lazer Tipi | VCSEL | PD Tipi | TOPLU İĞNE |
| Verici Gücü | -9 ~ -3 dBm | Duyarlılık | <-18dBm |
| acil | >9dB | Aşırı yükleme | >-3dBm |
| protokoller | IEEE802.3z, SFF-8472, ITU-T G.957 | ||
Özellikler
Başvuru
Sipariş Bilgileri
| Parça Numarası | Tanım |
| GT9-L0812-02C | 1x9 Alıcı-Verici Modülü, 1.25Gbps, SC, Çoklu Mod 850nm 550m, 3.3V/5V, 0 - 70°C |
| GT9-L0812-02CF | 1x9 Alıcı-Verici Modülü, 1.25Gbps, FC, Çoklu Mod 850nm 550m, 3.3V/5V, 0 - 70°C |
| GT9-L0812-02CT | 1x9 Alıcı-Verici Modülü, 1.25Gbps, ST, Çoklu Mod 850nm 550m, 3.3V/5V, 0 - 70°C |
| GT9-L0812-02I | 1x9 Alıcı-Verici Modülü, 1.25Gbps, SC, Çoklu Mod 850nm 550m, 3.3V/5V, -40 ila 85°C |
| GT9-L0812-02IF | 1x9 Alıcı-Verici Modülü, 1.25Gbps, FC, Çoklu Mod 850nm 550m, 3.3V/5V, -40 ila 85°C |
| GT9-L0812-02IT | 1x9 Alıcı-Verici Modülü, 1.25Gbps, ST, Çoklu Mod 850nm 550m, 3.3V/5V, -40 ila 85°C |
| GT9-L0812-02C3 | 1x9 Alıcı-Verici Modülü, 1.25Gbps, SC, Çoklu Mod 850nm 550m, 3.3V, 0 - 70°C |
| GT9-L0812-02CF3 | 1x9 Alıcı-Verici Modülü, 1.25Gbps, FC, Çoklu Mod 850nm 550m, 3.3V, 0 - 70°C |
| GT9-L0812-02CT3 | 1x9 Alıcı-Verici Modülü, 1.25Gbps, ST, Çoklu Mod 850nm 550m, 3.3V, 0 - 70°C |
| GT9-L0812-02I3 | 1x9 Alıcı-Verici Modülü, 1.25Gbps, SC, Çoklu Mod 850nm 550m, 3.3V,-40 ila 85°C |
| GT9-L0812-02IF3 | 1x9 Alıcı-Verici Modülü, 1.25Gbps, FC, Çoklu Mod 850nm 550m, 3.3V,-40 ila 85°C |
| GT9-L0812-02IT3 | 1x9 Alıcı-Verici Modülü, 1.25Gbps, ST, Çoklu Mod 850nm 550m, 3.3V, -40 ila 85°C |
| GT9-L0812-02C5 | 1x9 Alıcı-Verici Modülü, 1.25Gbps, SC, Çoklu Mod 850nm 550m, 5V, 0 - 70°C |
| GT9-L0812-02CF5 | 1x9 Alıcı-Verici Modülü, 1.25Gbps, FC, Çoklu Mod 850nm 550m, 5V, 0 - 70°C |
| GT9-L0812-02CT5 | 1x9 Alıcı-Verici Modülü, 1.25Gbps, ST, Çoklu Mod 850nm 550m, 5V, 0 - 70°C |
| GT9-L0812-02I5 | 1x9 Alıcı-Verici Modülü, 1.25Gbps, SC, Çoklu Mod 850nm 550m, 5V, -40 ila 85°C |
| GT9-L0812-02IF5 | 1x9 Alıcı-Verici Modülü, 1.25Gbps, FC, Çoklu Mod 850nm 550m, 5V, -40 ila 85°C |
| GT9-L0812-02IT5 |
1x9 Alıcı-Verici Modülü, 1.25Gbps, ST, Çoklu Mod 850nm 550m, 5V, -40 ila 85°C |
Toplu iğneDtanım
TipikAuygulama Devresi
Not 1: Çalışma Voltajı: 3.3V
Not 2: 3.3V, R1=R3=R5=R7=130R, R2=R4=R6=R8=82R, R9=270R
Paket Anahattı
Boyutlar milimetre cinsindendir.Aksi belirtilmedikçe tüm boyutlar ±0,1 mm'dir.(Birim: mm)
