Ürün ayrıntıları:
|
| Form Türü: | 1x9 | Veri bağlantısı: | 155Mb/sn |
|---|---|---|---|
| Kablo uzunluğu: | 20km | Merkez Dalga Boyu: | 1310nm |
| lazer tipi: | FP | optik konektör: | Dubleks SC, ST, FC |
| Kablo tipi: | SMF | anahtar kelimeler: | 1x9 155Mbps 1310nm, 1x9 20km Optik Alıcı-Verici, 1x9 Tek ModOptik Modül |

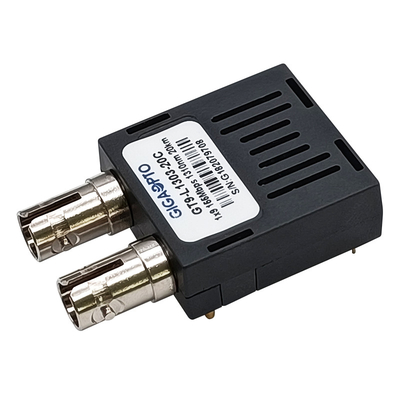

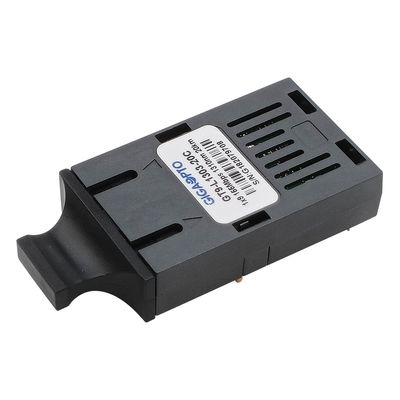

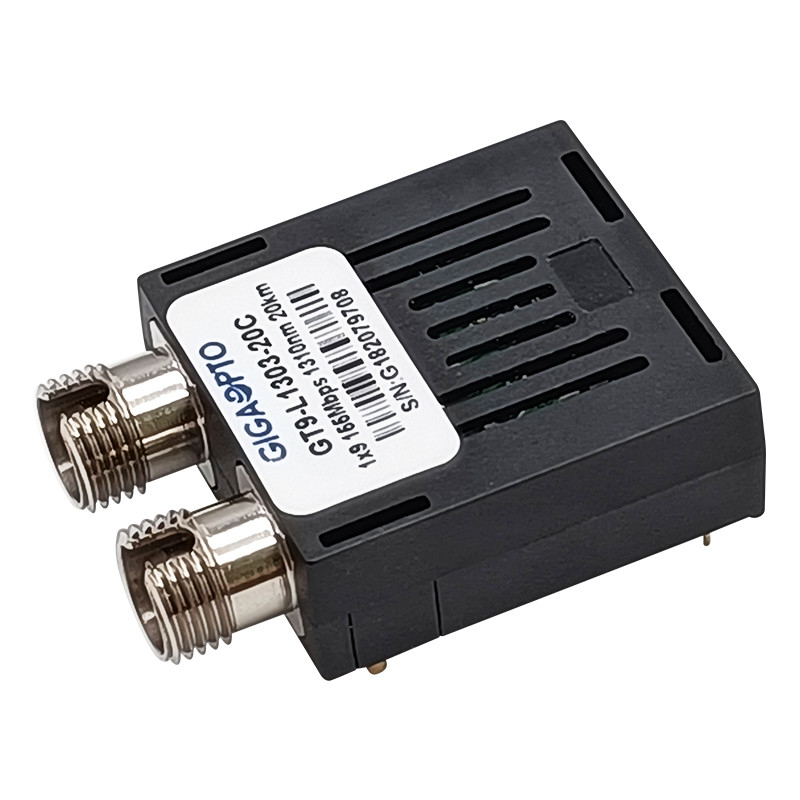

155Mbps 1310nm 1x9Alıcı-Verici ModülüSMF 20km Dubleks SC/ST/FC LVPECL PECL
Tanım
GIGAOPTO'nun GT9-L1303-20x serisi tek modlu alıcı-vericileri, SONET OC-3 / SDH STM-1 ve Fast Ethernet gibi çift yönlü seri optik veri iletişimi için düşük güç, yüksek performanslı modüldür.Bu seri 1x9 alıcı-verici modülü, 1310nm nominal dalga boyunda tek modlu fiber üzerinden 20 km'ye kadar iletim mesafesini destekler.
Verici bir 1310nm FP Lazer ve PECL verilerini ışık sinyaline dönüştüren bir sürücü devresi içerir ve alıcı, ışık sinyalini güçlendirilen ve PECL uyumlu verilere yeniden oluşturulan bir elektrik akımına dönüştüren bir InGaAs/InP PIN fotodiyodu içerir.
Bu tek modlu alıcı-verici, IEC 60825 ile uyumlu 1. Sınıf lazer ürünüdür.
Şartname
| Ürün paketleme | 1x9 | Veri hızı (Mb/s) | 155Mb/sn |
| bağlayıcı | Dubleks SC,FC,ST | Ulaşmak | 20km |
| DDM/DOM | Numara | medya | Tek Modlu Fiber |
| Garanti | 3 yıl | Çalışma sıcaklığı |
Reklam 0 ila 70°C (32 ila 158°F) |
| Merkez Dalga Boyu | 1310nm | Güç kaynağı gerilimi | 3.3V veya 5V |
| Lehimleme Sıcaklığı | <260 °C | Akım | 300mA |
| LDTip | FP | Fotoğraf dedektörü | TOPLU İĞNE |
| Optik Çıkış Gücü | -15 ila -8dBm | Duyarlılık | <-34dBm |
| acil | >9dB | Aşırı yükleme | >-3dBm |
| protokoller | ITU-T G.957 Uyumlu | ||
Özellikler
Başvuru
Sipariş Bilgileri
| Parça Numarası | Tanım |
| GT9-L1303-20C | 1x9 Alıcı-Verici Modülü, 155Mbps, SC, Tek Mod 1310nm 20km, 3.3V/5V, 0 - 70°C |
| GT9-L1303-20CF | 1x9 Alıcı-Verici Modülü, 155Mbps, FC, Tek Mod 1310nm 20km, 3.3V/5V, 0 - 70°C |
| GT9-L1303-20CT | 1x9 Alıcı-Verici Modülü, 155Mbps, ST, Tek Mod 1310nm 20km, 3.3V/5V, 0 - 70°C |
| GT9-L1303-20I | 1x9 Alıcı-Verici Modülü, 155Mbps, SC, Tek Mod 1310nm 20km, 3.3V/5V, -40 ila 85°C |
| GT9-L1303-20IF | 1x9 Alıcı-Verici Modülü, 155Mbps, FC, Tek Mod 1310nm 20km, 3.3V/5V, -40 ila 85°C |
| GT9-L1303-20IT | 1x9 Alıcı-Verici Modülü, 155Mbps, ST, Tek Mod 1310nm 20km, 3.3V/5V, -40 ila 85°C |
| GT9-L1303-20C3 | 1x9 Alıcı-Verici Modülü, 155Mbps, SC, Tek Mod 1310nm 20km, 3.3V, 0 - 70°C |
| GT9-L1303-20CF3 | 1x9 Alıcı-Verici Modülü, 155Mbps, FC, Tek Mod 1310nm 20km, 3.3V, 0 - 70°C |
| GT9-L1303-20CT3 | 1x9 Alıcı-Verici Modülü, 155Mbps, ST, Tek Mod 1310nm 20km, 3.3V, 0 - 70°C |
| GT9-L1303-20I3 | 1x9 Alıcı-Verici Modülü, 155Mbps, SC, Tek Modlu 1310nm 20km, 3.3V,-40 ila 85°C |
| GT9-L1303-20IF3 | 1x9 Alıcı-Verici Modülü, 155Mbps, FC, Tek Modlu 1310nm 20km, 3.3V,-40 ila 85°C |
| GT9-L1303-20IT3 | 1x9 Alıcı-Verici Modülü, 155Mbps, ST, Tek Mod 1310nm 20km, 3.3V, -40 ila 85°C |
| GT9-L1303-20C5 | 1x9 Alıcı-Verici Modülü, 155Mbps, SC, Tek Mod 1310nm 20km, 5V, 0 - 70°C |
| GT9-L1303-20CF5 | 1x9 Alıcı-Verici Modülü, 155Mbps, FC, Tek Mod 1310nm 20km, 5V, 0 - 70°C |
| GT9-L1303-20CT5 | 1x9 Alıcı-Verici Modülü, 155Mbps, ST, Tek Mod 1310nm 20km, 5V, 0 - 70°C |
| GT9-L1303-20I5 | 1x9 Alıcı-Verici Modülü, 155Mbps, SC, Tek Modlu 1310nm 20km, 5V, -40 ila 85°C |
| GT9-L1303-20IF5 | 1x9 Alıcı-Verici Modülü, 155Mbps, FC, Tek Mod 1310nm 20km, 5V, -40 ila 85°C |
| GT9-L1303-20IT5 | 1x9 Alıcı-Verici Modülü, 155Mbps, ST, Tek Mod 1310nm 20km, 5V, -40 ila 85°C |
Pin Tanımı
TipikAuygulama Devresi
Not 1: Çalışma Voltajı: 3.3V veya 5V
Not 2: 3.3V, R1=R3=R5=R7=130R, R2=R4=R6=R8=82R, R9=270R
Not 3: 5V, R1=R3=R5=R7=82R, R2=R4=R6=R8=130R, R9=510R
Paket Anahattı
Boyutlar milimetre cinsindendir.Aksi belirtilmedikçe tüm boyutlar ±0,1 mm'dir.(Birim: mm)
