Ürün ayrıntıları:
|
| Ürün adı: | 1000BASE ZX DWDM SFP | Form Türü: | SFP |
|---|---|---|---|
| Veri bağlantısı: | 1000Mb/sn | Maksimum erişim: | 80km (49,7 mil) |
| dalga boyu: | 1528.77nm ila 1563.86nm | lazer tipi: | DWDM DFB (soğutulmuş) |
| Güç tüketimi: | <1.5W | Enerji bütçesi: | 26dB |
| anahtar kelimeler: | 1.25G 1000BASE ZX DWDM, 80km C17-C61 SFP, 1G ZX DWDM 1000BASE Modülü |

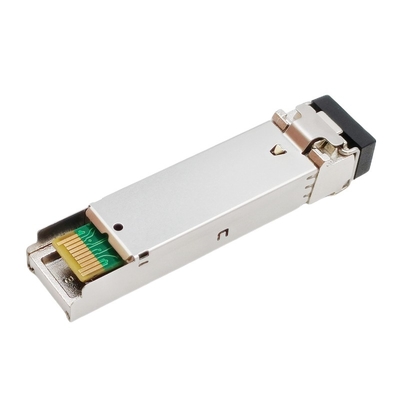

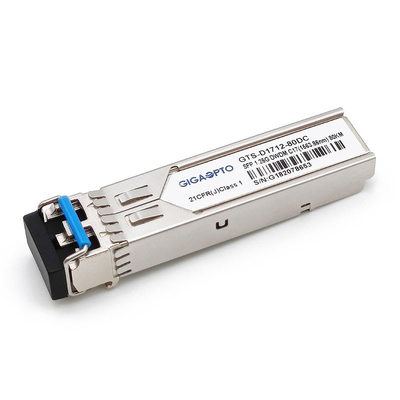

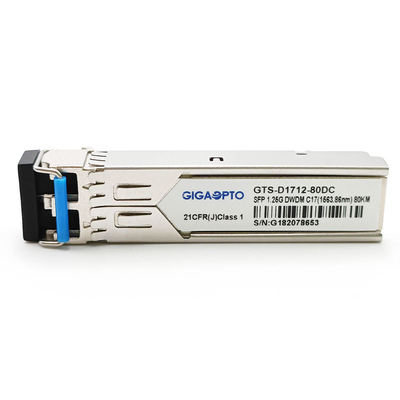

1000BASE-DWDM1.25 Gb/sn 80kmC17-C61 1528.77nm-1563.86nm100GHz SFP Alıcı-Verici ModülüSMF DOM Dubleks LC
Tanım
GIGAOPTO'nun GTS-D1712-80DC serisi optik alıcı-vericileri, IEEE802.3z ve 1G Fiber Kanal uygulaması başına 1000BASE-ZX uzun erişimli Gigabit Ethernet için Yoğun Dalga Boyu Bölmeli Çoğullama küçük form faktörlü takılabilir (SFP) modüllerdir.Bu modül, C Band DWDM ağları için özel olarak tasarlanmıştır.1.25Gbps/1.06Gbps çift veri hızını ve 1528.77nm ila 1565.50nm nominal DWDM dalga boyunda çalışan 9/125µm tek modlu fiber ile 80km iletim mesafesini destekler.
DWDM SFP alıcı-verici, çalışırken takma özelliğine izin vermek için SFP 20 pimli konektöre sahiptir.Verici bölümü, bir DWDM çoklu kuantum kuyulu EML lazeri kullanır ve Uluslararası Güvenlik Standardı IEC-60825'e göre sınıf 1 lazer uyumludur.Alıcı bölümü, bir trans-empedans ön yükselticisi (TIA) ile entegre edilmiş yüksek hızlı bir PIN fotodiyodu kullanır.
Tamamen SFP uyumlu form faktörü, çalışırken takılabilirlik, kolay optik bağlantı noktası yükseltmeleri ve düşük EMI emisyonu sağlar.
Şartname
| Form faktörü | Küçük Form Faktörü Takılabilir | Maksimum Bit Hızı | 1,25 Gb/sn |
| Konektör Tipi | LC Çift | Mesafe | 80km (49,7 mil) |
| DDM/DOM | Evet | medyaTip | SMF |
| Enerji bütçesi | 26dB | Ortam Ortamı |
Reklam 0 ila 70°C (32 ila 158°F) |
| Merkez Dalga Boyu | 1528.7~-1563.86nm | Besleme gerilimi | 3.3V |
| Güç tüketimi | <1.5W | Besleme Akımı | 450mA |
| LD Tipi | DWDM DFB(Soğutmalı) | PD Tipi | TOPLU İĞNE |
| Optik Çıkış Gücü | 0~5dBm | Duyarlılık | < -24dBm |
| acil | >8.2dB |
Giriş Doyma Güç |
>-3dBm |
| protokoller | IEEE802.3z, MSA Uyumlu | ||
Uyarı: Kısa mesafeli iletimde uzun erişimli alıcı-verici kullanıldığında, lütfen uygun
Tabloya göre zayıflatıcı.
| Mesafe | ≤15km | ≤35km | ≤55km |
| zayıflatıcı | 15dB | 10dB | 5dB |
Sipariş Bilgileri
| Parça Numarası | Tanım | İTÜ Kanalı | Frekans(THz) | Dalga boyu (nm) | Ulaşmak | bağlayıcı |
| GTS-D1712-80DC | 1.25Gbps SFP DWDM Alıcı-Verici | 17 | 191.7 | 1563.86 | 80km | LC Dubleks |
| GTS-D1812-80DC | 1.25Gbps SFP DWDM Alıcı-Verici | 18 | 191.8 | 1563.05 | 80km | LC Dubleks |
| GTS-D1912-80DC | 1.25Gbps SFP DWDM Alıcı-Verici | 19 | 191.9 | 1562.23 | 80km | LC Dubleks |
| GTS-D2012-80DC | 1.25Gbps SFP DWDM Alıcı-Verici | 20 | 192 | 1561.42 | 80km | LC Dubleks |
| GTS-D2112-80DC | 1.25Gbps SFP DWDM Alıcı-Verici | 21 | 192.1 | 1560.61 | 80km | LC Dubleks |
| GTS-D2212-80DC | 1.25Gbps SFP DWDM Alıcı-Verici | 22 | 192.2 | 1559,79 | 80km | LC Dubleks |
| GTS-D2312-80DC | 1.25Gbps SFP DWDM Alıcı-Verici | 23 | 192.3 | 1558.98 | 80km | LC Dubleks |
| GTS-D2412-80DC | 1.25Gbps SFP DWDM Alıcı-Verici | 24 | 192.4 | 1558.17 | 80km | LC Dubleks |
| GTS-D2512-80DC | 1.25Gbps SFP DWDM Alıcı-Verici | 25 | 192.5 | 1557.36 | 80km | LC Dubleks |
| GTS-D2612-80DC | 1.25Gbps SFP DWDM Alıcı-Verici | 26 | 192.6 | 1556.55 | 80km | LC Dubleks |
| GTS-D2712-80DC | 1.25Gbps SFP DWDM Alıcı-Verici | 27 | 192.7 | 1555.75 | 80km | LC Dubleks |
| GTS-D2812-80DC | 1.25Gbps SFP DWDM Alıcı-Verici | 28 | 192.8 | 1554.94 | 80km | LC Dubleks |
| GTS-D2912-80DC | 1.25Gbps SFP DWDM Alıcı-Verici | 29 | 192.9 | 1554.13 | 80km | LC Dubleks |
| GTS-D3012-80DC | 1.25Gbps SFP DWDM Alıcı-Verici | 30 | 193 | 1553.33 | 80km | LC Dubleks |
| GTS-D3112-80DC | 1.25Gbps SFP DWDM Alıcı-Verici | 31 | 193.1 | 1552.52 | 80km | LC Dubleks |
| GTS-D3212-80DC | 1.25Gbps SFP DWDM Alıcı-Verici | 32 | 193.2 | 1551.72 | 80km | LC Dubleks |
| GTS-D3312-80DC | 1.25Gbps SFP DWDM Alıcı-Verici | 33 | 193.3 | 1550.92 | 80km | LC Dubleks |
| GTS-D3412-80DC | 1.25Gbps SFP DWDM Alıcı-Verici | 34 | 193.4 | 1550.12 | 80km | LC Dubleks |
| GTS-D3512-80DC | 1.25Gbps SFP DWDM Alıcı-Verici | 35 | 193,5 | 1549.32 | 80km | LC Dubleks |
| GTS-D3612-80DC | 1.25Gbps SFP DWDM Alıcı-Verici | 36 | 193.6 | 1548.51 | 80km | LC Dubleks |
| GTS-D3712-80DC | 1.25Gbps SFP DWDM Alıcı-Verici | 37 | 193.7 | 1547.72 | 80km | LC Dubleks |
| GTS-D3812-80DC | 1.25Gbps SFP DWDM Alıcı-Verici | 38 | 193.8 | 1546.92 | 80km | LC Dubleks |
| GTS-D3912-80DC | 1.25Gbps SFP DWDM Alıcı-Verici | 39 | 193.9 | 1546.12 | 80km | LC Dubleks |
| GTS-D4012-80DC | 1.25Gbps SFP DWDM Alıcı-Verici | 40 | 194 | 1545.32 | 80km | LC Dubleks |
| GTS-D4112-80DC | 1.25Gbps SFP DWDM Alıcı-Verici | 41 | 194.1 | 1544.53 | 80km | LC Dubleks |
| GTS-D4212-80DC | 1.25Gbps SFP DWDM Alıcı-Verici | 42 | 194.2 | 1543.73 | 80km | LC Dubleks |
| GTS-D4312-80DC | 1.25Gbps SFP DWDM Alıcı-Verici | 43 | 194.3 | 1542.94 | 80km | LC Dubleks |
| GTS-D4412-80DC | 1.25Gbps SFP DWDM Alıcı-Verici | 44 | 194.4 | 1542.14 | 80km | LC Dubleks |
| GTS-D4512-80DC | 1.25Gbps SFP DWDM Alıcı-Verici | 45 | 194.5 | 1541.35 | 80km | LC Dubleks |
| GTS-D4612-80DC | 1.25Gbps SFP DWDM Alıcı-Verici | 46 | 194.6 | 1540.56 | 80km | LC Dubleks |
| GTS-D4712-80DC | 1.25Gbps SFP DWDM Alıcı-Verici | 47 | 194.7 | 1539.77 | 80km | LC Dubleks |
| GTS-D4812-80DC | 1.25Gbps SFP DWDM Alıcı-Verici | 48 | 194.8 | 1538.98 | 80km | LC Dubleks |
| GTS-D4912-80DC | 1.25Gbps SFP DWDM Alıcı-Verici | 49 | 194.9 | 1538.19 | 80km | LC Dubleks |
| GTS-D5012-80DC | 1.25Gbps SFP DWDM Alıcı-Verici | 50 | 195 | 1537.4 | 80km | LC Dubleks |
| GTS-D5112-80DC | 1.25Gbps SFP DWDM Alıcı-Verici | 51 | 195.1 | 1536.61 | 80km | LC Dubleks |
| GTS-D5212-80DC | 1.25Gbps SFP DWDM Alıcı-Verici | 52 | 195.2 | 1535.82 | 80km | LC Dubleks |
| GTS-D5312-80DC | 1.25Gbps SFP DWDM Alıcı-Verici | 53 | 195.3 | 1535.04 | 80km | LC Dubleks |
| GTS-D5412-80DC | 1.25Gbps SFP DWDM Alıcı-Verici | 54 | 195.4 | 1534.25 | 80km | LC Dubleks |
| GTS-D5512-80DC | 1.25Gbps SFP DWDM Alıcı-Verici | 55 | 195.5 | 1533.47 | 80km | LC Dubleks |
| GTS-D5612-80DC | 1.25Gbps SFP DWDM Alıcı-Verici | 56 | 195.6 | 1532.68 | 80km | LC Dubleks |
| GTS-D5712-80DC | 1.25Gbps SFP DWDM Alıcı-Verici | 57 | 195.7 | 1531.9 | 80km | LC Dubleks |
| GTS-D5812-80DC | 1.25Gbps SFP DWDM Alıcı-Verici | 58 | 195.8 | 1531.12 | 80km | LC Dubleks |
| GTS-D5912-80DC | 1.25Gbps SFP DWDM Alıcı-Verici | 59 | 195.9 | 1530.33 | 80km | LC Dubleks |
| GTS-D6012-80DC | 1.25Gbps SFP DWDM Alıcı-Verici | 60 | 196 | 1529.55 | 80km | LC Dubleks |
| GTS-D6112-80DC | 1.25Gbps SFP DWDM Alıcı-Verici | 61 | 196.1 | 1528.77 | 80km | LC Dubleks |
Özellikler
Başvuru
uyumluluk
Gigaopto'nun optik alıcı-vericileri, birçok ünlü switch markası ile %100 uyumludur ve OEM cihazlarına zarar vermez.Ürünlerimizin kalitesini ve uyumluluğunu sağlamak için, her ürün müşterilere teslim edilmeden önce ilgili ekipman üzerinde dikkatlice test edilir.
Bu (1.25G SFP DWDM 80km) uyumluluğu için lütfen P/N karşılık tablosuna bakın (örn. C17/1563.86nm).Aradığınız marka ve parça numarası aşağıda listelenmemişse, lütfen bize bildirin, size daha fazla ayrıntı vermekten memnuniyet duyarız.
| İlgili Uyumlu Marka/Parça Numarası | |||
| Marka | P/N | Marka | P/N |
| GIGAOPTO | GTS-D1712-80DC | CISCO | DWDM-SFP-6386-80 |
| HPE | DWDM-SFP1G-63.86-80 | Ardıç | SFP-1G-DW17 |
| Brokar | 1G-SFP-ZRD-1563.86 | Huawei | DWDM-SFP1G-63.86-80 |
| Aşırı | C17 DWDM-SFP1G-63.86 | H3C | DWDM-SFP1G-63.86-80 |
