Ürün ayrıntıları:
|
| Ürün adı: | OC48 STM16 SR-0 SFP | Form faktörü: | SFP (Mini GBIC) |
|---|---|---|---|
| Veri hızı: | 2.488Gbps | Fiber modu: | MMF |
| Mesafe: | 300m | Optik Bileşenler: | VCSEL 850nm |
| Başlatılan Güç: | -9,5 ila -3dBm | Duyarlılık: | < -18dBm |
| anahtar kelimeler: | SFP 2.5G Modülü, OC-48 STM-16, 300m 850nm Alıcı-Verici Modülü |

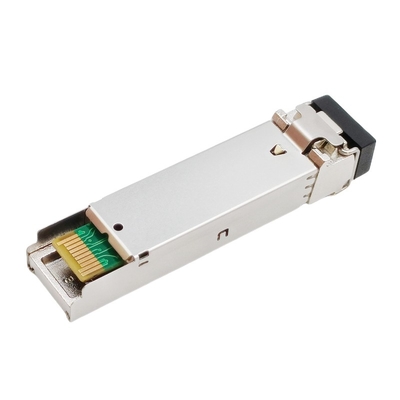

OC-48/STM-16 SR-02.5 Gb/snSFP 850nmMMF 300mDOM Dubleks LC Alıcı-Verici Modülü
Tanım
GIGAOPTO'nun GTS-L0824-02DC çok modlu alıcı-vericisi, SDH STM-16 I-16/SONET OC-48 SR gibi 2.5 Gb/sn seri optik veri iletişim uygulaması için uygun bir çift fiber 2.5 Gbps Küçük Form Faktörü Takılabilir modüldür -1/2x Fiber Kanal.Bu SFP OC48 SR-0, bir LC konektörü aracılığıyla 850 nm dalga boyunu kullanarak çok modlu fiber (MMF) üzerinden 300 metreye kadar 2,5 Gb/sn verim sağlar.
Verici bölümü, Uluslararası Güvenlik Standardı IEC 60825'e göre sınıf 1 lazer uyumlu 850nm VCSEL lazer içerir. Alıcı bölümü, yüksek hızlı InGaAs PIN fotodiyot (PD) ve trans-empedans ön yükseltici kullanır.
Bu alıcı-verici, SFP Çoklu Kaynak Anlaşması (MSA) ve SONET OC-48 SR standardı ile tamamen uyumludur.
Şartname
| BiçimTip | SFP (Mini GBIC) | Veri hızı(Maks) | 2.5Gb/sn |
| Optik Konektör | LC dubleks | İletim Mesafesi | 0.3km |
| DOM | Evet | Fiber Modu | Çok Modlu Fiber |
| Merkezedalga boyu | 850nm | Çevre |
C-Sıcaklık 0 ila 70°C I-Sıcaklık -40 ila 85 °C |
| Güç Kaynağı Akımı | <300mA | Güç kaynağı gerilimi | 3.30V |
| Lazer Tipi | VCSEL 850nm | PD Tipi | TOPLU İĞNE |
| TX Optik Güç | -9,5 ila -3dBm | RX Hassasiyeti | < -18dBm |
| acil | > 9dB | RX Aşırı Yükü | > -3dBm |
| protokoller | MSA Uyumlu, IEC-60825 FDA | ||
Özellikler
Başvuru
Sipariş Bilgileri
| P/N | Tanım | Veri hızı | dalga boyu | Ulaşmak | medya | RX Sens. |
| GTS-L0824-02DC | OC-48/STM-16 SR-0 SFP | 2.5 Gb/sn | 850nm | 300m | MMF | < -18dBm |
| GTS-L1324-02DC | OC-48/STM-16 SR-1 SFP | 2.5 Gb/sn | 1310nmn | 2km | SMF | < -18dBm |
| GTS-L1324-15DC | OC-48/STM-16 IR-1 SFP | 2.5 Gb/sn | 1310nm | 15km | SMF | < -18dBm |
| GTS-L1324-15DC | OC-48/STM-16 IR-1 SFP | 2.5 Gb/sn | 1310nm | 15km | SMF | < -18dBm |
| GTS-L1324-40DC | OC-48/STM-16 LR-1 SFP | 2.5 Gb/sn | 1310nm | 40km | SMF | < -27dBm |
| GTS-L1524-40DC | OC-48/STM-16 IR-2 SFP | 2.5 Gb/sn | 1550nm | 40km | SMF | < -20dBm |
| GTS-L1524-80DC | OC-48/STM-16 LR-2 SFP | 2.5 Gb/sn | 1550nm | 80km | SMF | < -28dBm |
Pin Tanımı
TipikAuygulama Devresi
Paket Anahattı
Boyutlar milimetre cinsindendir.Aksi belirtilmedikçe tüm boyutlar ±0,1 mm'dir.(Birim: mm)
