Ürün ayrıntıları:
|
| Ürün adı: | SFP28 25G ER | Veri hızı: | 25Gb/sn |
|---|---|---|---|
| dalga boyu: | 1310nm | Arayüz: | Dubleks LC |
| Ulaşmak: | 40km | Garanti: | 3 yıl |
| anahtar kelimeler: | 25GBASE-ER 40km, Gigabit Fiber Optik Alıcı-Verici | ||
| Vurgulamak: | 25GBASE ER SFP28 Optik Alıcı-Verici,40km SFP28 Optik Alıcı-Verici,SFP28 Optik Alıcı-Verici 40km |
||

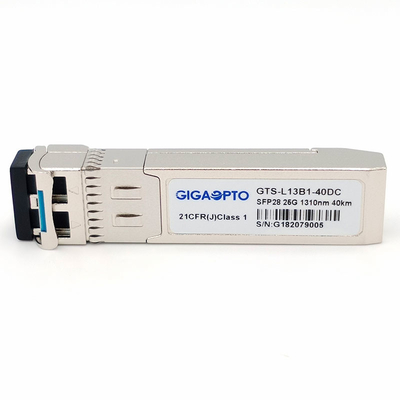

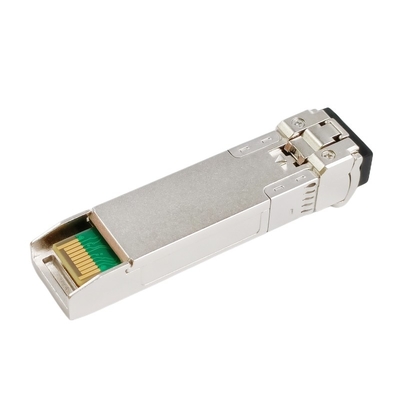

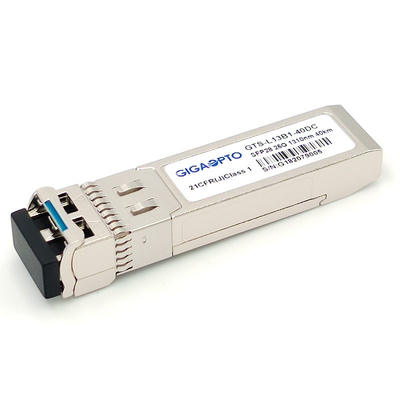

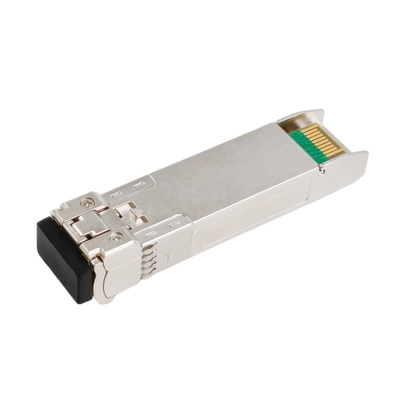

40km Tek Modlu SFP28 25Gacil1310nm Ethernet Fiber Alıcı-Verici Modülü EML + APDDubleks LC DOM
Tanım
Gigaopto'nun GTS-L13B1-40DC alıcı-vericisi, 25G Ethernet ve CPRI Seçenek 10 gibi optik veri iletişimleri için 40 km'ye kadar 25GBase-ER verimi sağlar. Çalışırken takma özelliğine izin vermek için SFP+ 20 pinli konektöre sahiptir.
Bu 25G SFP28 ER modülü, tek modlu fiber için tasarlanmıştır ve 1310 nm nominal dalga boyunda çalışır.Verici bölümü bir 1310nm çoklu kuantum kuyulu DFB lazer kullanır ve Uluslararası Güvenlik Standardı IEC-60825'e göre sınıf 1 lazer uyumludur.Alıcı bölümü, optik bir başlığa monte edilmiş entegre bir InGaAs dedektör ön yükselticisi (IDP) ve bir hız seçimli saat veri kurtarma (CDR) IC'sini kullanır.
SFF-8431, SFF-8432 ile uyumlu, Kablosuz (CPRI/eCPRI), 25G Ethernet ER ve 25G Fiber Kanal protokolünü destekler.Dahili saat ve veri kurtarma (CDR) vardır.Dijital tanı işlevleri, SFF-8472 ve SFF-8402'de belirtildiği gibi bir I2C aracılığıyla kullanılabilir.
Şartname
| Form faktörü | SFP28 | Maksimum Veri Hızı | 25.78Gb/sn |
| dalga boyu | 1310nm | Maksimum Erişim | 40km |
| bağlayıcı | Dubleks LC | Kablo tipi | SMF |
| Verici Tipi | EML 1310nm | Alıcı Tipi | APD |
| TX Gücü | 0~6dBm | Alıcı Duyarlılığı | <-19dBm |
| Enerji bütçesi | 19dB | Alıcı Aşırı Yükü | >-4dBm |
| Güç tüketimi | ≤1.5W | yok olma oranı | >4dB |
| Tanı | Desteklenen | FEC İşlevi | Desteklenmiyor |
| CDR | TX ve RX Dahili CDR | Sıcaklık aralığı | 0 ila 70°C (32 ila 158°F) |
| OEM/ODM | Desteklenen | Garanti | 3 yıl |
| Başvuru | 25G Ethernet, 25G CRPI | ||
| uyma | IEC/EN 61000-4-2,IEC-60825,FDA 21CFR 1040.10 ve 1040.11,RoHS | ||
Özellikler
Başvuru
Optik ve Elektriksel Özellikler
| Parametre | Sembol | Minimum | Tipik | Maks. | Birim | Not |
| verici | ||||||
| Merkez Dalga Boyu | λc | 1295 | 1310 | nm | ||
| Ortalama Başlatılan Güç | PÖ | 0 | +6.0 | dBm | ||
| Ortalama Başlatılan Güç (Lazer Kapalı) | Pkapalı | - | - | -30 | dBm | |
| Spektrum Bant Genişliği (-20dB) | dl | - | - | 1 | nm | |
| Yan Mod Bastırma Oranı | SMSR | 30 | - | - | dB | |
| Verici ve Dağılım Cezası | TDP | 1 | dB | |||
| yok olma oranı | acil | 6 | - | dB | ||
| Çıkış Göz Maskesi | IEEE 802.3cc ile uyumlu | 2 | ||||
| Alıcı | ||||||
| Giriş Optik Dalga Boyu | λİÇİNDE | 1272.55 | - | 1310.19 | nm | |
| Alıcı Hassasiyeti-AVG | PSens | -19 | dBm | 1 | ||
| Alıcı Hassasiyeti-OMA | PSens-OMA | -18.2 | dBm | 1 | ||
| Giriş Doygunluk Gücü (Aşırı Yük) | POTURDU | -4 | - | - | dBm | 1 |
| Alıcı Yansıma | -26 | dB | ||||
| Sinyal Kaybı İddiası | PA | -30 | - | - | dBm | |
| Sinyal Kaybı | PD | - | - | -20 | dBm | |
| LOS - Histerezis | Phys | 0,5 | dB | |||
Not:
1. BER≤5x10-5
Yüksek Hızlı Elektrik Arayüz Özellikleri
| Parametre | Sembol | Minimum | Tipik | Maks. | Birim | Notlar |
| verici | ||||||
| Diferansiyel Giriş Dönüşü | Vin (ss) | 190 | 700 | mV | ||
|
Diferansiyel Giriş Geri Dönüş Kaybı (Min) |
RLd (f) |
9,5-0,37f, 0,01≤f<8 |
dB |
|||
| 4.75–7.4log10(f/14), 8 ≤f<19 | ||||||
|
Ortak Mod Giriş Dönüş Kaybına Diferansiyel (Min) |
RLdc (f) |
22-20(f/25.78), 0.01≤f<12.89 |
dB |
|||
| 15-6(f/25.78), 12.89≤f<19 | ||||||
| Diferansiyel Sonlandırma Uyuşmazlığı | Tm | - | - | 10 | % | |
| Göz Genişliği | Ew | - | - | 0.46 | kullanıcı arayüzü | |
| Uygulanan Pk-Pk Sinüzoidal Jitter | Ppj | IEEE 802.3bm'ye göre | ||||
| Göz Yüksekliği | Eh | - | 95 | - | mV | |
| DC Ortak Mod Gerilimi | DCv | -350 | - | 2850 | mV | |
| Alıcı | ||||||
| Diferansiyel Veri Çıkış Salınımı | Vout(s) | 300 | - | 850 | mV | |
| Göz Genişliği | Ew | 0,57 | - | - | kullanıcı arayüzü | |
| Dikey Göz Kapatma | Vec | - | - | 5.5 | dB | |
|
Diferansiyel Çıkış Geri Dönüş Kaybı (Min) |
RLd(f) |
9,5-0,37f, 0,01≤f<8 |
dB |
|||
| 4.75–7.4log10(f/14), 8 ≤f<19 | ||||||
|
Diferansiyel Modda Ortak Dönüştürme Geri Dönüş Kaybı (Min) |
RLdc(f) |
22-20(f/25.78), 0.01≤f<12.89 |
dB |
|||
| 15-6(f/25.78), 12.89≤f<19 | ||||||
| Diferansiyel Sonlandırma Uyuşmazlığı | Tm | - | - | 10 | % | |
| Geçiş Süresi, %20 - %80 | Tr/Tf | 12 | - | - | ps | 20%~80% |
Düşük Hızlı Elektriksel Arayüz Özellikleri
| Parametre | Sembol | Min. | Tipik | Maks. | Birim | Not |
| verici | ||||||
| Verici Hata Çıkışı-Yüksek | VFaultH | 2 | - | Vcc+0.3 | V | |
| Verici Hata Çıkışı-Düşük | VFaultL | 0 | - | 0,8 | V | |
| Verici Devre Dışı Gerilimi - Yüksek | VDisH | 2 | - | Vcc+0.3 | V | |
| Verici Devre Dışı Gerilimi - Düşük | VDisL | 0 | - | 0,8 | V | |
| Alıcı | ||||||
| LOS Çıkış Voltajı-Yüksek | VLOSH | 2 | - | Vcc+0.3 | V | |
| LOS Çıkış Voltajı-Düşük | VLOSL | 0 | - | 0,8 | V | |
uyumluluk
Gigaopto'nun tüm GTS-L13B1-40DC optik alıcı-verici modülleri açık kaynaklıdır, ana akım cihazlarla tam uyumlu olacak şekilde kodlanabilir, daha fazla ürün uyumluluğu için lütfen aşağıdaki forma bakın, lütfen bizimle iletişime geçmekten çekinmeyin.
| İlgili Uyumlu Marka/Parça Numarası | |||
| Uyumlu Marka | Parça Numarası | Uyumlu Marka | Parça Numarası |
| Gigaopto | GTS-L13B1-40DC | Arista | SFP-25G-ER40 |
| Cisco | SFP-25G-ER-S | Brokar | 25G-SFP28-ER40 |
| Mellanoks | SFP28-25GER-31 | ||
25GBASE Alıcı-Verici Serilerimizden daha fazlası için lütfen aşağıdaki forma bakın
| P/N | Tanım | Dalga Boyu | Ulaşmak | Elyaf Türü | TX Gücü (dBm) | Rx Sens. (dBm) | DDM |
| GTS-L08B1-01DC | 25G SR | 850nm | 100m | MMF | -6.4~2.4 | < -10.3 | Y |
| GTS-L08B1-03DC | 25G eSR | 850nm | 300m | MMF | -6.4~2.4 | < -10.3 | Y |
| GTS-L08B1-01MC | 25G CSR İkili Hız 10/25G | 850nm | 100m | MMF | -5~2.4 | ＜-10.3 | Y |
| GTS-L13B1-10DC | 25G LR | 1310nm | 10km | SMF | -4.5~2.5 | <-11.4 | Y |
| GTS-L13B1-30DC | 25G ER Lite | 1310nm | 30km | SMF | 0~6 | <-19 | Y |
| GTS-L13B1-40DC | 25G Acil | 1310nm | 40km | SMF | 0~6 | <-19 | Y |
| GTS-B23B1-10DC | 25G BD LR | 1270/1330nm | 10km | SMF | -2~4 | <-13 | Y |
| GTS-B32B1-10DC | 25G BD LR | 1330/1270nm | 10km | SMF | -2~4 | <-13 | Y |
| GTS-B23B1-20DC | 25G BiDi eLR | 1270/1330nm | 20km | SMF | 0~6 | <-14 | Y |
| GTS-B32B1-20DC | 25G BiDi eLR | 1330/1270nm | 20km | SMF | 0~6 | <-14 | Y |
| GTS-B23B1-40DC | 25G Acil Servis | 1270/1330nm | 40km | SMF | 0~6 | <-18 | Y |
| GTS-B32B1-40DC | 25G Acil Servis | 1330/1270nm | 40km | SMF | 0~6 | <-18 | Y |
| GTS-CxxB1-10DC | 25G CWDM LR | C27/C29/C31/C33/C35/C37 | 10km | SMF | 0~6 | <-14 | Y |
| GTS-CxxB1-10DC | 25G CWDM LR | C47/C49/C51/C53/C55/C57 | 10km | SMF | 0~6 | <-14 | Y |
| GTS-CxxB1-30DC | 25G CWDM ER Lite | C27/C29/C31/C33/C35/C37 | 30km | SMF | 0~6 | <-19 | Y |
| GTS-CxxB1-30DC | 25G CWDM ER Lite | C47/C49/C51/C53/C55/C57 | 30km | SMF | 0~6 | <-19 | Y |
| GTS-DxxB1-10DC | 25G DWDM LR 100GHz | C17~C61 | 10km | SMF | -2~6 | <-12 | Y |
