Ürün ayrıntıları:
|
| Ürün adı: | 1000BASE-BX SFP | Ürün Form Türü: | SFP |
|---|---|---|---|
| Veri aktarım hızı: | 1000Mb/sn | Maksimum uzaklık: | 40km (24,9 mil) |
| Merkez Dalga Boyu: | 1310nm-TX/1550nm-RX | DOM Desteği: | Evet |
| bağlayıcı tipi: | tek yönlü LC | Enerji bütçesi: | 20dB |
| anahtar kelimeler: | 1.25G BiDi SFP 40km, Fiber Optik Modül SFP BiDi, 1000BASE-BX T1310nm R1550nm | ||
| Vurgulamak: | 1.25G DOM Alıcı-Verici Modülü,1000BASE BX DOM Alıcı-Verici Modülü,SFP 40km |
||

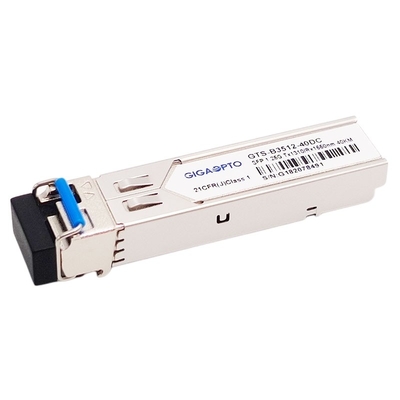

Cisco Uyumlu 1000BASE-BX BiDi SFP Alıcı-Verici 1.25G 40km 1310nm-Tx/1550nm-Rx Simplex LC DOM SMF
Tanım
GIGAOPTO'nun GTS-B3512-40DC alıcı-vericisi, 1000BASE Ethernet ve 1G Fiber Kanalda kullanım için tek bir fiber çift yönlü 1.25Gbps Küçük Form Faktörlü Takılabilir (SFP) BIDI modülüdür.1000BASE-BX40 BiDi SFP alıcı-verici, LC simpleks konektörler aracılığıyla 1310nm-TX/1550nm-RX dalga boylarını kullanarak tek modlu fiber (SMF) üzerinden 1000Base-BX veriminin 40 km'ye kadar yüksek hızlı veri bağlantısını sağlar.
SFP modülü, endüstri standardı SFF-8472 Çoklu Kaynak Sözleşmesi'ne (MSA) göre Dijital Optik İzleme (DOM) işlevlerini destekler.Bu özellik, son kullanıcıya optik çıkış gücü, optik giriş gücü, sıcaklık, lazer önyargı akımı ve alıcı-verici besleme voltajı gibi SFP'nin gerçek zamanlı parametrelerini izleme yeteneği verir.
GTS-B3512-40DC SFP alıcı-verici modülü, FDA/CDRH ve IEC-60825 standartlarına uygun 1. Sınıf bir lazer ürünüdür.
Şartname
| Uyumlu Marka | CISCO | Uyumlu Parça Numarası | GLC-BX40-U |
| Form faktörü | SFP | Veri bağlantısı | 1250 Mb/sn |
| Konektör Tipi | Tek yönlü LC | Bağlantı Uzunluğu | 40.000 m (131.234 ft) |
| Dijital Optik İzleme | EVET |
Fiber Modu |
Tek Modlu Fiber |
| DepolamakTsıcaklıkRöfke | -40 ila 85 °C (-40 ila 185 °F) | Çevre |
Reklam 0 ila 70°C (32 ila 158°F) |
| Enerji bütçesi | 20dB | Ortam nemi | 5%~70% Yoğuşmasız |
| Merkez Dalga Boyu | 1310nm-TX/1550nm-RX | Güç kaynağı gerilimi | 3.30V |
| Maks.Güç tüketimi | 1W | Güç Kaynağı Akımı | <280mA |
| Optik Bileşenler | DFB BiDi | Alıcı Tipi | TOPLU İĞNE |
| Optik Çıkış Gücü | -5~0dBm | RX Hassasiyeti | < -23dBm |
| yok olma oranı | >9dB |
Giriş Doyma Güç |
>-3dBm |
| protokoller | Gigabit Ethernet, Gigabit Fiber Kanal, MSA Uyumlu | ||
Uyarı: Uzun mesafeli alıcı-verici kısa mesafeli iletimde kullanıldığında, lütfen uygun zayıflatıcı ile eşleştirin.
tabloya göre.
| Mesafe | ≤10km | ≤20km |
| zayıflatıcı | 10dB | 5dB |
Özellikler
B tipi: 1550nm DFB TX /1310nm RX
Ticari: 0°C ~ 70°C (32 ~ 158°F)
Genişletilmiş: -20°C~ 85°C (-4 ~ 185°F)
Endüstriyel: -40°C~85°C (-40 ~ 185°F)
Başvuru
uyumluluk
Gigaopto'nun optik alıcı-vericileri, birçok ünlü switch markası ile %100 uyumludur ve OEM cihazlarına zarar vermez.Ürünlerimizin kalitesini ve uyumluluğunu sağlamak için, her ürün müşterilere teslim edilmeden önce ilgili ekipman üzerinde dikkatlice test edilir.
Bu (1000BASE-BX BiDi SFP TX-1310nm/RX-1550nm 40km) uyumluluğu için lütfen P/N karşılık tablosuna bakın.Aradığınız marka ve parça numarası aşağıda listelenmemişse, lütfen bize bildirin, size daha fazla ayrıntı vermekten memnuniyet duyarız.
| Uyumlu Marka | Uyumlu P/N/ | Uyumlu Marka | Uyumlu P/N |
| GIGAOPTO | GTS-B3512-40DC | H3C | SFP-GE-LH40-SM1310-BIDI |
| CISCO | GLC-BX40-U | Brokar | E1MG-1G-BXU-40 |
| Ardıç | SFP-GE40KT13R15 | D-Link | DEM-331R |
Sipariş Bilgileri
| P//N | Tanım | Hız | dalga boyu | Mesafe | verici | TX Gücü |
| GTS-B3412-40DC | 1000BASE-BX BiDi SFP | 1250Mb/sn | T1310nm/R1490nm | 40km | DFB | -5~0dBm |
| GTS-B4312-40DC | 1000BASE-BX BiDi SFP | 1250Mb/sn | T1490nm/R1310nm | 40km | DFB | -5~0dBm |
| GTS-B3512-40DC | 1000BASE-BX BiDi SFP | 1250Mb/sn | T1310nm/R1550nm | 40km | DFB | -5~0dBm |
| GTS-B5312-40DC | 1000BASE-BX 1.25G BiDi SFP | 1250Mb/sn | T1550nm/R1310nm | 40km | DFB | -5~0dBm |
Pin Tanımı
Tipik Uygulama Devresi
Paket Anahattı
Boyutlar milimetre cinsindendir.Aksi belirtilmedikçe tüm boyutlar ±0,1 mm'dir.(Birim: mm)
