Ürün ayrıntıları:
|
| Ürün adı: | 10G eLR20 | Veri hızı: | 10Gb/sn |
|---|---|---|---|
| Form faktörü: | SFP+ | dalga boyu: | 1310nm |
| Bileşenler: | DFB+PIN | Bulaşma: | 20km |
| bağlayıcı: | Çift LC | anahtar kelimeler: | SFP+ 10G eLR 20KM, Özelleştirilmiş 10GBASE LR20 |
| Vurgulamak: | SFP+ Tek Modlu Fiber SMF,1310nm Tek Modlu Fiber SMF,DDM 20km sfp modülü |
||

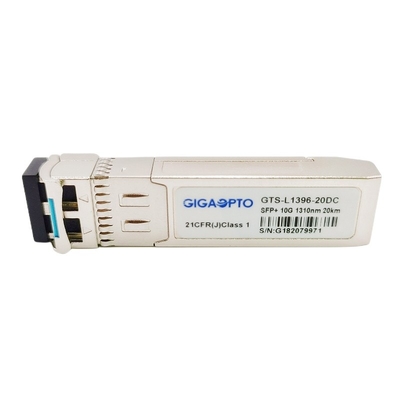

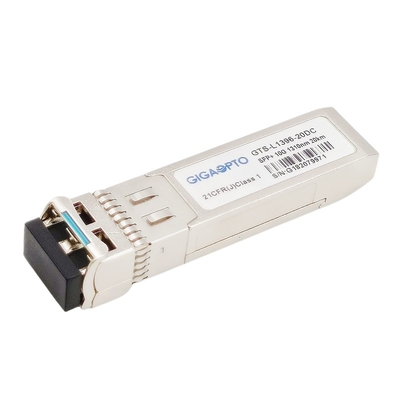

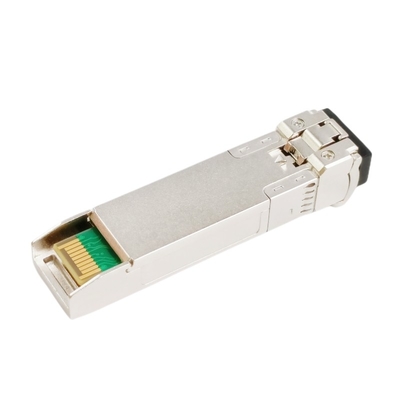

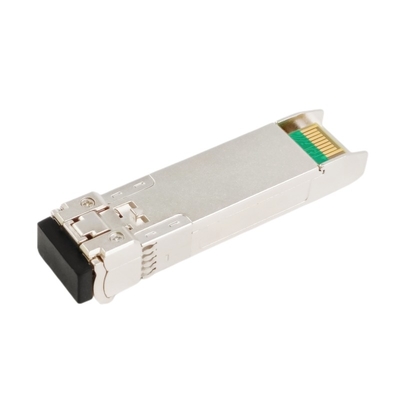

SFP+ 10G eLR 20km SMF Alıcı-Verici Modülü LC DOM
Tanım
10G eLR alıcı-verici modülü, bir LC dupleks konektörlü çift telli tek modlu fiber (SMF) üzerinden 20 km'ye kadar 10 Gigabit Ethernet bağlantılarında kullanılmak üzere tasarlanmıştır.SFF-8431, SFF-8432 ve IEEE 802.3ae ile uyumludurlar.
10G eLR SFP+ alıcı-verici iki bölümden oluşur: verici bölümü bir 1310nm çoklu kuantum kuyulu DFB lazer kullanır ve Uluslararası Güvenlik Standardı IEC-60825'e göre sınıf 1 lazer uyumludur, alıcı bölümü monte edilmiş entegre bir InGaAs dedektör ön yükselticisi (IDP) kullanır optik bir başlıkta ve sınırlayıcı bir amplifikatör sonrası IC'de.
Dijital diyagnostik izleme, SFF-8472'de belirtildiği gibi 2 kablolu seri arabirim aracılığıyla kullanılabilir.
Düşük güç tüketimi ve yüksek hıza sahip bu 10G SFP+ alıcı-verici, 10 Gigabit Ethernet (10GbE) Anahtarları, Yönlendiriciler, Ağ Arayüz Kartları (NIC'ler) ve Medya Dönüştürücüleri vb. için idealdir.
Her alıcı-verici, göndermeden önce %100 optik olarak denetlenir ve test edilir.
Şartname
| Ambalajlama | SFP Artı | Veri hızı | 10G |
| Merkez Dalga Boyu | 1310nm | Maksimum Erişim | 20km |
| Konektör Tipi | Çift LC | Elyaf Türü | SMF |
| LD Tipi | DFB Lazer | Alıcı Tipi | TOPLU İĞNE |
| TX Gücü | -6 ~ +1dBm | RX Hassasiyeti | <-14.4dBm |
| Enerji bütçesi | 8.4dB | yok olma oranı | >3.5dB |
| Güç tüketimi | ≤1.0W | RX Aşırı Yükü | >0.5dBm |
| DOM Desteği | Desteklenen | Sıcaklık aralığı | İletişim |
| OEM/ODM | Desteklenen | Garanti | 36 ay |
| protokoller | IEEE 802.3ae, SFF-8472, SFF-8431, SFF-8432, SFP+ MSA Uyumlu, CPRI, eCPRI | ||
Özellikler
Başvuru
standartlar
Elektriksel ve Optik Özellikler
| elektriksel özellikler | ||||||
| Parametre | Sembol | Minimum | Tipik | Maks. | Birim | Notlar |
| Toplam Arz Akımı | ICC | 300 | mA | |||
| verici | ||||||
| Verici Diferansiyel Giriş Voltajı | 180 | 1200 | mV | |||
| Tx_Fault Çıkış Voltajı - Yüksek | VOH | 2.4 | Vcc | V | LVTTL | |
| Tx_Fault Çıkış Voltajı - Düşük | SES | 0 | 0,4 | V | LVTTL | |
| Tx_Disable Giriş Voltajı - Yüksek | VIH | 2 | Vcc | V | LVTTL | |
| Tx_Disable Giriş Voltajı - Düşük | VIL | 0 | 0,8 | V | LVTTL | |
| Giriş Diferansiyel Empedansı | 90 | 100 | 110 | Ω | ||
| Alıcı | ||||||
| Alıcı Diferansiyel Çıkış Gerilimi | 300 | 850 | mV | |||
| elektriksel özellikler | ||||||
| Parametre | Sembol | Minimum | Tipik | Maks. | Birim | Notlar |
| LOS Çıkış Voltajı - Yüksek | VOH | 2.4 | Vcc | V | LVTTL | |
| LOS Çıkış Voltajı - Düşük | SES | 0 | 0,4 | V | LVTTL | |
| Çıkış Diferansiyel Empedansı | 90 | 100 | 110 | Ω | ||
| Optik Verici Özellikleri | ||||||
| Parametre | Sembol | Minimum | Tipik | Maks. | Birim | Notlar |
| Ortalama Çıkış Gücü | POUT | -6 | +1 | dBm | ||
| Merkez Dalga Boyu | λc | 1290 | 1310 | 1330 | nm | |
| Spektral Genişlik (-20dB) | ∆λ | 1 | nm | |||
| Yan Mod Bastırma Oranı | SMSR | 30 | dB | |||
| yok olma oranı | acil | 3.5 | dB | |||
| Bağıl Yoğunluk Gürültüsü | RIN | -128 | dB/Hz | |||
| Optik Yükselme/Düşme Süresi | TR/TF | 28 | 50 | ps | ||
| Verici ve Dağılım Cezası | TDP | 3.2 | dB | |||
| Verici KAPALI Güç | POFF | -45 | dBm | |||
| Çıkış Göz Şeması | IEEE802.3ae ile uyumludur | |||||
| Optik Alıcı Özellikleri | ||||||
| Parametre | Sembol | Minimum | Tipik | Maks. | Birim | Notlar |
| Merkez Dalga Boyu | λc | 1260 | 1610 | nm | ||
| Alıcı Duyarlılığı | PSEN | -14.4 | dBm | 1 | ||
| Giriş Doygunluk Gücü (Aşırı Yük) | PSAT | 0,5 | dBm | |||
| Alıcı Yansıma | -12 | dB | ||||
| LOS Onay Seviyesi | kayıp | -17 | dBm | |||
| LOS Onay Seviyesi | LOSA | -30 | dBm | |||
| LOS histerezisi | HYS | 0,5 | 6 | dB | ||
Not 1.PRBS2 ile ölçüldü31-1 desen, @10.3125Gbps, ER=4dB, BER=1x10-12.
Paket Anahattı
Boyutlar milimetre cinsindendir.Aksi belirtilmedikçe tüm boyutlar ±0,1 mm'dir.(Birim: mm)
